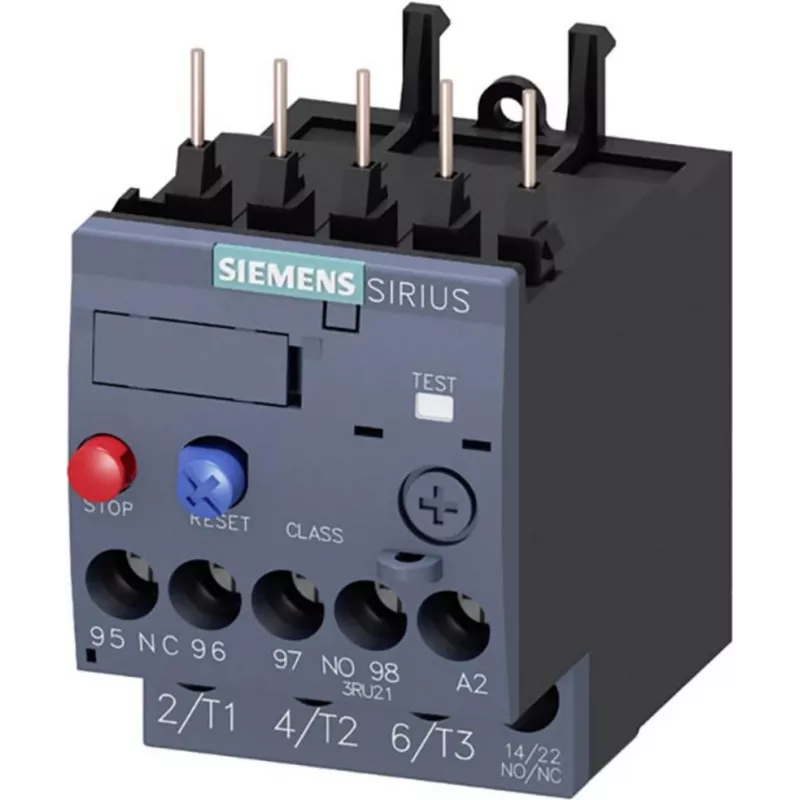

Siemens 3RU2116-4AB0 termiskais pārslodzes relejs, 1,1-1,6 A, 10. klase, S00, skrūvju spailes, 1NO+1NC

Elektromotori bieži saskaras ar pārkaršanas risku pārslodzes, fāzes zuduma vai nobloķēta rotora dēļ. Siemens 3RU2116-4AB0 termiskais pārslodzes relejs nodrošina uzticamu aizsardzību trīsfāžu motoriem līdz 1,6 A, garantējot ilgu kalpošanas laiku un mazāku dīkstāvi. Šis kompaktais S00 izmēra relejs tiek uzstādīts tieši uz Siemens kontaktiem, radot vietu taupošu motora palaišanas risinājumu.

Kam tas ir paredzēts

Šis relejs ir ideāli piemērots sadales skapju būvētājiem, apkopes inženieriem un OEM ražotājiem, kuriem nepieciešama uzticama motoru aizsardzība rūpnieciskās vadības sistēmās, konveijeru piedziņās, sūkņos un ventilatoros. Tas ir piemērots lietojumiem, kur motori darbojas 1,1–1,6 A diapazonā un prasa 10. klases atslēgšanās raksturlīkni.

Galvenās iezīmes

• Regulējams strāvas iestatījums no 1,1 A līdz 1,6 A precīzai pārslodzes aizsardzībai.
• 10. klases atslēgšanās līkne nodrošina ātru reakciju uz pārslodzēm, vienlaikus pieļaujot normālu motora palaišanu.
• Tieša uzstādīšana uz S00 kontaktiem ietaupa vadu un skapja vietu.
• Skrūvju spailes gan galvenajām, gan palīgķēdēm nodrošina drošus, pret vibrācijām izturīgus savienojumus.
• 1 NO + 1 NC palīgkontakti statusa signalizācijai un vadības bloķēšanai.
• Manuāla/automātiska atiestatīšana pēc izvēles atbilstoši lietojuma prasībām.
• Fāzes zuduma jutība aizsargā pret vienfāzes režīma apstākļiem.
• IP20 spaiļu aizsardzība drošai darbībai noslēgtos skapjos.

Specifikācijas

• Strāvas iestatījuma diapazons: 1,1–1,6 A
• Atslēgšanās klase: 10. klase
• Izmērs: S00
• Uzstādīšana: Tieša uzstādīšana uz kontaktiem
• Polu skaits: 3
• Galvenās ķēdes savienojums: Skrūvju spailes
• Palīgķēdes savienojums: Skrūvju spailes
• Palīgkontakti: 1 NO + 1 NC
• Nominālais darba spriegums (Ue): 690 V AC
• Nominālais izolācijas spriegums (Ui): 690 V
• Nominālais impulsa izturības spriegums (Uimp): 6 kV
• Apkārtējās vides darba temperatūra: -20 līdz +60 °C
• Pārslodzes atbrīvošanas veids: Termiskais
• Atiestatīšanas funkcija: Manuāla/automātiska pēc izvēles
• Aizsardzības klase: IP20 (spailes)
• Standarts: IEC 60947-4-1

Padomi

Iestatiet strāvas regulēšanas ciparripu uz motora pilnas slodzes strāvu, lai nodrošinātu optimālu aizsardzību. Automātiskai atkārtotai palaišanai pēc atslēgšanās izvēlieties automātisko atiestatīšanu; manuālai iejaukšanās gadījumā izvēlieties manuālo atiestatīšanu. Vienmēr uzstādiet releju piemērotā korpusā, lai saglabātu IP20 aizsardzību un novērstu nejaušu saskari ar spriegumaktīvajām spailēm.
