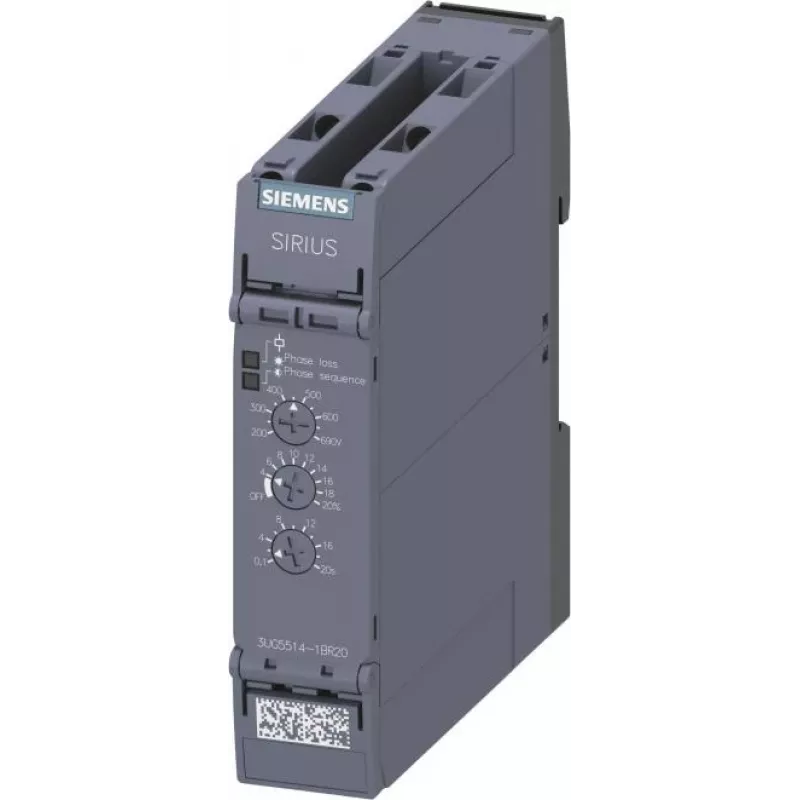

Siemens 3UG5514-1BR20 Analogais uzraudzības relejs fāzes zudumam, fāžu secībai, asimetrijai, zemspriegumam, pārspriegumam, 160-690 V AC, 2 CO kontakti, DIN sliedes montāža

Siemens 3UG5514-1BR20 ir augstas kvalitātes analogais uzraudzības relejs, kas paredzēts uzticamai trīsfāžu tīkla uzraudzībai. Tas nosaka fāzes zudumu, fāžu secības kļūdas, asimetriju, zemspriegumu un pārspriegumu, nodrošinot jūsu elektroiekārtu aizsardzību. Ar plašu darba sprieguma diapazonu 160-690 V AC un regulējamiem sliekšņiem šis relejs piedāvā elastību dažādiem rūpnieciskiem lietojumiem. Tā patiesā RMS mērīšanas princips nodrošina precīzus rādījumus pat izkropļotos tīklos.

Priekšrocības

Šis uzraudzības relejs piedāvā visaptverošu aizsardzību ar piecām uzraudzības funkcijām vienā ierīcē. Regulējamie ieslēgšanas aizkaves un izslēgšanas aizkaves laiki (0,1-20 s) ļauj precīzi saskaņot ar jūsu sistēmu. 2 pārslēgšanas kontakti (2 CO) nodrošina daudzpusīgas komutācijas iespējas. Montāža uz DIN sliedes vienkāršo uzstādīšanu vadības skapjos.

Piemērots

• Rūpnieciskā motoru aizsardzība
• Ģeneratoru uzraudzība
• Barošanas avotu uzraudzība
• Automatizācijas sistēmas
• HVAC iekārtas

Galvenās specifikācijas

• Produkta veids: Uzraudzības relejs
• Uzraudzības funkcijas: Fāzes zudums, fāžu secība, asimetrija, zemspriegums, pārspriegums
• Darba spriegums: 160-690 V AC
• Frekvence: 50/60 Hz
• Izejas kontakti: 2 pārslēgšanas kontakti (2 CO)
• Spaiļu tips: Skrūvju spailes
• Montāža: DIN sliede (35 mm)
• Regulējams zemsprieguma slieksnis: 160-690 V
• Regulējams pārsprieguma slieksnis: 160-690 V
• Regulējams asimetrijas slieksnis: 5-20%
• Regulējams ieslēgšanas aizkaves laiks: 0,1-20 s
• Regulējams izslēgšanas aizkaves laiks: 0,1-20 s
• Mērīšanas princips: Patiesais RMS
• Darba temperatūra: -25 līdz +60 °C
• Aizsardzības klase (korpusam): IP40
• Aizsardzības klase (spailēm): IP20
• Elektriskā kalpošanas laiks: 100 000 komutācijas ciklu pie nominālās slodzes

Ieteikumi

Lai nodrošinātu optimālu veiktspēju, uzstādiet releju tīrā, sausā vidē norādītajā temperatūras diapazonā. Izmantojiet atbilstošas skrūvju spailes ar ieteicamajiem vadu izmēriem. Regulāri pārbaudiet releja funkcijas, lai saglabātu sistēmas uzticamību.
