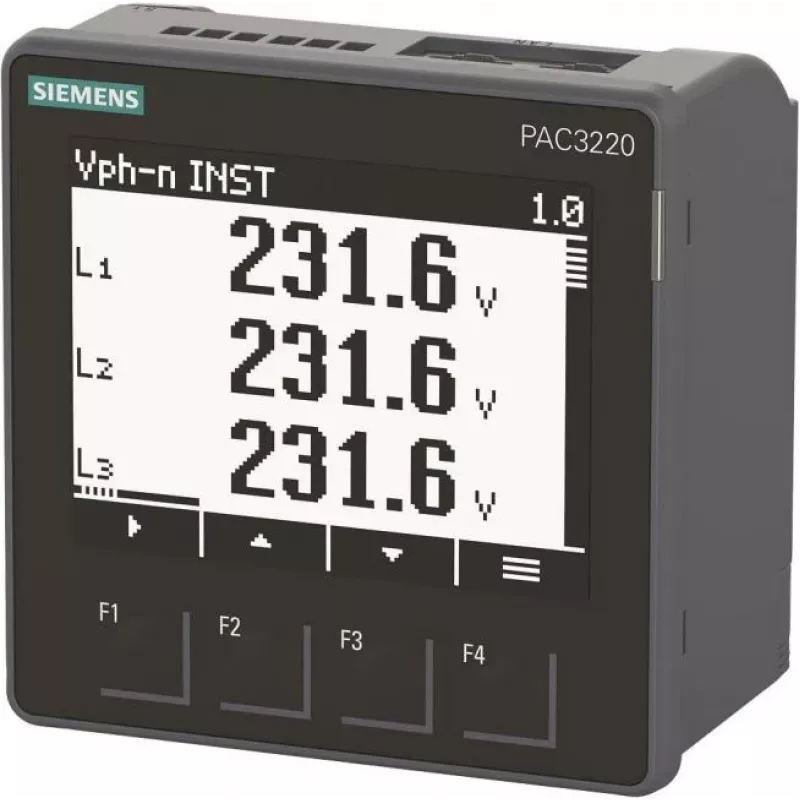

Siemens SENTRON 7KM3220-0BA01-1DA0 PAC3220 Power Monitoring Device

Siemens SENTRON 7KM3220-0BA01-1DA0 PAC3220 ir augstas precizitātes jaudas monitoringa ierīce, kas paredzēta visaptverošai enerģijas pārvaldībai rūpnieciskos un komerciālos lietojumos. Tā nodrošina precīzu elektrisko parametru mērīšanu, ieskaitot spriegumu, strāvu, frekvenci, jaudu un enerģiju, ar aktīvās enerģijas precizitātes klasi 0.5S. Ierīcei ir vienkrāsains LCD grafiskais displejs, Ethernet komunikācija (Modbus TCP, PROFINET, HTTP, FTP, NTP) un integrēta datu reģistrēšana slodzes profilu un notikumu ierakstīšanai.

Priekšrocības

Augsta precizitāte (0.5S klase) nodrošina uzticamu enerģijas uzskaiti un analīzi. Daudzpusīgas komunikācijas saskarnes ļauj viegli integrēt automatizācijas sistēmās. Kompakts 96x96 mm paneļa montāžas dizains iekļaujas standarta izgriezumos. IP65 priekšējā aizsardzība ļauj izmantot skarbos apstākļos. Iebūvētais datu reģistrators samazina nepieciešamību pēc ārējām ierakstīšanas ierīcēm.

Piemērots

• Enerģijas monitoringam un pārvaldībai rūpnīcās
• Apakšuzskaitei komerciālās ēkās
• Jaudas kvalitātes analīzei un harmoniku monitoringam
• Integrācijai ar ēku pārvaldības sistēmām (BMS)
• Atjaunojamās enerģijas sistēmu monitoringam

Galvenie tehniskie parametri

• Produkta veids: Jaudas monitoringa ierīce
• Mērīšanas parametri: Spriegums, strāva, frekvence, aktīvā/reaktīvā/šķietamā jauda, jaudas koeficients, enerģija (aktīvā/reaktīvā/šķietamā), harmonikas līdz 31.
• Sprieguma mērīšanas diapazons (tiešs): Līdz 690 V L-L
• Strāvas mērīšanas ieeja: Caur strāvas transformatoriem, sekundārais 1A vai 5A
• Precizitātes klase (aktīvā enerģija): 0.5S klase saskaņā ar IEC 61557-12 un IEC 62053-22
• Displejs: LCD grafiskais, vienkrāsains
• Komunikācija: Ethernet (Modbus TCP, PROFINET, HTTP, FTP, NTP)
• Digitālās ieejas: 2
• Digitālās izejas: 2
• Barošanas spriegums: 95-240 V AC/DC
• Montāža: Paneļa montāža (96x96 mm izgriezums)
• Aizsardzības klase: Priekšpuse IP65, aizmugure IP20
• Frekvenču diapazons: 45-65 Hz
• Fāzes: 1-fāžu vai 3-fāžu (ar/bez neitrāles)
• Programmatūras saderība: SENTRON powermanager

Ieteikumi

Lai sasniegtu optimālu veiktspēju, izmantojiet Siemens SENTRON powermanager programmatūru padziļinātai enerģijas analīzei un atskaitēm. Nodrošiniet pareizu CT izmēru un vadu savienojumu precīzai strāvas mērīšanai. Ierīce ir piemērota gan jaunām instalācijām, gan modernizācijas projektiem.
