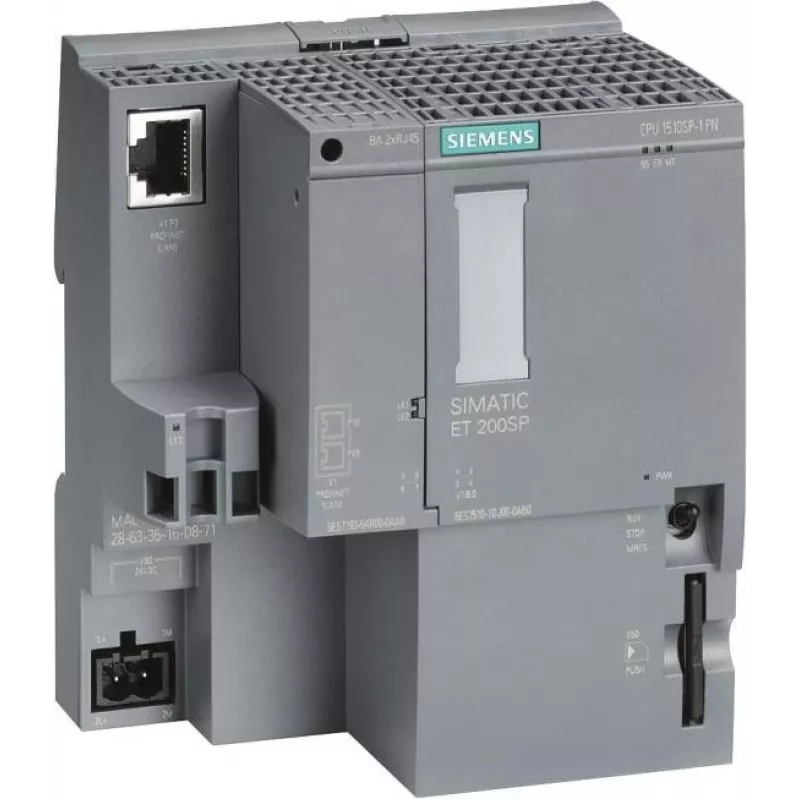

SIEMENS SIMATIC DP CPU 1510SP-1 PN centrālā procesora vienība (6ES75101DJ010AB0)

Kompaktā mašīnas vadības skapī iepakošanas līnijas integrators uzstāda SIEMENS SIMATIC DP CPU 1510SP-1 PN kā centrālo kontrolieri sadalītai automatizācijas sistēmai. CPU, kas pieder ET 200SP saimei, izpilda loģiku ar 40 ns bitu veiktspēju un pārvalda līdz pat 32 PROFINET IO ierīcēm, izmantojot iebūvēto 3 portu komutatoru, nodrošinot deterministisku komunikāciju ātrgaitas iepakošanas operācijām.

Galvenās specifikācijas

• Programmas atmiņa: 100 KB; datu atmiņa: 750 KB
• Bitu veiktspēja: 40 ns
• PROFINET interfeiss: 1 (ar 3 portu komutatoru), IO kontrolieris un IRT atbalsts
• Maks. PROFINET IO ierīces: 32
• Barošanas spriegums: 24 V DC; tipiskie jaudas zudumi: 2,5 W
• Iebūvēts tīmekļa serveris un kustības vadība
• Darba temperatūra: 0 līdz 60 °C; IP20 aizsardzība; DIN sliedes montāža
• Nepieciešama SIMATIC atmiņas karte (nav iekļauta)
• Aparātprogrammatūras versija: V2.0 vai jaunāka

Kāpēc izvēlēties

Šis CPU apvieno augstu apstrādes ātrumu ar kompaktu izmēru, padarot to ideāli piemērotu vietas ierobežotiem vadības paneļiem. Tā iebūvētais PROFINET komutators samazina vadu un ārējo komponentu skaitu, savukārt iebūvētais tīmekļa serveris ļauj veikt attālinātu diagnostiku bez papildu programmatūras. Kustības vadības funkcionalitāte ļauj tieši vadīt piedziņas, vienkāršojot mašīnas dizainu.

Ideāli lietošanas gadījumi

• Sadalītā automatizācija iepakošanas, montāžas un apstrādes mašīnās
• Lietojumi, kas prasa ātru reakcijas laiku un deterministisku PROFINET komunikāciju
• Mašīnas ar integrētu kustības vadību asīm un pozicionēšanai
• Sistēmas, kurām nepieciešama attālināta uzraudzība un diagnostika, izmantojot tīmekļa serveri

Noderīgi zināt

CPU 1510SP-1 PN ir daļa no SIMATIC S7-1500 kontrolieru saimes un tiek programmēts ar TIA Portal. Tas atbalsta PROFINET IRT izohronai reāllaika komunikācijai un Open IE standarta TCP/IP protokoliem. Darbībai nepieciešama SIMATIC atmiņas karte, kas jāpasūta atsevišķi.
