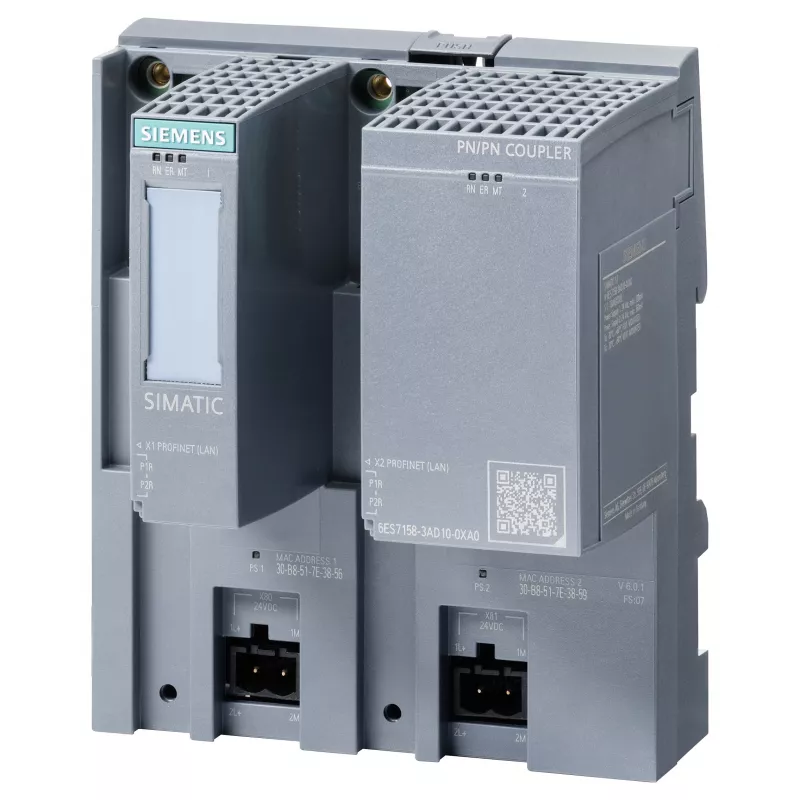

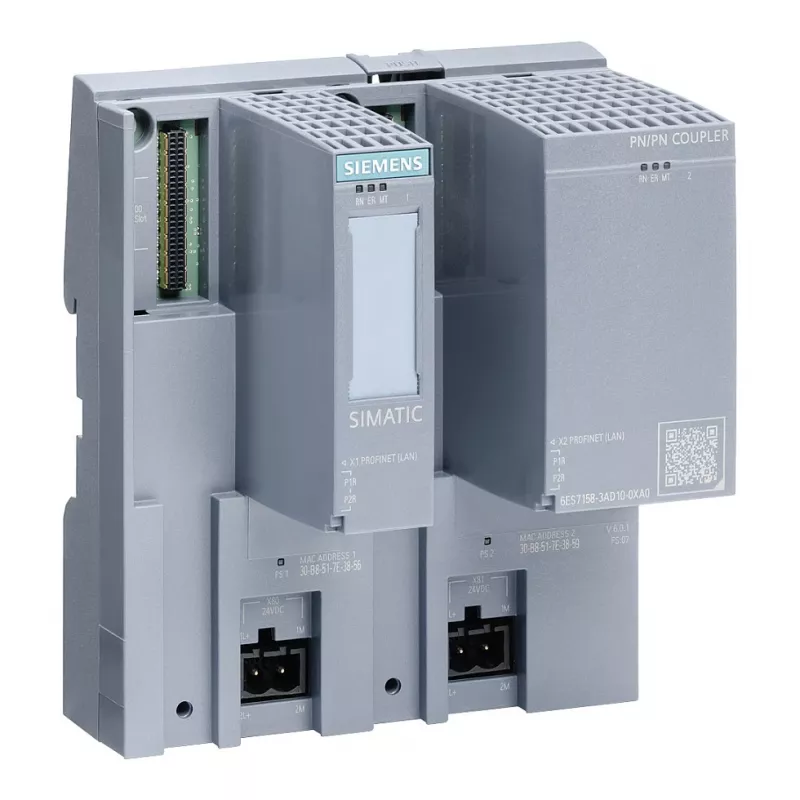

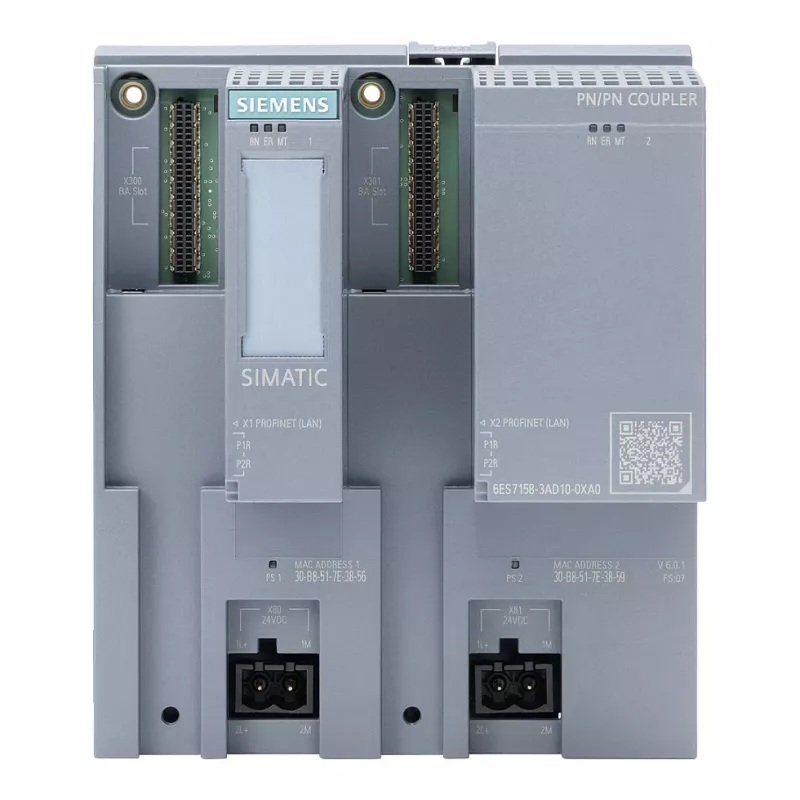

SIEMENS SIMATIC PN/PN Coupler 6ES7158-3AD10-0XA0 | PROFINET IO savienotājs tīklu savienošanai

Divu PROFINET IO tīklu savienošana bieži prasa uzticamu tiltu, kas nodrošina netraucētu saziņu, nezaudējot veiktspēju. SIEMENS SIMATIC PN/PN Coupler 6ES7158-3AD10-0XA0 risina šo vajadzību, savienojot divus PROFINET IO tīklus, ļaujot veikt datu apmaiņu un vadību starp tiem. Neatkarīgi no tā, vai integrējat vecākas sistēmas vai paplašināt esošo automatizācijas iekārtu, šis savienotājs nodrošina efektīvu un pārredzamu datu pārraidi.

Kam tas paredzēts

Šis savienotājs ir ideāli piemērots automatizācijas inženieriem, sistēmu integratoriem un apkopes speciālistiem, kas strādā ar Siemens SIMATIC vidēm. Tas ir īpaši noderīgs lietojumos, kur diviem atsevišķiem PROFINET tīkliem jāapmainās ar I/O datiem, piemēram, sadalītās ražošanas līnijās, procesu vadības sistēmās vai savienojot dažādas rūpnīcas zonas.

Galvenās funkcijas

• Savieno divus PROFINET IO tīklus, darbojoties kā IO ierīce abās pusēs
• Divi RJ45 Ethernet porti Fast Ethernet (100 Mbit/s) savienojumam
• Atbalsta līdz 1024 baitiem ievades un 1024 baitiem izvades datu katrā pusē
• Darbojas ar 24V līdzstrāvas barošanu, patērējot maksimāli 200 mA
• Montāža uz DIN sliedes, lai viegli uzstādītu vadības skapjos
• Plaša diagnostika tīkla un moduļa statusa uzraudzībai
• Atbilst PROFINET Conformance Class B (CC-B) standarta reāllaika saziņai

Specifikācijas

• Produkta veids: PROFINET IO savienotājs
• PROFINET interfeisu skaits: 2
• Interfeisa veids: RJ45 (Ethernet)
• Datu pārraides ātrums: 100 Mbit/s (Fast Ethernet)
• PROFINET loma: IO ierīce abās pusēs
• Maks. I/O datu garums: 1024 baiti ievade, 1024 baiti izvade katrā pusē
• Barošanas spriegums: 24V līdzstrāva
• Strāvas patēriņš: Maks. 200 mA pie 24V līdzstrāvas
• Konfigurācijas programmatūra: TIA Portal, GSDML fails
• Montāžas veids: DIN sliede
• Darba temperatūra: 0 līdz 60 °C
• Uzglabāšanas temperatūra: -40 līdz +70 °C
• Aizsardzības klase: IP20
• Elektriskā izolācija: Jā, starp PROFINET interfeisiem
• Programmaparatūras atjaunināšana: Jā, caur PROFINET
• Korpusa materiāls: Plastmasas/metāla kompozīts
• PROFINET atbilstības klase: B (CC-B)
• Sinhrronizācija: Standarta reāllaika (RT), nav paredzēts izohronai reāllaika (IRT) saziņai

Padomi

Integrējot PN/PN savienotāju, pārliecinieties, ka abi PROFINET tīkli ir konfigurēti ar unikālām IP adresēm un ierīču nosaukumiem. Izmantojiet TIA Portal vienkāršai iestatīšanai un diagnostikai. Savienotājs nav paredzēts IRT lietojumiem; izohronai reāllaika saziņai apsveriet alternatīvus risinājumus. Pārbaudiet, vai barošanas avots nodrošina stabilu 24V līdzstrāvu un vai DIN sliede ir pareizi iezemēta.
