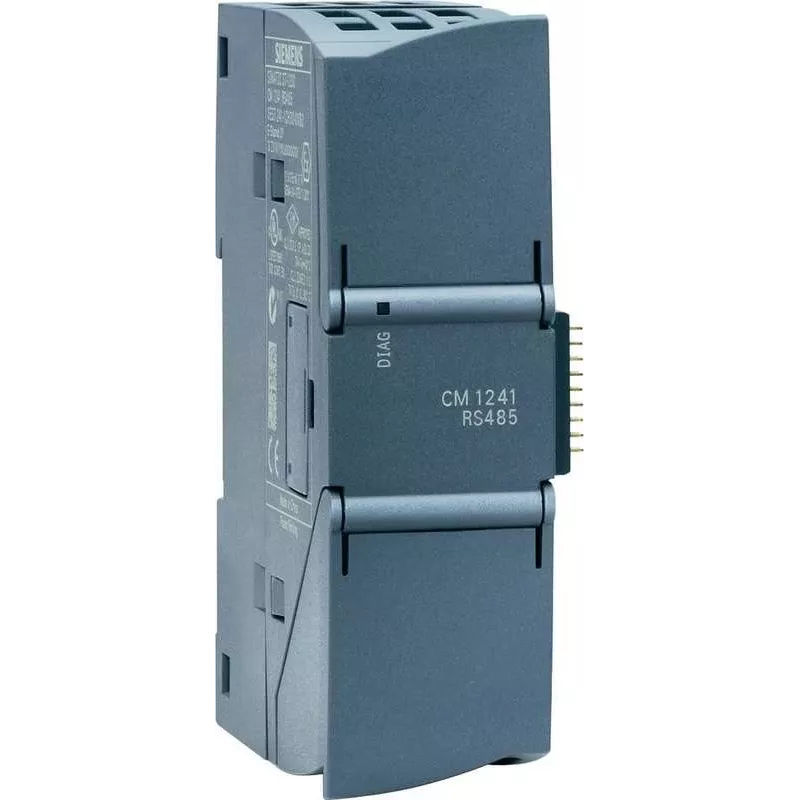

Siemens SIMATIC S7-1200 RS485 komunikācijas modulis 6ES7241-1CH32-0XB0

Siemens 6ES7241-1CH32-0XB0 ir komunikācijas modulis SIMATIC S7-1200 sērijai, kas nodrošina vienu RS485 saskarni ar skrūvju spailēm. Tas atbalsta Modbus RTU (master/slave) un USS protokolus, nodrošinot nevainojamu integrāciju ar piedziņām, sensoriem un citām lauka ierīcēm. Ar datu pārraides ātrumu līdz 115,2 kbit/s un elektrisko izolāciju tas nodrošina uzticamu datu apmaiņu rūpnieciskā vidē. Konfigurācija tiek veikta, izmantojot TIA Portal, vienkāršojot iestatīšanu un diagnostiku.

Priekšrocības

Šis modulis piedāvā elastīgu seriālo savienojamību S7-1200 PLC, atbalstot gan Modbus RTU, gan USS protokolus. Tā elektriskā izolācija aizsargā aizmugurējo kopni no traucējumiem, savukārt plašais darbības temperatūras diapazons (-20 °C līdz +60 °C) ir piemērots skarbiem rūpnieciskiem apstākļiem. Skrūvju spaiļu savienojums ļauj ātri un droši veikt elektroinstalāciju, un DIN sliedes montāža ļauj to viegli integrēt esošajos vadības skapjos.

Piemērots

• Modbus RTU slave ierīču, piemēram, enerģijas skaitītāju, piedziņu un sensoru, pievienošanai
• Siemens piedziņu vadībai, izmantojot USS protokolu
• S7-1200 PLC komunikācijas iespēju paplašināšanai rūpnīcas automatizācijā
• Lietojumiem, kuros nepieciešama uzticama RS485 komunikācija lielos attālumos

Galvenās specifikācijas

• Moduļa tips: Komunikācijas modulis
• Saskarne: RS485 (1 ports)
• Protokoli: Modbus RTU (master/slave), USS (master)
• Datu pārraides ātrums: no 9,6 kbit/s līdz 115,2 kbit/s
• Barošanas spriegums: 24 V DC caur aizmugurējo kopni
• Strāvas patēriņš: maks. 40 mA
• Jaudas zudumi: maks. 1 W
• Elektriskā izolācija: starp saskarni un aizmugurējo kopni
• Montāža: DIN sliede
• Darbības temperatūra: -20 °C līdz +60 °C (horizontāli), -20 °C līdz +50 °C (vertikāli)
• Aizsardzības klase: IP20
• Konfigurācija: TIA Portal

Ieteikumi

Uzticamai seriālajai komunikācijai SIMATIC S7-1200 sistēmās šis modulis ir lieliska izvēle. Nodrošiniet pareizu iezemējumu un izmantojiet ekranētus vītā pāra kabeļus RS485 tīkliem, lai samazinātu troksni. Konfigurējiet moduli, izmantojot jaunāko TIA Portal versiju, lai nodrošinātu optimālu veiktspēju.
