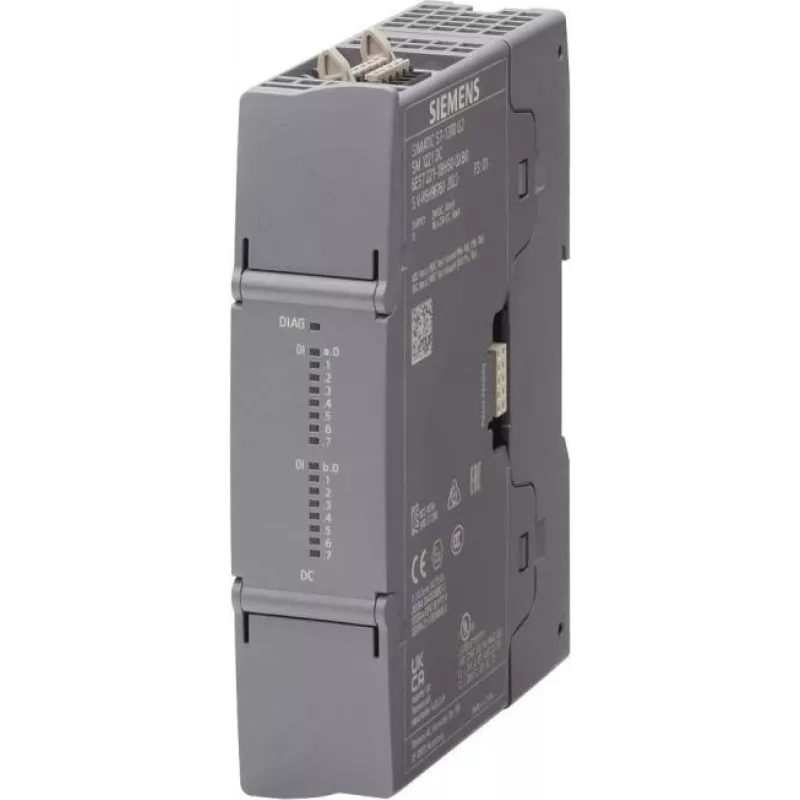

Siemens SIMATIC S7-1200 SM 1221 Digitālās ievades modulis, 16 ieejas, 24 V līdzstrāva, skrūvju spailes

Siemens SIMATIC S7-1200 SM 1221 digitālās ievades modulis ir augstas veiktspējas paplašināšanas modulis, kas paredzēts SIMATIC S7-1200 kontrolleru saimei. Tas nodrošina 16 digitālās ieejas 24 V līdzstrāvas signāliem, piedāvājot uzticamu un ātru signālu uztveršanu rūpnieciskās automatizācijas lietojumos. Modulim ir skrūvju tipa spailes vienkāršai vadu pieslēgšanai un tas atbalsta gan iegrimšanas, gan avota ieejas vadu konfigurācijas. Ar konfigurējamiem ieejas aizkaves laikiem un robustu izolāciju tas nodrošina precīzu un beztraucējumu signālu apstrādi.

Priekšrocības

• 16 digitālās ieejas 24 V līdzstrāvai – ideāli piemērots sensoru, slēdžu un citu bināro signālu avotu pieslēgšanai.
• Konfigurējama ieejas aizkave no 0,2 ms līdz 20 ms – pielāgojas dažādām signālu frekvencēm un trokšņu videi.
• Iegrimšanas/avota ieejas vadu pieslēgums – elastīga pieslēgšana dažādiem sensoru tipiem.
• Elektriskā izolācija starp kanāliem un mugurkaula kopni – uzlabo sistēmas uzticamību.
• Kompakts dizains montāžai uz DIN sliedes – ietaupa vietu vadības skapjos.
• Saderīgs ar visiem SIMATIC S7-1200 CPU – viegla integrācija esošajās sistēmās.

Piemērots

• Rūpnieciskās automatizācijas un vadības sistēmas
• Mašīnbūve un ražošana
• Procesu vadība un uzraudzība
• Ēku automatizācija
• Jebkurš lietojums, kam nepieciešama uzticama digitālā signālu uztveršana

Galvenās specifikācijas

• Moduļa tips: Digitālās ievades modulis
• Sērija: SIMATIC S7-1200
• Digitālo ieeju skaits: 16
• Ieejas sprieguma tips: Līdzstrāva
• Nominālais ieejas spriegums: 24 V līdzstrāva
• Ieejas strāva uz kanālu (tipiska): 2,5 mA
• Ieejas vadu tips: Iegrimšana/Avots (P-nolasījums/M-nolasījums)
• Izolācija: Jā (starp kanāliem un mugurkaula kopni)
• Ieejas aizkaves laiks (konfigurējams): 0,2 ms līdz 20 ms
• Jaudas zudums (tipisks): 2,5 W
• Strāvas patēriņš no mugurkaula kopnes: 40 mA
• Pieļaujamā apkārtējā temperatūra (darbība): 0 līdz 60 °C (horizontāli), 0 līdz 50 °C (vertikāli)
• Montāžas veids: DIN sliede
• Savienojuma veids: Skrūvju spailes
• Aizsardzības pakāpe: IP20
• Maks. kabeļa garums (ekranēts): 500 m
• Maks. kabeļa garums (neekranēts): 150 m
• Saderība: SIMATIC S7-1200 CPU

Ieteikumi

Lai nodrošinātu optimālu veiktspēju, elektriski trokšņainā vidē izmantojiet ekranētus kabeļus. Nodrošiniet pareizu zemējumu un ievērojiet uzstādīšanas norādījumus SIMATIC S7-1200 sistēmas rokasgrāmatā. Šis modulis ir tiešs aizvietotājs 6ES7221-1BH50-0XB0 un ir pilnībā saderīgs ar esošajām S7-1200 sistēmām.
