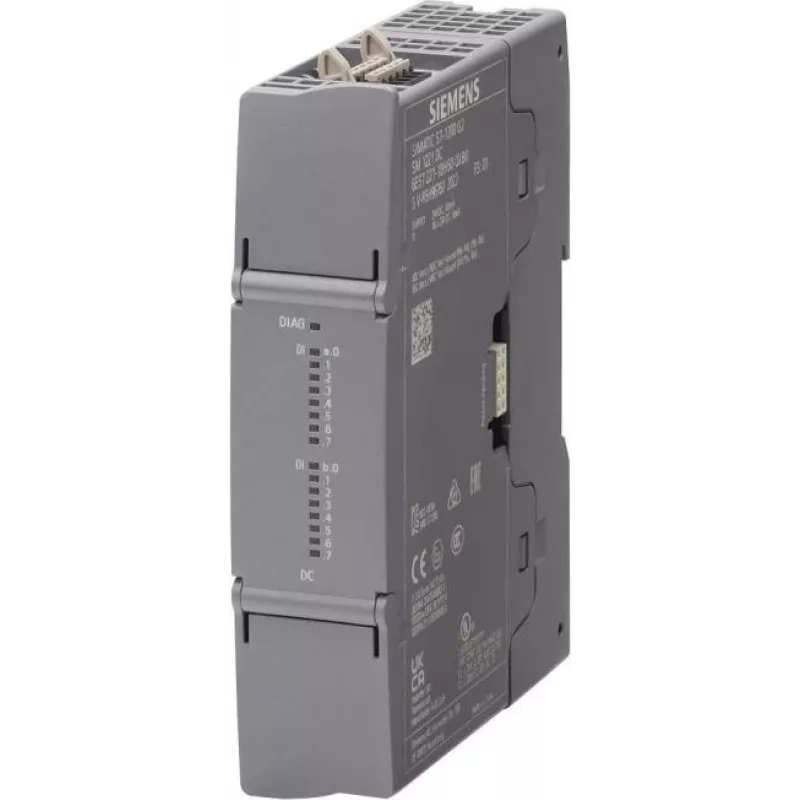

Siemens SIMATIC S7-1200 SM 1223 Digitālais I/O modulis, 8 DI 24 V DC, 8 DO relejs, 6ES7223-5BH50-0XB0

Siemens SIMATIC S7-1200 SM 1223 ir kompakts digitālais I/O signālu modulis, kas paredzēts SIMATIC S7-1200 automatizācijas sistēmai. Tas apvieno 8 digitālās ieejas (24 V DC, konfigurējams kā slodzes/avota tips) un 8 digitālās izejas (relejs, NO kontakts, 2 A uz kanālu) vienā modulī, nodrošinot elastīgu un uzticamu vadību rūpnieciskām lietojumprogrammām. Modulis ir montējams uz DIN sliedes un aprīkots ar skrūvju spaiļu savienojumiem vienkāršai vadu pieslēgšanai.

Priekšrocības

Šis modulis piedāvā vietu taupošu risinājumu, integrējot gan ieejas, gan izejas, samazinot nepieciešamo moduļu skaitu. Releja izejas ļauj pārslēgt augstāku spriegumu (līdz 250 V AC) un strāvu, padarot to piemērotu tiešai izpildmehānismu, motoru un citu rūpniecisko slodžu vadībai. Konfigurējamās ieejas atbalsta gan slodzes, gan avota vadu pieslēgumu, nodrošinot elastību sensoru integrācijā.

Piemērots

• Rūpnieciskās automatizācijas un vadības sistēmas
• Mašīnbūve un ražošana
• Procesu vadība un uzraudzība
• Ēku automatizācija

Galvenās specifikācijas

• Moduļa tips: Digitālais I/O signālu modulis
• Sērija: SIMATIC S7-1200
• Digitālo ieeju skaits: 8
• Digitālās ieejas spriegums: 24 V DC
• Digitālās ieejas tips: Slodze/Avots (konfigurējams)
• Digitālo izeju skaits: 8
• Digitālās izejas tips: Relejs (NO kontakts)
• Digitālās izejas strāva (uz kanālu): 2 A
• Digitālās izejas spriegums (relejs): Maks. 30 V DC / 250 V AC
• Izolācija: Jā, starp kanāliem un aizmugures kopni
• Enerģijas patēriņš (no aizmugures kopnes): Maks. 2,5 W
• Darba temperatūra: 0 līdz 55 °C
• Montāžas veids: DIN sliede
• Savienojuma veids: Skrūvju spailes
• Aizsardzības klase: IP20
• Strāvas patēriņš (no aizmugures kopnes): Maks. 120 mA
• Maks. visu izeju kopējā strāva: 16 A
• Pārslēgšanas frekvence (mehāniskā): 10 Hz

Ieteikumi

Lai nodrošinātu optimālu veiktspēju, izmantojiet šo moduli kopā ar Siemens SIMATIC S7-1200 CPU un nodrošiniet pareizu montāžu uz DIN sliedes. Vienmēr ievērojiet ražotāja uzstādīšanas norādījumus un vietējos elektriskos noteikumus.
