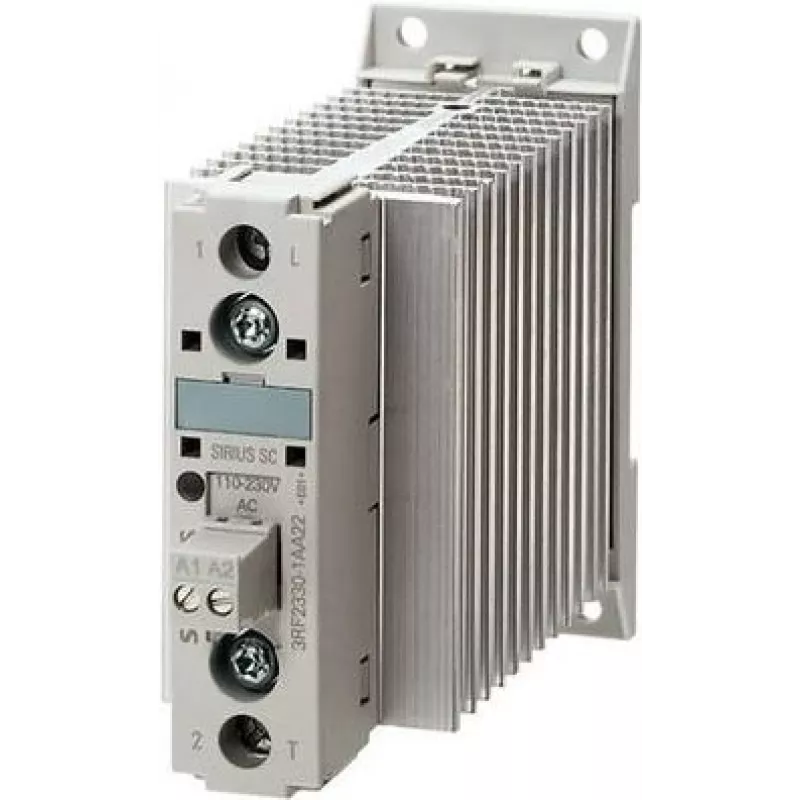

Siemens SIRIUS 3RF23 cietvielu kontaktors, 1 fāze, 30 A, 48-460 V AC, 24 V DC vadība, nulles punkta pārslēgšana, skrūvju spailes, DIN sliede 3RF2330-1AA04

Rūpnieciskās pārslēgšanas lietojumos mehāniskie kontaktori nolietojas, veidojas loks un to kalpošanas laiks ir ierobežots, īpaši biežas darbības apstākļos. Siemens SIRIUS 3RF23 cietvielu kontaktors risina šos izaicinājumus, izmantojot tiristoru tehnoloģiju, lai pārslēgtu slodzes klusi un bez kustīgām daļām, nodrošinot miljoniem darbību ar minimālu apkopi. Šī vienfāzes iekārta ir paredzēta 30 A pie AC-51 un atbalsta slodzes spriegumu no 48 līdz 460 V AC, padarot to ideāli piemērotu pretestības slodzēm, piemēram, sildītājiem un infrasarkanajām lampām.

Kam tas paredzēts

Šis kontaktors ir izstrādāts vadības panelu būvētājiem, sistēmu integratoriem un apkopes inženieriem rūpnieciskajā automatizācijā, plastmasas pārstrādē, iepakošanā un HVAC. Tas ir piemērots lietojumiem, kuros nepieciešama bieža pārslēgšana, ilgs kalpošanas laiks un samazināts elektriskais troksnis, piemēram, temperatūras kontrolei krāsnīs, plastmasas iesmidzināšanas formēšanā un apgaismojuma sistēmās.

Galvenās iezīmes

• Cietvielu tiristoru izeja ar nulles punkta pārslēgšanu, lai samazinātu EMI un pagarinātu slodzes kalpošanas laiku.
• Nominālā darba strāva 30 A (AC-51) un slodzes sprieguma diapazons 48–460 V AC.
• Vadības spriegums 24 V DC ērtai integrācijai ar PLC un kontrolieriem.
• Kompakts DIN sliedes stiprinājums ar skrūvju spailēm drošai elektroinstalācijai.
• IP20 aizsardzība un plašs darba temperatūras diapazons no -25°C līdz +60°C.
• Augsts izolācijas spriegums (600 V) un impulsa izturība (4 kV) uzticamai izolācijai.

Specifikācijas

• Zīmols: Siemens
• Sērija: SIRIUS 3RF23
• Modelis: 3RF2330-1AA04
• MPN: 3RF2330-1AA04
• EAN: 4011209572850
• Produkta veids: Cietvielu kontaktors
• Fāžu skaits: 1
• Nominālā darba strāva (AC-51): 30 A
• Nominālais darba spriegums: 48 - 460 V AC
• Vadības sprieguma veids: DC
• Vadības barošanas spriegums: 24 V DC
• Pārslēgšanas princips: Nulles punkta pārslēgšana
• Savienojuma veids: Skrūvju spailes
• Montāžas veids: DIN sliede
• Nominālais izolācijas spriegums: 600 V
• Nominālais impulsa izturības spriegums: 4 kV
• Darbības frekvence: 50/60 Hz
• Apkārtējās vides darba temperatūra: -25 līdz +60 °C
• Aizsardzības klase: IP20
• Ieteicamais drošinātājs īssavienojuma aizsardzībai: 35A gG
• Jaudas zudumi pie nominālās strāvas: Aptuveni 25 W
• Pusvadītāju tehnoloģija: Tiristors (SCR)

Padomi

Vienmēr izmantojiet ieteicamo 35A gG drošinātāju īssavienojuma aizsardzībai. Nodrošiniet pietiekamu ventilāciju ap ierīci, jo tā izkliedē aptuveni 25 W pie pilnas slodzes. Pretestības slodzēm nulles punkta pārslēgšana samazina ieslēgšanas strāvas un pagarina sildītāja kalpošanas laiku. Pirms elektroinstalācijas pārbaudiet, vai vadības signāls ir 24 V DC.
