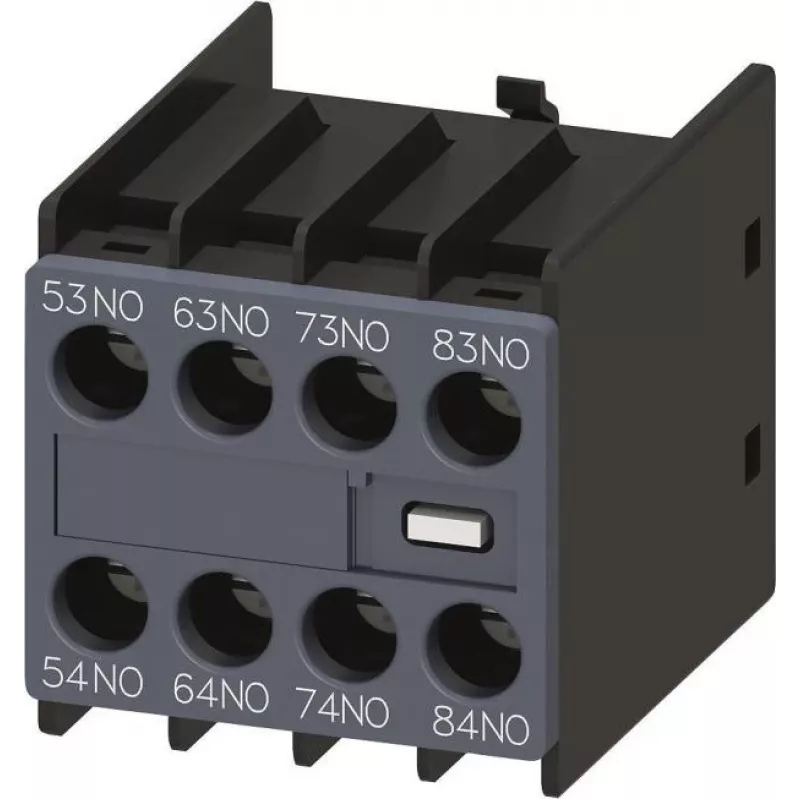

Siemens SIRIUS 3RH2 palīgkontaktu bloks, 4 NO kontakti, priekšējā montāža, skrūvju spailes, 3RH2911-1GA40

Vadības ķēdēm, kurām nepieciešama uzticama signālu pavairošana, Siemens 3RH2911-1GA40 palīgkontaktu bloks izceļas ar 4 normāli atvērtiem (NO) kontaktiem un priekšējās montāžas dizainu, kas pielāgots SIRIUS 3RT2 kontaktoriem un 3RH2 vadības relejiem. Atšķirībā no vispārīgiem papildu blokiem, šī vienība nodrošina precīzu komutācijas statusa atgriezenisko saiti ar augstu elektrisko un mehānisko izturību, nodrošinot ilgtermiņa stabilitāti rūpnieciskajā vidē.

Galvenās iezīmes

• 4 NO kontakti daudzpusīgiem vadības un signalizācijas uzdevumiem
• Priekšējā montāža ātrai, bez instrumentiem veicamai uzspraušanas instalācijai
• Skrūvju spailes pieņem cietus un smalkšķiedru vadītājus līdz 4 mm²
• Nominālais izolācijas spriegums 690 V, impulsa izturība 6 kV
• Augsta izturība: 10 miljoni elektrisko, 30 miljoni mehānisko ciklu

Ikdienas lietošanā

Uzstādot tieši kontaktora vai releja priekšpusē, šis bloks atspoguļo galveno kontaktu stāvokli, ļaujot veikt bloķēšanu, statusa indikāciju vai slodzes vadību. Tā kompaktais izmērs saglabā paneļa vietu, savukārt skrūvju spailes nodrošina drošus, bezapkopes savienojumus. IP40 priekšējā aizsardzība pasargā no nejaušas pieskaršanās, un plašais darba temperatūras diapazons (-25 līdz +60 °C) ir piemērots skarbiem rūpnieciskiem apstākļiem.

Pilnīgas specifikācijas

• Produkta veids: Palīgkontaktu bloks
• Sērija: SIRIUS 3RH2
• Kontaktu konfigurācija: 4 NO (normāli atvērti)
• Polu skaits: 4
• Montāžas veids: Priekšējā montāža
• Saderība: 3RT2 kontaktoriem, 3RH2 vadības relejiem
• Savienojuma veids: Skrūvju spailes
• Nominālais izolācijas spriegums (Ui): 690 V
• Nominālais impulsa izturības spriegums (Uimp): 6 kV
• Nominālā darba strāva (AC-15, 230 V): 6 A
• Nominālā darba strāva (AC-15, 400 V): 3 A
• Nominālā darba strāva (DC-13, 24 V): 10 A
• Nominālā darba strāva (DC-13, 220 V): 0,3 A
• Vadītāja šķērsgriezums, ciets: 0,5 - 4 mm²
• Vadītāja šķērsgriezums, smalkšķiedru ar uzmavu: 0,5 - 2,5 mm²
• Darba temperatūras diapazons: -25 līdz +60 °C
• Aizsardzības pakāpe (priekšpuse): IP40
• Aizsardzības pakāpe (spailes): IP20
• Elektriskā izturība: 10 miljoni komutācijas ciklu
• Mehāniskā izturība: 30 miljoni komutācijas ciklu

Nobeiguma piezīme

Izstrādāts nevainojamai integrācijai ar Siemens SIRIUS modulāro sistēmu, šis palīgkontaktu bloks ir uzticama izvēle vadības funkcionalitātes paplašināšanai, nezaudējot veiktspēju vai drošību.
