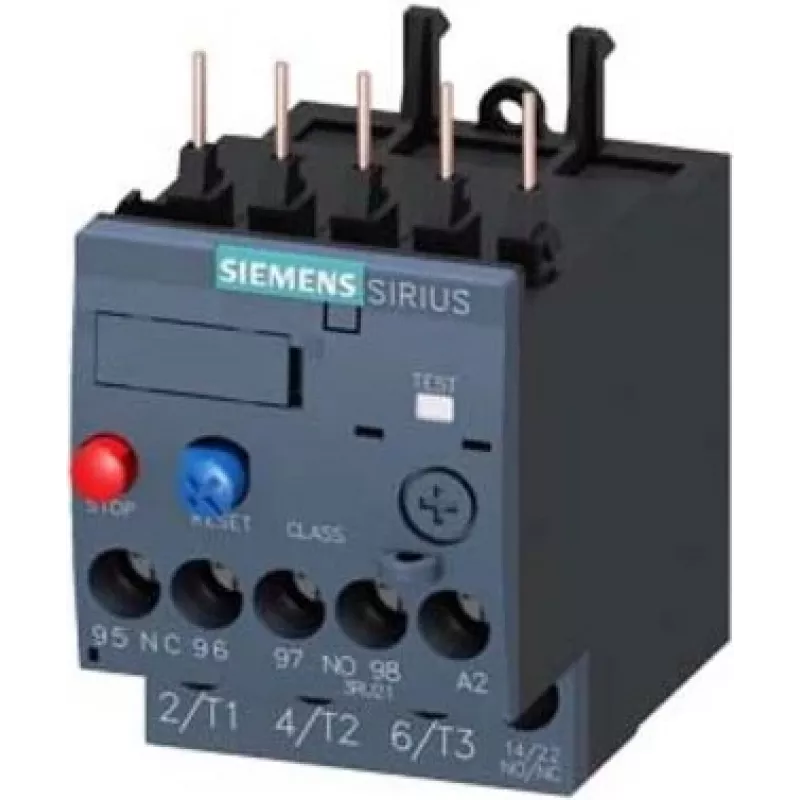

Siemens SIRIUS 3RU2 termiskais pārslodzes relejs 0,9-1,25 A, 10. klase, S00, skrūvju spailes, 1NO+1NC 3RU21160KB0

Motoru aizsardzība pret pārslodzēm un fāzes zudumu ir ļoti svarīga rūpnieciskajās vadības panelēs. Siemens SIRIUS 3RU21160KB0 termiskais pārslodzes relejs nodrošina uzticamu aizsardzību trīsfāžu motoriem ar strāvas iestatījuma diapazonu no 0,9 līdz 1,25 A. Tas ir daļa no SIRIUS 3RU2 sērijas, kas paredzēta tiešai montāžai uz kontaktoriem vai atsevišķai uzstādīšanai, nodrošinot elastību dažādos lietojumos.

Kam tas ir paredzēts

Šis relejs ir ideāli piemērots elektroinženieriem, paneļu būvētājiem un apkopes tehniķiem, kuriem nepieciešama uzticama motoru aizsardzība kompaktās telpās. Tas ir piemērots mazām un vidējām mašīnām, konveijera sistēmām, sūkņiem un ventilatoriem, kur telpa ir ierobežota un nepieciešama precīza pārslodzes aizsardzība.

Galvenās iezīmes

• Termiskais pārslodzes relejs ar regulējamu strāvas iestatījumu no 0,9 līdz 1,25 A
• 10. klases atslēgšanas raksturlielums normāliem motoru palaišanas apstākļiem
• Kompakts izmērs S00 vietas taupīšanai uzstādīšanas laikā
• 3 polu dizains ar skrūvju spailēm drošai elektroinstalācijai
• 1 NO + 1 NC palīgkontakti signalizācijai un vadībai
• Manuāla/automātiska atiestatīšanas funkcija elastīgai darbībai
• Tieša montāža uz kontaktoriem vai atsevišķi ar DIN sliedes adapteri (adapters nav iekļauts)
• Augsts nominālais izolācijas spriegums līdz 690 V daudzpusīgai lietošanai
• IP20 aizsardzība lietošanai slēgtos vadības panelēs
• Atbilst IEC 60947-4-1 un IEC 60947-5-1 standartiem

Specifikācijas

• Produkta veids: Termiskais pārslodzes relejs
• Sērija: SIRIUS 3RU2
• Strāvas iestatījuma diapazons: 0,9 - 1,25 A
• Atslēgšanas klase: 10. klase
• Izmērs: S00
• Polu skaits: 3
• Montāžas veids: Tieša montāža uz kontaktoram / atsevišķi
• Palīgkontakti: 1 NO + 1 NC
• Savienojuma veids: Skrūvju spailes
• Nominālais izolācijas spriegums (Ui): 690 V
• Nominālais impulsa izturības spriegums (Uimp): 6 kV
• Nominālais darba spriegums (Ue): 690 V AC
• Aizsardzības klase: IP20
• Apkārtējās vides temperatūra (darbība): -20 līdz +60 °C
• Atiestatīšanas funkcija: Manuāla / Automātiska
• Standarti: IEC 60947-4-1, IEC 60947-5-1

Padomi

Lai nodrošinātu optimālu aizsardzību, iestatiet strāvas regulēšanas pogu uz motora pilnas slodzes strāvu. Pārliecinieties, ka relejs ir uzstādīts tīrā, sausā korpusā, lai saglabātu IP20 aizsardzību. Izmantojot automātisko atiestatīšanu, pārbaudiet, vai vadības ķēde var droši apstrādāt negaidītas atkārtotas palaišanas.
