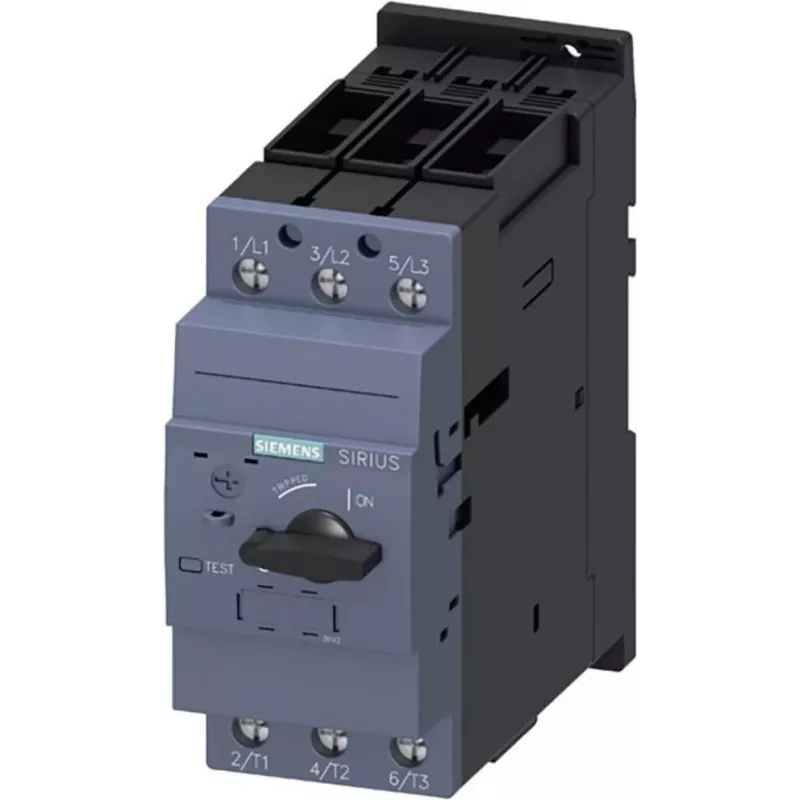

SIEMENS SIRIUS 3RV2031-4WA10 Motora palaidēja aizsargs, 2,2-3,2 A, 10. klase, 690 V AC, 3 polu, skrūvju spaile

Motora ķēdēm ir nepieciešama uzticama aizsardzība pret pārslodzēm un īssavienojumiem, lai izvairītos no dārgām dīkstāvēm un iekārtu bojājumiem. SIEMENS SIRIUS 3RV2031-4WA10 motora palaidēja aizsargs nodrošina tieši to, apvienojot termiskos un magnētiskos atbrīvotājus kompaktā S0 korpusā, lai droši aizsargātu trīsfāžu motorus līdz 690 V AC.

Kam tas paredzēts

Šī ierīce ir paredzēta sadales skapju būvētājiem, apkopes tehniķiem un mašīnu ražotājiem, kuriem nepieciešams izturīgs, vietu taupošs motora aizsardzības risinājums. Tā ir piemērota rūpnieciskām vidēm, kur motori tiek bieži iedarbināti un apturēti, piemēram, konveijeriem, sūkņiem, ventilatoriem un darbgaldiem.

Galvenās iezīmes

• Regulējams termiskās pārslodzes atbrīvotājs no 2,2 A līdz 3,2 A precīzai motora aizsardzībai.
• Fiksēts magnētiskais īssavienojuma atbrīvotājs pie 42 A ātrai bojājumu novēršanai.
• 10. klases atslēgšanas raksturlielums nodrošina ātru reakciju uz pārslodzēm, vienlaikus pieļaujot normālu motora iedarbināšanu.
• 3 polu dizains ar skrūvju spailēm drošai, apkopei draudzīgai elektroinstalācijai.
• Augsta īssavienojuma pārtraukšanas spēja 100 kA pie 400 V AC prasīgām lietojumprogrammām.
• Kompakts S0 izmērs ietaupa vietu vadības skapjos; DIN sliedes vai skrūvju montāža elastīgai uzstādīšanai.
• IP20 korpuss (spailes IP00) piemērots aizsargātām rūpnieciskām vidēm.

Specifikācijas

• Produkta veids: Motora palaidēja aizsargs (motora aizsardzības slēdzis)
• Sērija: SIRIUS 3RV2
• Izmērs: S0
• Regulējams strāvas diapazons: 2,2 - 3,2 A
• Īssavienojuma atbrīvotājs: 42 A
• Nominālais darba spriegums: maks. 690 V AC
• Polu skaits: 3
• Savienojuma veids: skrūvju spaile
• Aizsardzības pakāpe: IP20 (spailes IP00)
• Nominālais izolācijas spriegums: 690 V
• Nominālais impulsa izturības spriegums: 6 kV
• Īssavienojuma pārtraukšanas spēja pie 400 V: 100 kA
• Pārslodzes atbrīvotāja tips: termiskais
• Īssavienojuma atbrīvotāja tips: magnētiskais
• Apkārtējās vides darba temperatūra: -20 līdz +60 °C
• Elektriskā izturība: 100 000 pārslēgšanas ciklu
• Mehāniskā izturība: 10 000 000 pārslēgšanas ciklu

Padomi

Lai nodrošinātu optimālu aizsardzību, iestatiet regulējamo strāvas skalu uz motora pilnas slodzes strāvu. Vienmēr pārbaudiet īssavienojuma koordināciju ar augšupējām ierīcēm saskaņā ar vietējiem noteikumiem. Uzstādiet aizsargu labi vēdināmā korpusā, lai saglabātu nominālo veiktspēju.
