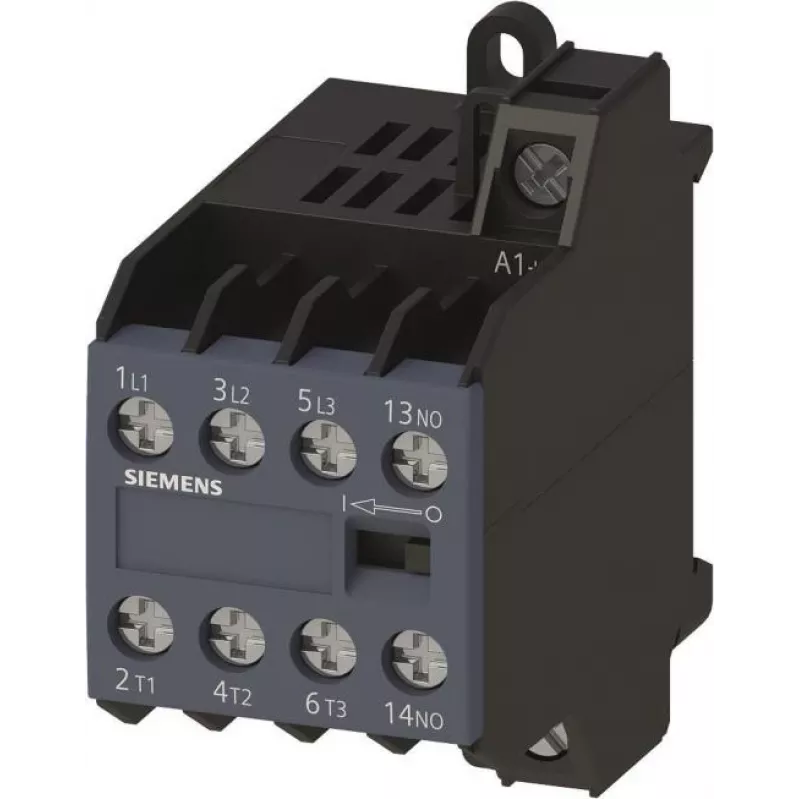

Siemens SIRIUS 3TG10 palīgkontaktors, 4 NO, 230 V AC spole, skrūvju spailes 3TG1010-0AL2

Rūpnieciskajos vadības panelos Siemens 3TG1010-0AL2 palīgkontaktors droši pārslēdz palīgķēdes, piemēram, kontaktoru spoles, indikatorlampas vai PLC ieejas. Ar četriem normāli atvērtiem kontaktiem un 230 V AC spoli tas ir kompakts risinājums vadības loģikas paplašināšanai motoru palaidējos, HVAC sistēmās un automatizācijas iekārtās.

Galvenās specifikācijas

• Kontaktu konfigurācija: 4 NO (normāli atvērti)
• Spoles spriegums: 230 V AC, 50/60 Hz
• Spaiļu tips: skrūvju spailes
• Nominālais izolācijas spriegums (Ui): 690 V
• Nominālais impulsa izturības spriegums (Uimp): 6 kV
• Nominālā darba strāva: 6 A pie AC-15 230 V; 3 A pie AC-15 400 V; 3 A pie DC-13 24 V; 1 A pie DC-13 220 V
• Montāža: DIN sliede 35 mm vai skrūvju montāža
• Elektriskā izturība: 10 miljoni pārslēgšanas ciklu (AC-15)
• Mehāniskā izturība: 30 miljoni pārslēgšanas ciklu
• Darba temperatūra: -25 līdz +55 °C
• Aizsardzības pakāpe: IP20
• Standarti: IEC 60947, EN 60947

Kāpēc izvēlēties

Šis kontaktors ir daļa no pārbaudītās SIRIUS 3TG10 sērijas, kas pazīstama ar augstu uzticamību un ilgu kalpošanas laiku. Tā kompaktais izmērs ietaupa vietu vadības skapjos, savukārt skrūvju spailes nodrošina drošus, bezapkopes savienojumus. Plašais darba temperatūras diapazons padara to piemērotu prasīgām vidēm.

Ideāli lietošanas gadījumi

• Palīgķēžu pārslēgšana motoru vadības centros
• Kontaktu pieejamības paplašināšana PLC sistēmās
• Indikatorlampu un signalizācijas ierīču vadība
• Starprelejs lielākas jaudas kontaktoriem

Noderīgi zināt

3TG1010-0AL2 ir palīgkontaktors, nevis jaudas kontaktors; tas ir paredzēts vadības ķēdēm, nevis motoru tiešai pārslēgšanai. DIN sliedes montāžai ir nepieciešama standarta 35 mm sliede. IP20 aizsardzība nozīmē, ka tas ir jāuzstāda korpusā, lai novērstu nejaušu saskari ar spriegumnesošām daļām.
