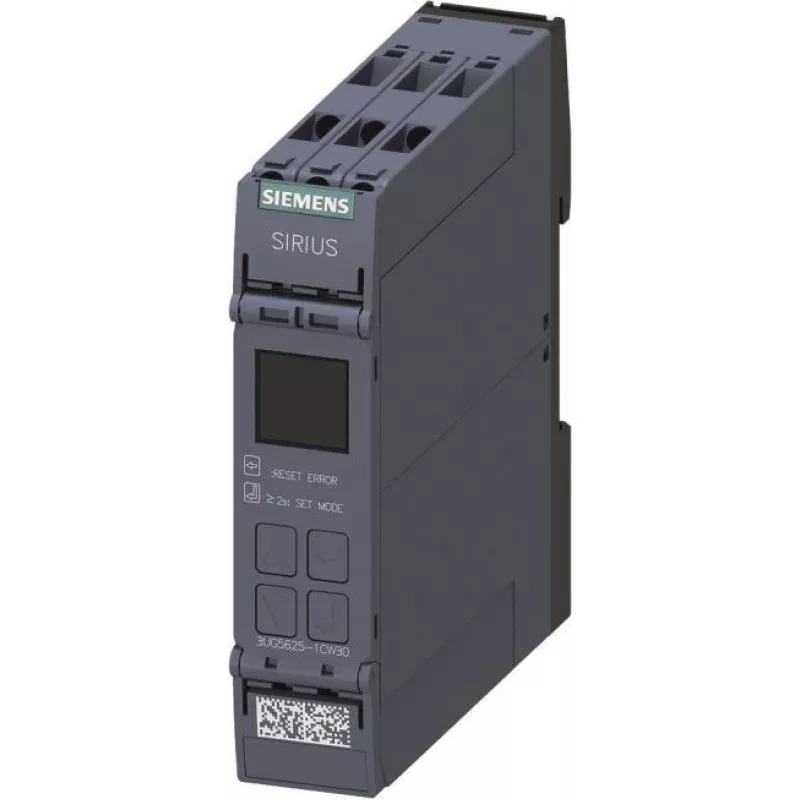

SIEMENS SIRIUS 3UG5625-1CW30 Atlikušās strāvas monitoringa relejs, AC/DC jutīgs, 24-240 V AC/DC, 1 kanāls, digitālais LCD, 2 pārslēgšanas kontakti

Atlikušās strāvas monitoringa relejs no SIRIUS 3UG5 sērijas, izstrādāts precīzai AC/DC jutīgai (B tipa) zemes bojājuma noteikšanai rūpnieciskajās elektroapgādes sistēmās. Šī ierīce nepārtraukti uzrauga atlikušās strāvas no 0,03 A līdz 40 A plašā frekvenču diapazonā līdz 2000 Hz, nodrošinot agrīnu brīdinājumu un trauksmes signālus, izmantojot divus pārslēgšanas releja izejas. Tās digitālais LCD displejs un regulējamais reakcijas laiks (0,02–20 s) padara to par būtisku komponentu elektriskās drošības uzlabošanai un dārgu dīkstāves novēršanai.

Priekšrocības

AC/DC jutīgais mērīšanas princips (B tips) nodrošina uzticamu vienmērīgas līdzstrāvas atlikušo strāvu, pulsējošas līdzstrāvas un maiņstrāvas bojājumu noteikšanu. Plašais palīgsprieguma diapazons 24–240 V AC/DC ļauj elastīgi integrēt dažādās vadības ķēdēs. Divi neatkarīgi regulējami sliekšņi (brīdinājuma un trauksmes) ļauj ieviest pakāpeniskas reakcijas stratēģijas. Digitālais displejs nodrošina skaidras, reāllaika atlikušās strāvas vērtības un statusa norādes. DIN sliedes montāža un skrūvju spailes vienkāršo uzstādīšanu un apkopi.

Piemērots

• Atlikušo strāvu uzraudzība rūpnieciskajās iekārtās un instalācijās
• Aizsardzība pret izolācijas bojājumiem līdzstrāvas uzlādes stacijās un fotoelementu sistēmās
• Drošības uzlabošana datu centros un kritiskajā elektroapgādē
• Integrācija ar ārējiem strāvas transformatoriem (piem., 3UL23 sērija) lielas strāvas lietojumiem

Galvenās specifikācijas

• Mērīšanas princips: AC/DC jutīgs (B tips)
• Kanālu skaits: 1
• Nominālais barošanas spriegums: 24–240 V AC/DC
• Mērīšanas diapazons: 0,03–40 A
• Reakcijas laiks: regulējams 0,02–20 s
• Izeja: 2 pārslēgšanas kontakti (5 A pie 250 V AC)
• Montāža: DIN sliede 35 mm
• Aizsardzības pakāpe: IP20 (spailes), IP40 (priekšpuse)
• Darba temperatūra: -25 līdz +60 °C

Ieteikumi

Lai nodrošinātu optimālu veiktspēju, savienojiet šo releju ar SIEMENS 3UL23 sērijas ārējo strāvas transformatoru, kas atbilst jūsu slodzes strāvai. Nodrošiniet atbilstošu signāla kabeļu ekranēšanu un iezemēšanu, lai samazinātu elektromagnētiskos traucējumus. Konfigurējiet brīdinājuma slieksni zemāku par trauksmes slieksni, lai pirms kritiskiem bojājumiem varētu veikt preventīvus pasākumus.
