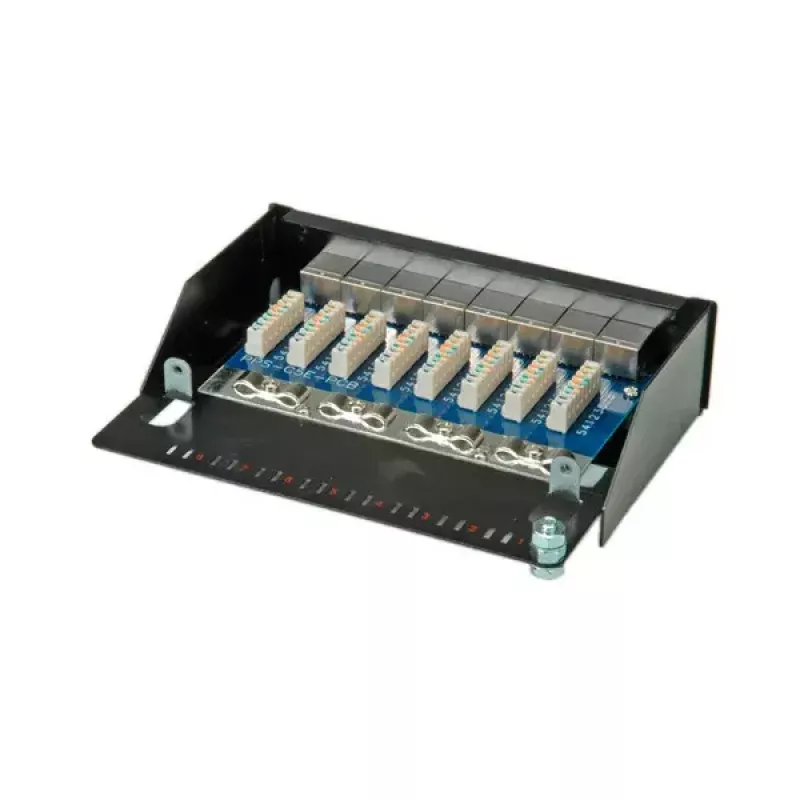

Sienas montāžas plāksteru panelis ROLINE Cat.5e 8 porti STP melns

ROLIN Cat.5e sienas montāžas plāksteru panelis nodrošina astoņus STP RJ45 portus kompaktā metāla korpusā ar putekļu aizsargu. Paredzēts stiprināšanai pie sienas, tā izmēri ir 44 x 172 x 140 mm ar iedziļinājuma dziļumu 140 mm un melnu apdari. Panelis organizē tīkla kabeļus un atbalsta ekranētus vītā pāra savienojumus Cat.5e instalācijām šaurās telpās.

Priekšrocības

Plāksteru panelis izmanto LSA-plus kabeļu spailes ar EIA/TIA 568A krāsu kodējumu uzticamiem un standartizētiem termināliem. Ekrāna savienojums un stiepes samazināšana tiek īstenota, izmantojot metāla kabeļu klipus, un metāla korpuss ar putekļu aizsargu palielina mehānisko aizsardzību un izturību. Kompaktie izmēri padara to piemērotu instalācijām, kur telpa ir ierobežota.

Piemērots

• Mazam birojam un mājas tīkla sienas pieslēgumiem
• Cat.5e ekranēto (STP) horizontālo kabeļu termināliem
• Vidēm, kur nepieciešama kompakta, bez plaukta sienas kabeļu pārvaldība

Galvenās specifikācijas

• Porti: 8 STP RJ45
• Kategorija: Cat.5e
• Montāža: sienas stiprinājums
• Korpusa materiāls: metāls ar putekļu aizsargu
• Krāsa: melna
• Izmēri (P x A x D): 44 x 172 x 140 mm
• Iedziļinājuma dziļums: 140 mm
• Kabeļu terminālis: LSA-plus ar EIA/TIA 568A krāsu kodējumu

Kā lietot

Piestipriniet plāksteru paneli pie piemērotas sienas virsmas, izmantojot atbilstošas skrūves un enkurus. Ienākošos ekranētos Cat.5e kabeļus terminējiet uz LSA-plus kabeļu spailēm, ievērojot EIA/TIA 568A krāsu kodu. Pievienojiet kabeļa ekrānu pie metāla klipiem pareizai iezemēšanai un veiciet stiepes samazināšanu, izmantojot komplektā esošos klipus. Pievienojiet plāksteru vadus priekšējiem RJ45 portiem, lai savienotu ierīces vai pieslēgtos komutatoriem.

Ieteikumi

Lai nodrošinātu vislabāko veiktspēju, izmantojiet ekranētus Cat.5e plāksteru vadus un pārliecinieties, ka kabeļa ekrāns ir pareizi savienots ar paneļa metāla klipiem. Ņemiet vērā liekuma rādiusu un kabeļu pārvaldības labāko praksi, maršrutējot kabeļus uz paneli un no tā.
