Sienas stiprinājuma plaukts Triton RXA-06-AS4-CAX-A1

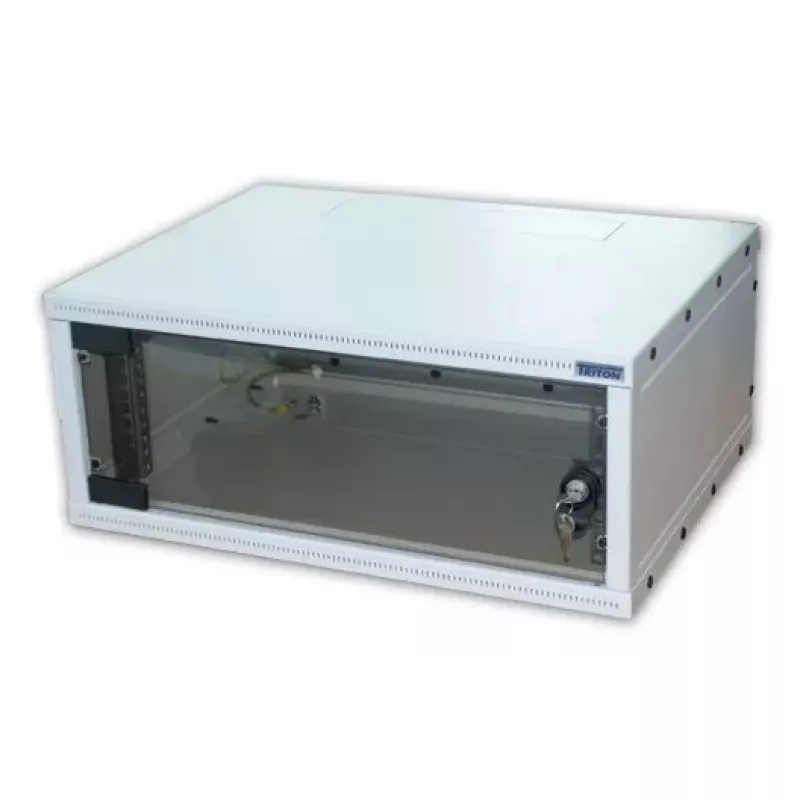

Triton RXA-06-AS4-CAX-A1 sienas stiprinājuma plaukts ir 6U, 19" izjaucams skapis, kas tiek piegādāts plakanā iepakojumā ērtai transportēšanai un montāžai uz vietas. Konstrukcijā izmantoti plastmasas tapas, kas savieno korpusa daļas, tāpēc skapi var samontēt dažu minūšu laikā, izmantojot minimālu instrumentu skaitu. Ietilpst regulējamas 19" vertikālās sliedes, kas piestiprinātas pie korpusa ar skrūvēm, kabeļu ievadi augšpusē, apakšpusē un centrā aizmugurē, kas nosegti ar izlaužamiem paneļiem, kā arī pilnībā stiklotas durvis ar slēdzeni, kuras var montēt atvēršanai pa kreisi vai pa labi. Visas metāla detaļas ir savstarpēji sazemētas. Skapja izmēri ir 320 mm augsts, 550 mm plats un 400 mm dziļš, maksimālā slodzes kapacitāte – 25 kg, viegls korpusa svars – 13 kg, pelēkā apdarē.

Priekšrocības

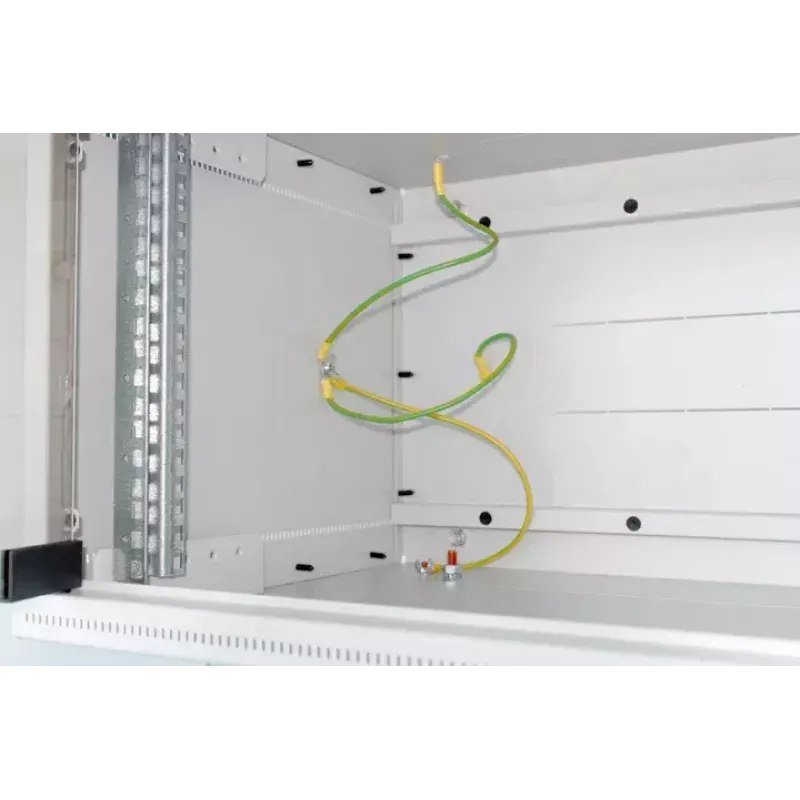

Plakanā iepakojuma dizains samazina sūtījuma tilpumu un ļauj veikt ātru montāžu uz vietas bez specializētiem instrumentiem. Regulējamas 19" vertikālās sliedes nodrošina elastīgu aprīkojuma stiprināšanu skapja dziļumā. Izlaužamie kabeļu ievadi augšpusē, apakšpusē un aizmugurē vienkāršo kabeļu izvietošanu, vienlaikus saglabājot kārtīgu ārpusi. Pilnībā stiklotas, slēdzamas durvis piedāvā pārskatāmību un fizisku aizsardzību uzstādītajam tīkla aprīkojumam. Metāla detaļu savstarpēja sazemēšana nodrošina zemējuma nepārtrauktību.

Piemērots

• Mazām tīkla instalācijām birojos un mājas vidē
• Plākšņu paneļu, slēdžu un mazu serveru montāžai 6U telpā
• Vidēm, kur nepieciešama kompakta, pie sienas montējama kabeļu pārvaldība

Galvenās specifikācijas

• Modelis: Triton RXA-06-AS4-CAX-A1
• Plaukta izmērs: 19"
• Plaukta kapacitāte: 6U
• Izmēri (A × P × D): 320 × 550 × 400 mm
• Svars: 13 kg
• Maksimālā slodzes kapacitāte: 25 kg
• Produkta krāsa: Pelēka
• Durvis: pilnībā stiklotas ar slēdzeni, maināma montāža
• Kabeļu ievadi: augšpusē, apakšpusē un centrā aizmugurē ar izlaužamiem paneļiem

Kā lietot

Izņemiet plakanā iepakojuma skapi un nosakiet korpusa paneļus un plastmasas tapas. Samontējiet skapja korpusu, savienojot paneļus ar komplektā iekļautajām plastmasas tapām, ievērojot pievienoto montāžas rokasgrāmatu; vertikālo sliežu nostiprināšanai ar skrūvēm var būt nepieciešami tikai pamata rokas instrumenti. Noregulējiet 19" vertikālās sliedes vēlamajā dziļuma pozīcijā un piestipriniet tās pie skapja korpusa. Uzstādiet durvis vēlamajā orientācijā (atvēršana pa kreisi vai pa labi). Izvadiet kabeļus caur augšējā, apakšējā vai centrālā aizmugurējā izlaužamā paneļa atverēm un uzstādiet tīkla ierīces uz vertikālajām sliedēm 6U telpā. Pārbaudiet, vai visas skrūves ir pievilktas, un vajadzības gadījumā aizslēdziet durvis.

Ieteikumi

Uzstādiet plauktu uz nesošas sienas, izmantojot piemērotus enkurus un stiprinājumus, kas paredzēti skapja un uzstādītā aprīkojuma kopējam svaram (skapja maksimālā slodze 25 kg). Atstājiet brīvu vietu gaisa cirkulācijai un kabeļu piekļuvei, kā arī pēc uzstādīšanas pārbaudiet zemējuma nepārtrauktību.
