Sienas stiprinājuma skapis DIGITUS Dynamic-N 12U 600x600 mm IP20, atslēgas slēdzene, kabeļu pārvaldība, ne samontēts

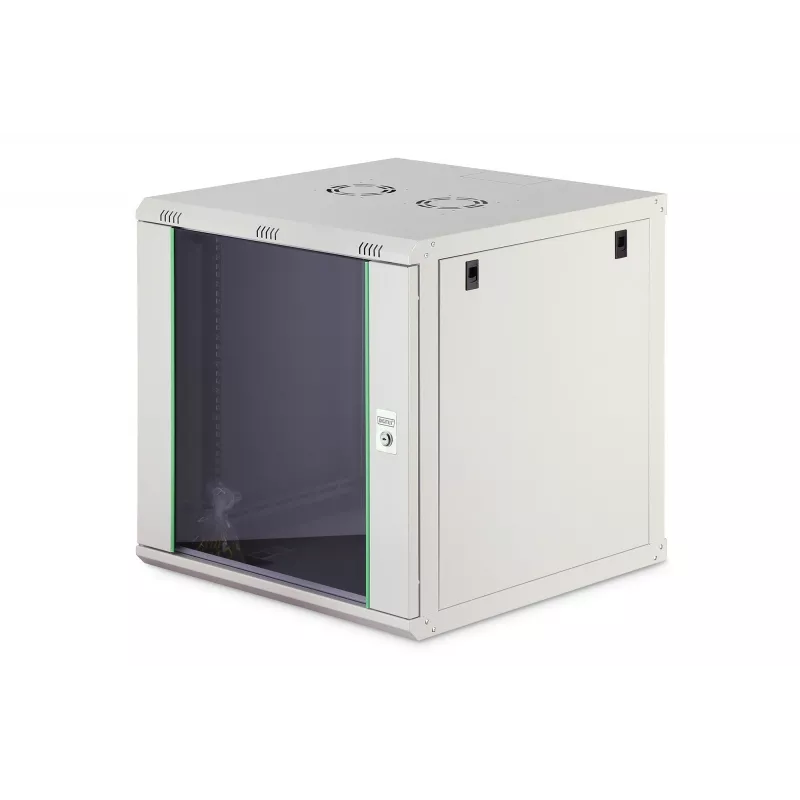

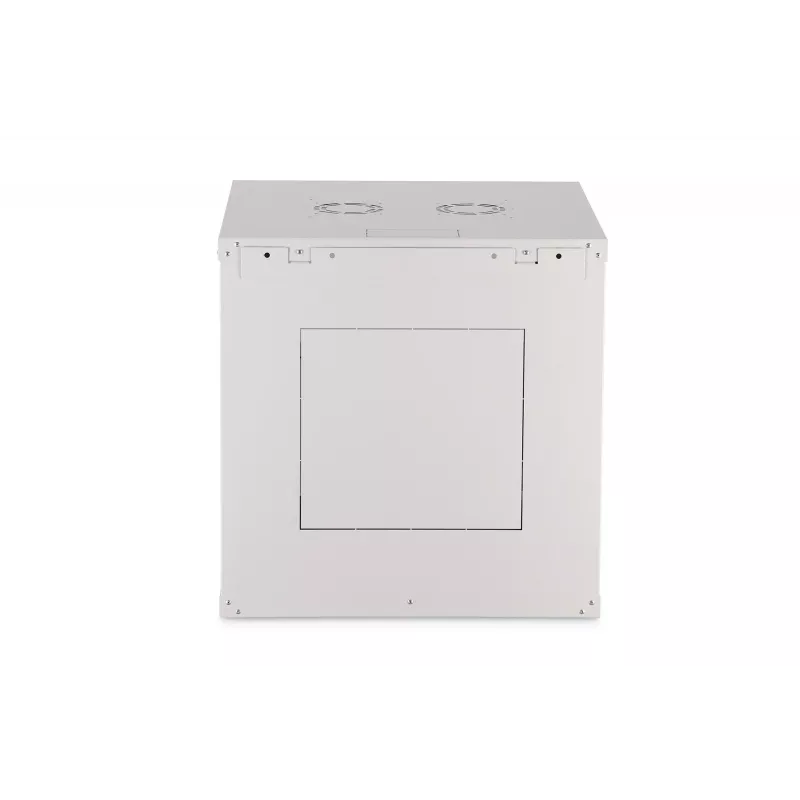

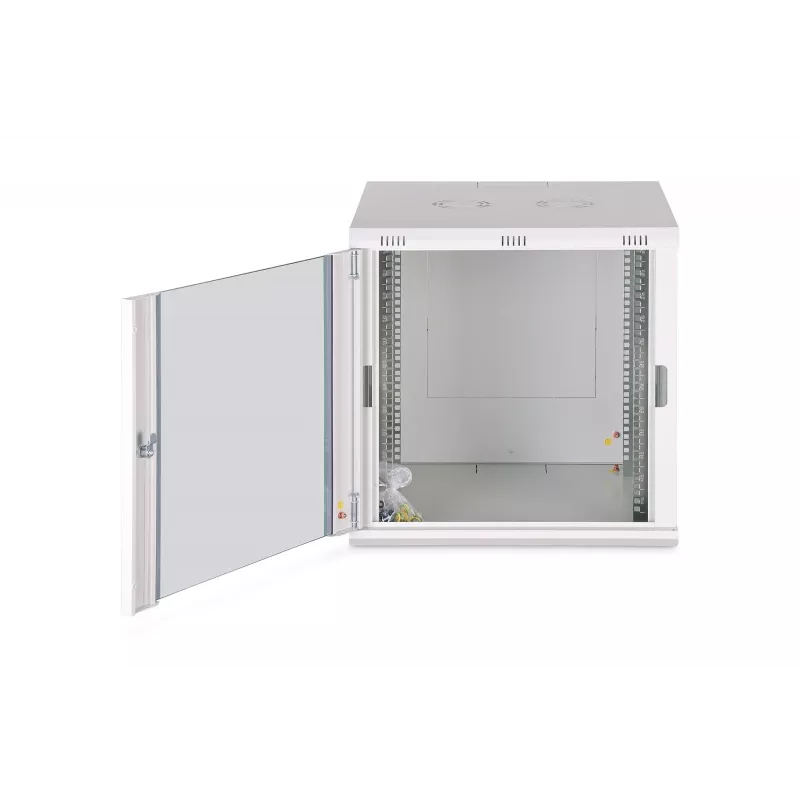

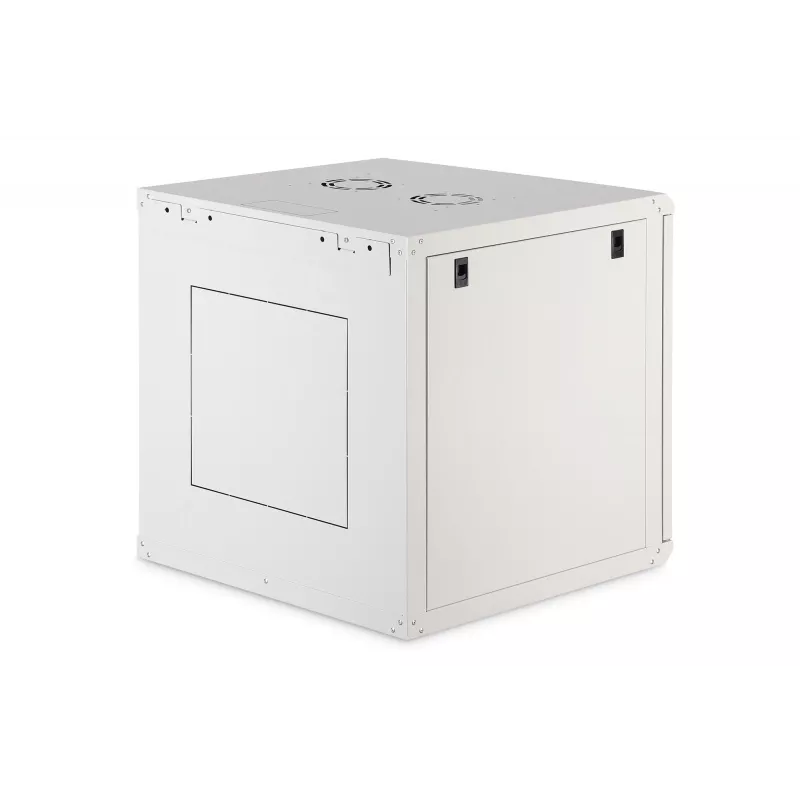

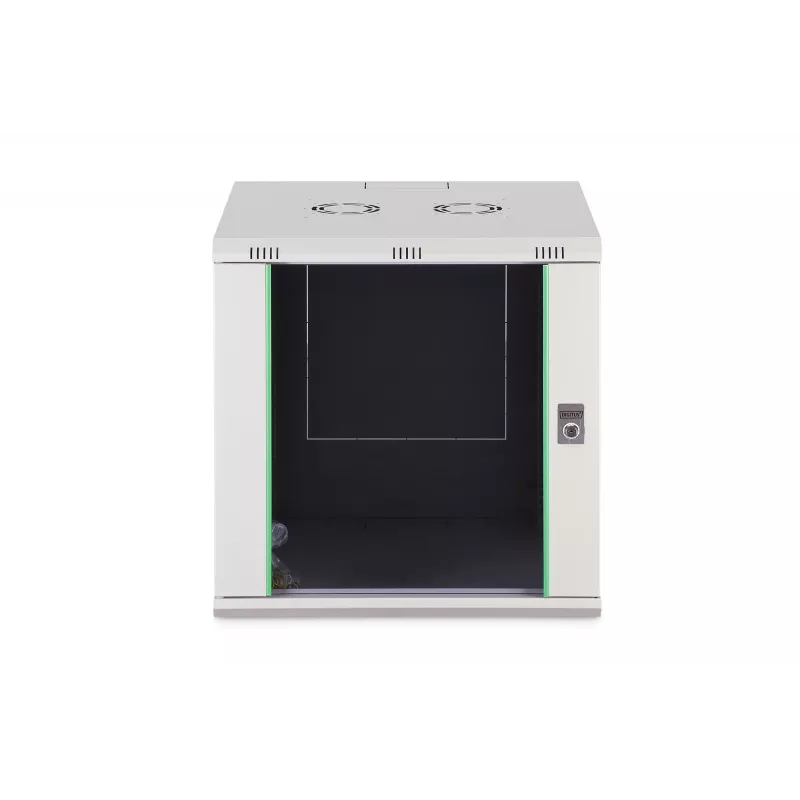

DIGITUS Dynamic-N sienas stiprinājuma skapis ir 12U, 19" korpuss, kas paredzēts tīkla un telekomunikāciju instalācijām. Tā izmēri ir 600 x 600 mm (P x D) ar kopējo augstumu 607 mm, nodrošina IP20 aizsardzību un tiek piegādāts nesamontētā veidā, lai optimizētu transportēšanu. Skapis ir izgatavots no uzticama 1,0–1,2 mm bieza tērauda loksnēm ar elektrostatisku pulverkrāsojumu gaiši pelēkā krāsā, un tajā ietilpst bloķējamas drošības stikla priekšdurvis tērauda rāmī, noņemami sānu paneļi un noņemams aizmugurējais panelis ērtai piekļuvei.

Priekšrocības

Nesamontēta piegāde samazina sūtījuma apjomu un ļauj ātri veikt montāžu uz vietas. Regulējamas, cinkotas 483 mm (19") priekšējās un aizmugurējās profila sliedes ar nolasāmiem vienību marķējumiem atbalsta standarta 19" aprīkojumu, un tās var iestatīt dažādos montāžas dziļumos. Iepriekš izštancētas kabeļu ievades jumtā, pamatnē un aizmugurē, kā arī jumta sagatavošana ventilatora modulim un ventilācijas spraugas nodrošina pasīvas un aktīvas gaisa plūsmas pārvaldības iespējas. Sienas montāža ir vienkāršota, izmantojot komplektā iekļauto montāžas plāksni un skaidras montāžas instrukcijas.

Piemērots

• Mazām serveru telpām un tīkla sadales skapjiem
• Biroju sakaru punktiem un komutācijas paneļiem
• Telekomunikāciju instalācijām, kurām nepieciešams 12U 19" skapis
• Vidēm, kur nepieciešami kompakti, pie sienas stiprināmi korpusi

Kad tas var nebūt piemērots

Šim skapim ir IP20 novērtējums, kas aizsargā pret cietiem priekšmetiem, bet nenodrošina aizsardzību pret ūdeni; tāpēc tas nav piemērots izmantošanai ārpus telpām vai mitrās vidēs. 12U ietilpība un maksimālais standarta montāžas dziļums (369–470 mm) ierobežo tā piemērotību lielākam serveru aprīkojumam vai dziļām tīkla ierīcēm.

Galvenās specifikācijas

• Skapja vienības: 12U
• Ārējie izmēri (P x D x A): 600 x 600 x 607 mm
• Montāžas dziļums komponentēm (standarta maksimums): 369–470 mm
• Materiāls: 1,0–1,2 mm tērauda loksne, pulverkrāsota
• Aizsardzības novērtējums: IP20

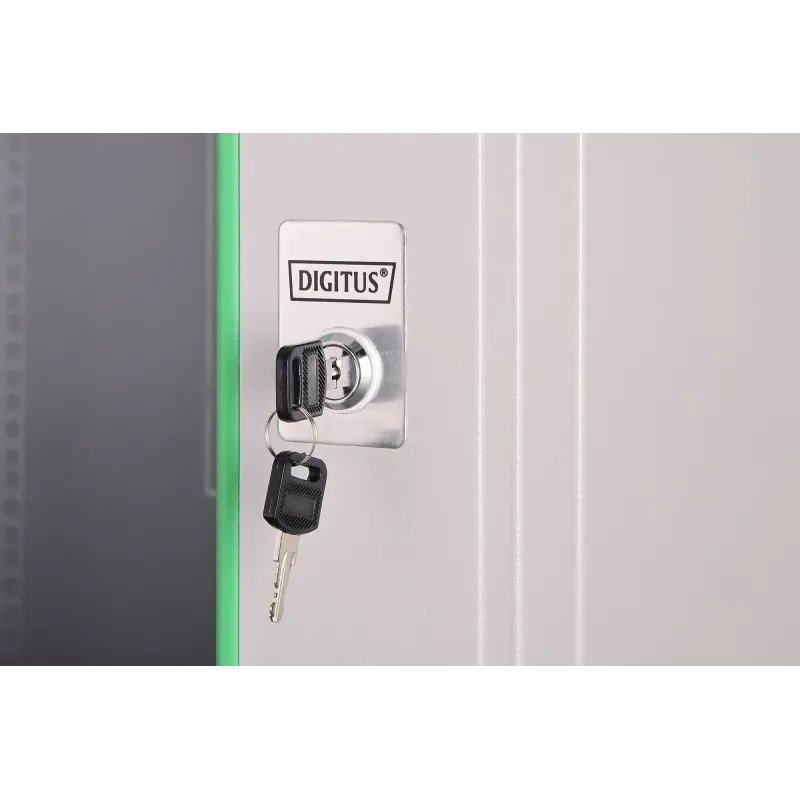

• Priekšdurvis: Bloķējams drošības stikls ar tērauda rāmi, 230° atvēršanas leņķis, 1 punkta slēdzene

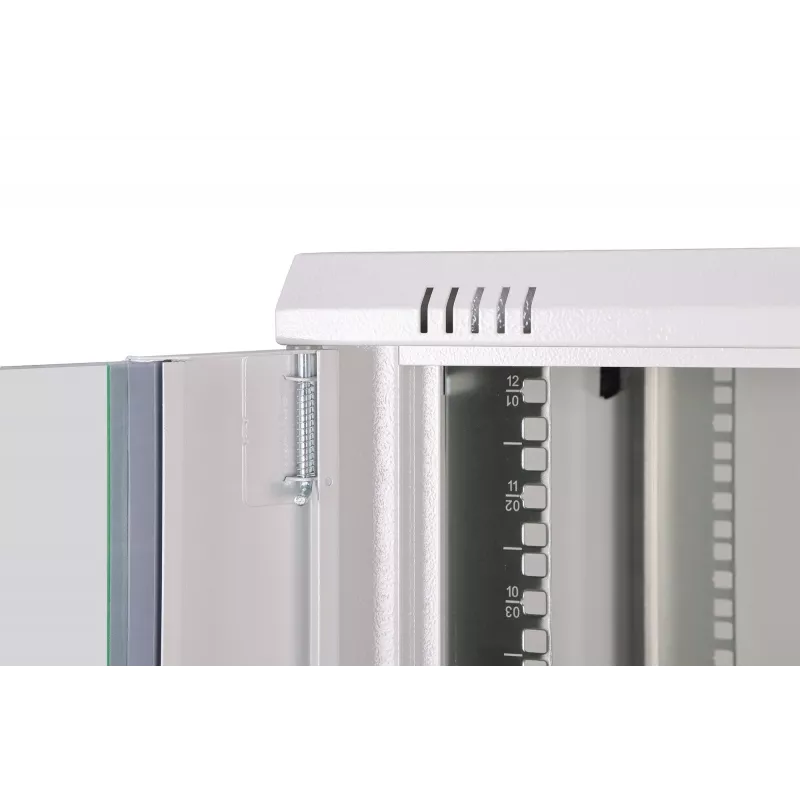

• Profila sliedes: Cinkotas 483 mm (19") priekšpusē un aizmugurē, dziļumā regulējamas, ar augstuma marķējumu

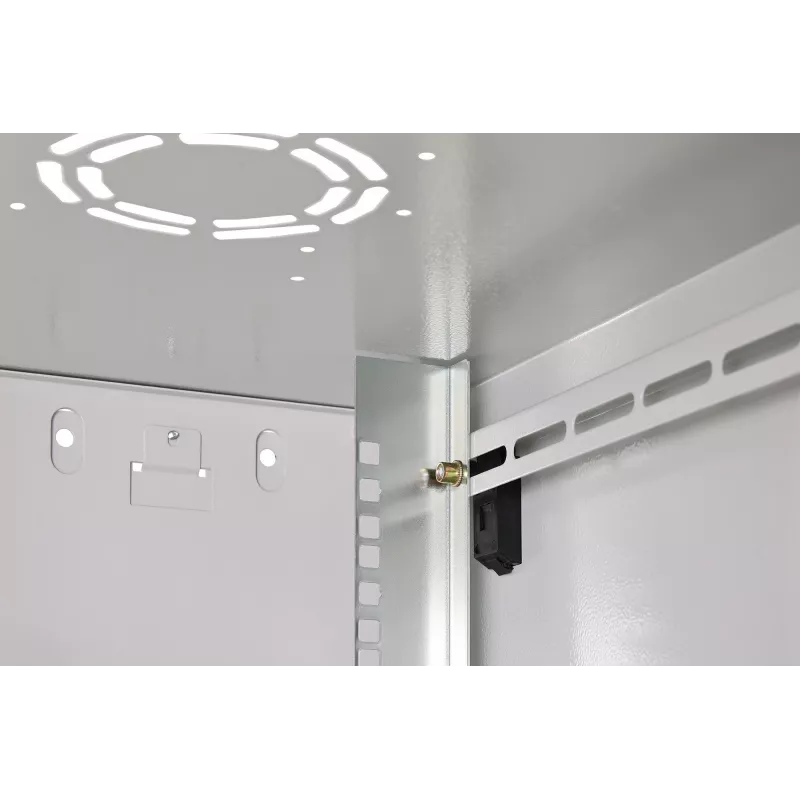

• Ventilācija: Iepriekš izštancēts jumts ventilatora modulim, ventilācijas spraugas pasīvai/aktīvai gaisa plūsmai
• Kabeļu ievade: Iepriekš izštancētas atveres jumtā, pamatnē un aizmugurē

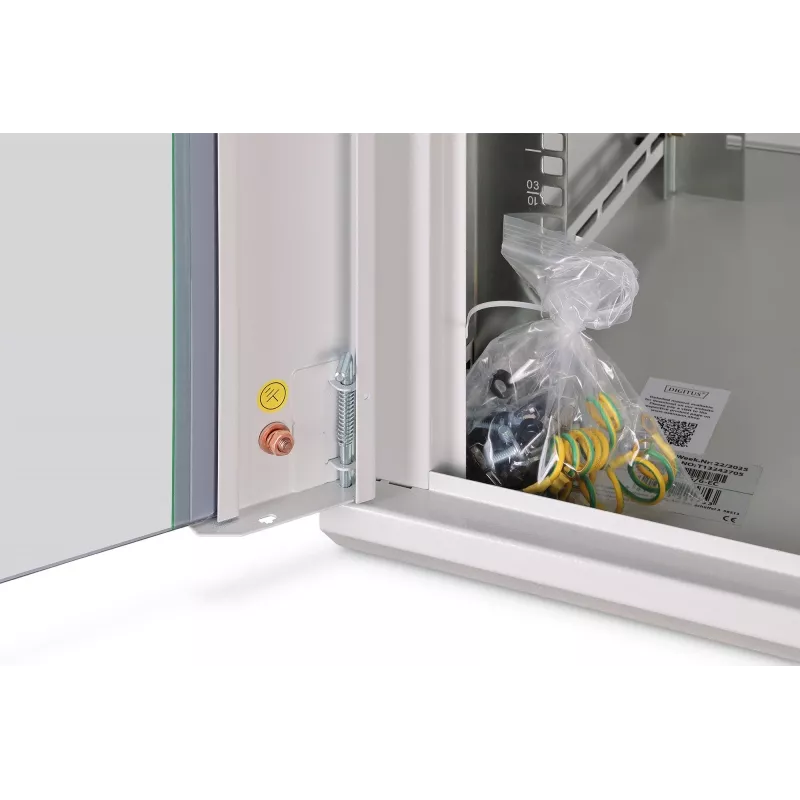

• Zemējuma punkti: 4 (pamatne, sānu panelis un priekšdurvis) ar aizsargvāciņiem
• Krāsa: Gaiši pelēka
• Svars (iesaiņots): 22,6 kg

Lietošanas instrukcija

Izņemiet plakanā iepakojuma skapi no iepakojuma un sekojiet pievienotajām instrukcijām, lai saliktu jumtu, pamatni, sānu paneļus un priekšējās/aizmugurējās durvis. Piestipriniet komplektā iekļauto sienas plāksni pie piemērotas nesošās sienas, pēc tam uzkariet un nostipriniet salikto korpusu uz plāksnes. Uzstādiet priekšējās un aizmugurējās 19" profila sliedes vajadzīgajā dziļumā un uzstādiet tīkla ierīces, komutācijas paneļus vai citu 19" aprīkojumu. Izmantojiet iepriekš izštancētās kabeļu ievades, lai izvadītu kabeļus, un uzstādiet ventilatora moduli jumtā, ja nepieciešama aktīva ventilācija. Aizslēdziet priekšdurvis ar komplektā iekļauto atslēgu, lai nodrošinātu aprīkojumu.

Kas jāapsver pirms iegādes

• Pārliecinieties, vai IP20 aizsardzība ir pietiekama uzstādīšanas videi (nav paredzēts āra vai mitrām vietām)
• Pārbaudiet ierīču dziļumu attiecībā pret pieejamo montāžas dziļumu (369–470 mm)
• Nodrošiniet, lai sienas konstrukcija spētu izturēt skapja un uzstādītā aprīkojuma svaru (nepieciešama montāžas plāksne)
• Izlemiet, vai nepieciešama aktīva dzesēšana, un, ja jā, vai tiks uzstādīts saderīgs ventilatora modulis

Ieteikumi

Uzstādiet montāžas plāksni masīvā sienas materiālā vai piemērotos enkuros, vienmērīgi sadaliet aprīkojuma svaru pa sliedēm un izmantojiet iepriekš izštancētās ievades un kabeļu pārvaldību, lai nodrošinātu netraucētu gaisa plūsmu. Uzlabotai dzesēšanai uzstādiet saderīgu ventilatora moduli jumtā un nodrošiniet, lai ventilācijas spraugas paliktu tīras.
