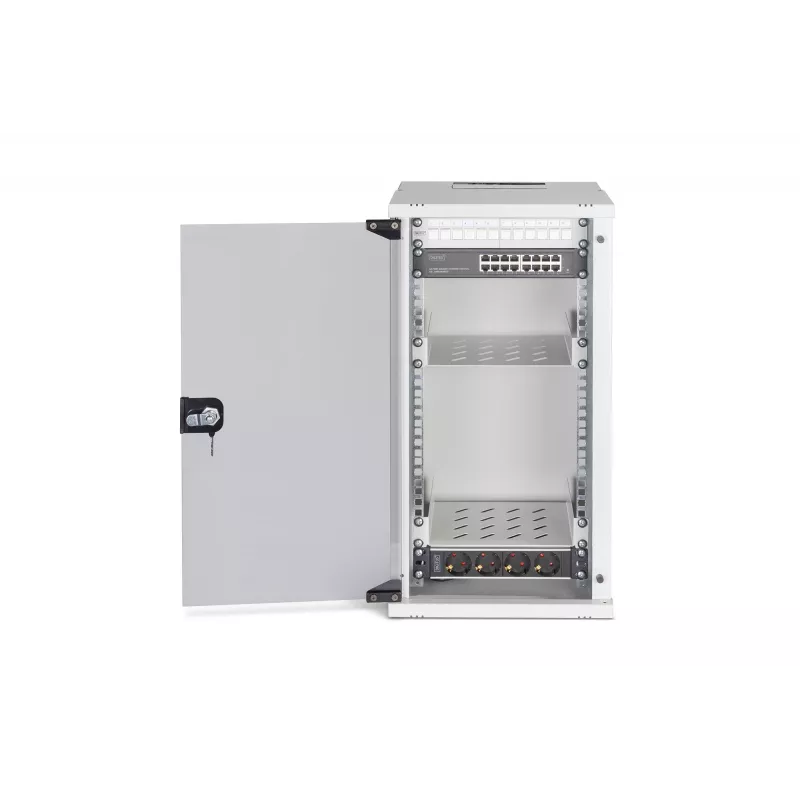

Sienas stiprinājuma statīvs Digitus DN-49104-SET 12U 60kg IP20 pelēks

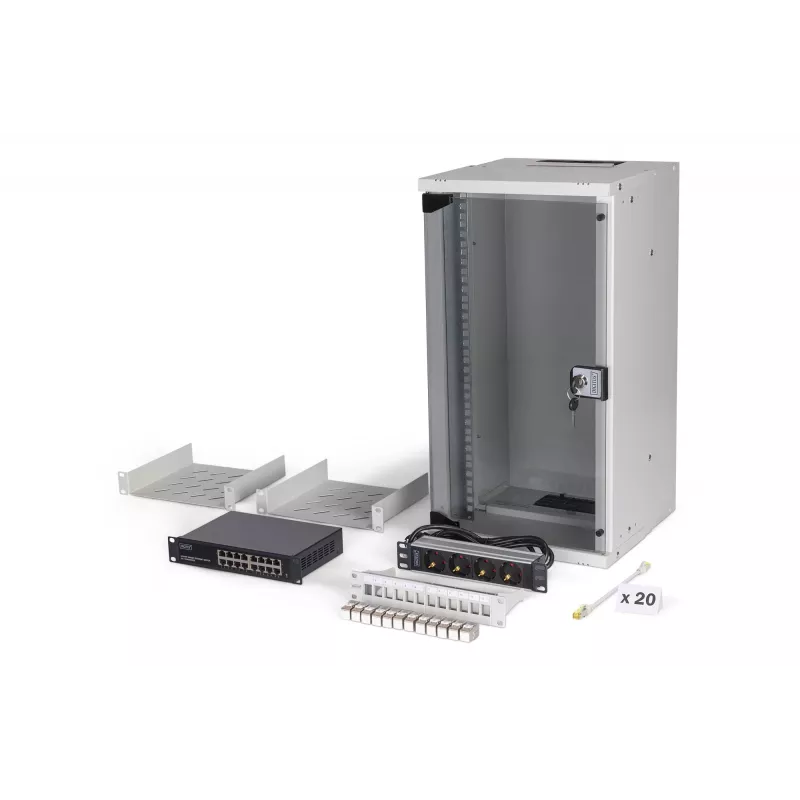

Pilns komplekts kompakta 254 mm (10") tīkla uzstādīšanai, ietverot 12U sienas stiprinājuma SOHO PRO skapi (neizjauktā veidā), plauktus, kontaktligzdu bloku, 16-portu Gigabit slēdzi, 12-portu modulāro ielāpu paneli, divpadsmit CAT6A ekranētus keystone moduļus un 20 īsus CAT6A S/FTP komutācijas kabeļus. Komplekts paredzēts maziem birojiem, mājas videi vai apakšsadales vietām ar ierobežotu telpu, un tiek piegādāts kompaktā kastē ar soli-pa-solim montāžas instrukcijām. 12U statīvs atbalsta līdz 60 kg, un tam ir IP20 aizsardzības klase.

Priekšrocības

Šis komplekts satur saskaņotus DIGITUS komponentus ātrai un saskaņotai IT kabeļu infrastruktūrai: tērauda, slēgta rāmja 12U sienas stiprinājuma skapi, strāvas sadalītāju ar zemējuma kontaktu, Gigabit slēdzi, kas atbilst vispārpieņemtajiem IEEE standartiem, 12-portu modulāro ielāpu paneli un ekranētus CAT6A keystone moduļus, kas piemēroti 10GBase-T un PoE variantiem. Īsi 0,25 m CAT6A S/FTP komutācijas kabeļi ir iekļauti, lai vienkāršotu pārslēgšanu skapja iekšpusē. Skapis tiek piegādāts neizjauktā veidā, lai samazinātu transportēšanas apjomu un atvieglotu sienas montāžu.

Piemērots

• Maziem biroja vai mājas tīkliem ar ierobežotu statīva dziļumu
• Apakšsadales skapjiem un sakaru sadales punktiem
• Vidēm, kur nepieciešami ekranēti CAT6A savienojumi un PoE atbalsts
• Instalācijām, kur nepieciešams kompakts 10" (254 mm) statīvs

Galvenās specifikācijas

• Statīva tips: Sienas stiprinājuma SOHO PRO skapis, 12U, slēgts rāmis
• Ārējie izmēri (A x P x D): 595 x 315 x 300 mm (piegādāts neizjauktā veidā)
• Statīva ietilpība: 12U, maks. slodze 60 kg
• Aizsardzība: IP20
• Materiāls / krāsa: Tērauds, pelēks
• Iekļauts strāvas sadalītājs: 1U, 4 kontaktligzdas ar zemējuma kontaktu, 250 V maiņstrāva / 16 A, 2 m barošanas kabelis (H05VV-F 3G 1,5 mm²)
• Slēdzis: 16-portu Gigabit Ethernet, atbilst IEEE 802.3/802.3u/802.3ab/802.3x
• Ielāpu panelis: 12-portu modulārs ielāpu panelis
• Keystone moduļi: 12 × CAT6A ekranēti, 10GBase-T, 500 MHz, PoE/PoE+/4PPoE saderīgi (IEEE 802.3af/at/bt), GHMT sertificēti
• komutācijas kabeļi: 20 × CAT6A S/FTP, Cu, LSZH, AWG 26/7, 0,25 m, pelēki

Lietošana

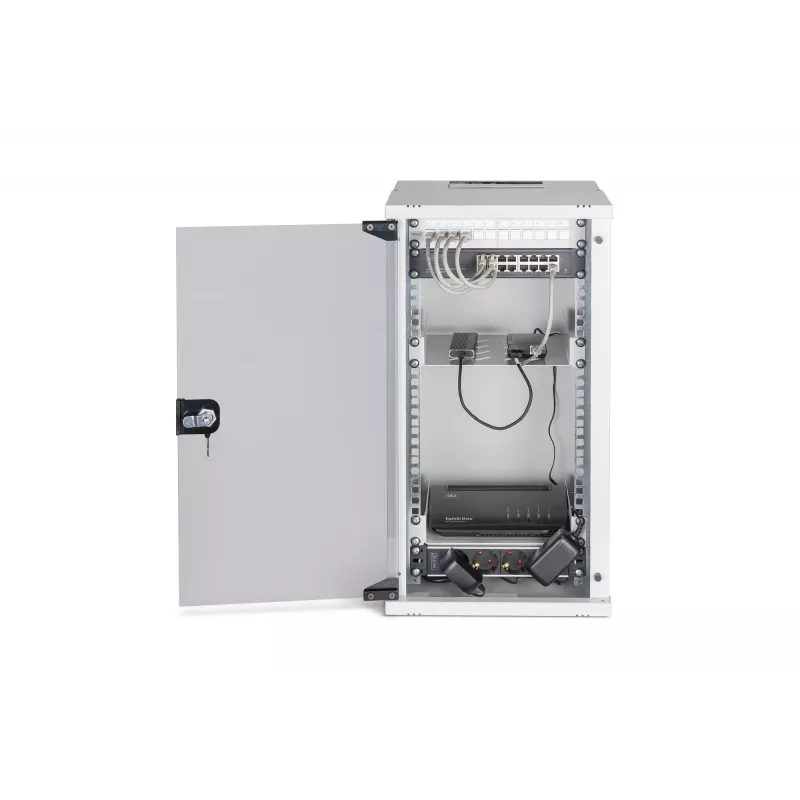

Samontējiet un uzstādiet 12U SOHO PRO skapi uz piemērotas sienas atbilstoši pievienotajām soli-pa-solim instrukcijām. Uzstādiet 1U plauktus un nostipriniet slēdzi un ielāpu paneli statīva sliedēs. Ievietojiet keystone moduļus modulārajā ielāpu panelī, pievienojiet pastāvīgo horizontālo kabeļu instalāciju keystone pieslēgvietām un izmantojiet iekļautos 0,25 m komutācijas kabeļus, lai savienotu slēdža portus ar paneļa portiem. Pievienojiet kontaktligzdu bloku piemērotai elektrotīkla kontaktligzdai un droši novietojiet strāvas kabeļus skapī. Pārbaudiet tīkla savienojuma indikatorus un pārbaudiet savienojamību pēc kabeļu instalācijas pabeigšanas.

Ieteikumi

Lai nodrošinātu vislabāko veiktspēju, izmantojiet ekranētu ārējo kabeļu instalāciju, kad tiek izmantoti keystone moduļi, un nodrošiniet pareizu skapja un ielāpu paneļu zemējumu. Nepārsniedziet noteikto 60 kg slodzi un ievērojiet vietējos elektroinstalācijas noteikumus, pievienojot strāvas sadalītāju.
