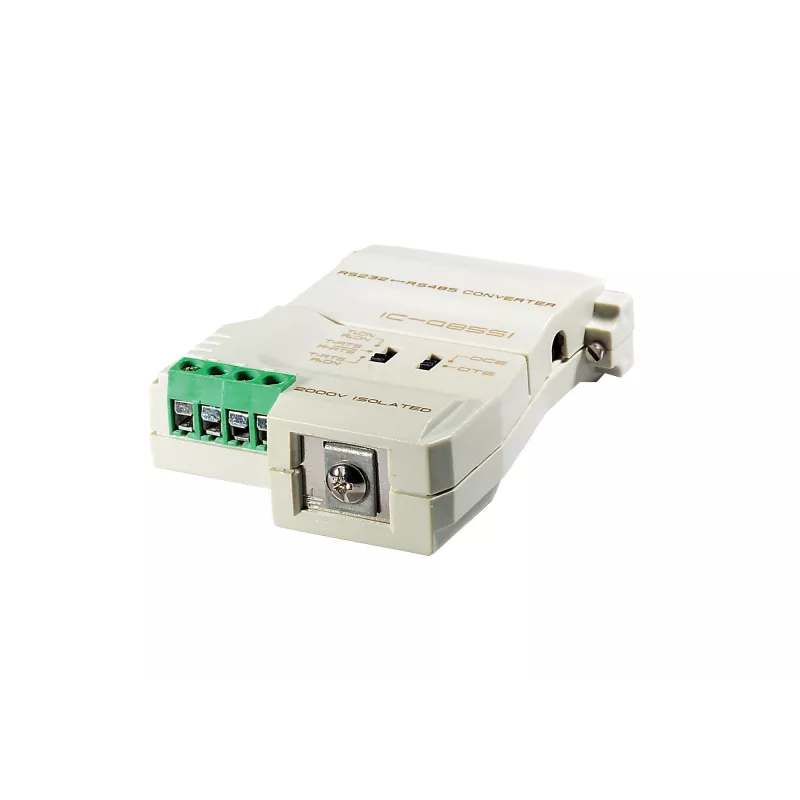

Signāla pārveidotājs ATEN IC485SI-AT-GG balts

IC485S ir kompakts divvirzienu signāla pārveidotājs, kas pārveido RS-232 signālus uz/no RS-422/RS-485 tālsatiksmes seriālajai komunikācijai līdz 1200 m attālumā. ATEN IC485SI-AT-GG modelis ir baltā krāsā, ar kompaktiem izmēriem (54,5 mm × 79 mm × 21 mm) un vieglu svaru 0,05 kg, nodrošinot vietu taupošu risinājumu pārveidošanai starp seriālajām saskarnēm, vienlaikus saglabājot uzticamu datu pārraidi.

Priekšrocības

Pārveidotājs atbalsta divvirzienu pārveidi starp RS-232 un RS-422/RS-485, nodrošina komunikāciju lielos attālumos līdz 1200 m un ļauj pieslēgt līdz pat 32 centrmezgliem. Tam ir uzraudzības funkcionalitāte, lai apstiprinātu datu plūsmu starp pievienotajām ierīcēm, un tas tiek piegādāts kompaktā, vieglā korpusā, kas piemērots ierobežotām instalācijām.

Piemērots

• Seriālo komunikāciju pagarināšanai lielos attālumos (līdz 1200 m)
• RS-232 ierīču integrēšanai RS-422/RS-485 tīklos
• Rūpniecības un ēku automatizācijai, kur nepieciešami vairāki centrmezgli vai mezgli (līdz 32 centrmezgliem)
• Vidēm, kur nepieciešami kompakti, zema profila pārveidotāji

Galvenās specifikācijas

• Modelis: ATEN IC485SI-AT-GG (IC485S)
• Funkcija: 2 virzienu RS-232 ↔ RS-422/RS-485 pārveidotājs
• Maksimālais attālums: 1200 m
• Topoloģijas atbalsts: līdz 32 centrmezgliem
• Krāsa: Balta
• Izmēri (P×A×D): 54,5 mm × 79 mm × 21 mm
• Svars: 0,05 kg
• Zīmols: ATEN
• MPN: IC485SI-AT-GG
• EAN: 4710423772137

Kā lietot

Pievienojiet RS-232 ierīci pārveidotāja RS-232 portam un savienojiet RS-422/RS-485 pusi ar mērķa kopni saskaņā ar jūsu instalācijas elektroinstalācijas shēmu. Barojiet pārveidotāju, kā norādīts ražotāja instrukcijās, un pārbaudiet savienojumu/aktivitāti, izmantojot iebūvētos uzraudzības indikatorus. Konfigurējiet pārraides ātrumu un seriālos parametrus pievienotajās ierīcēs, lai tie atbilstu; pārveidotājs veic caurspīdīgu signāla tulkošanu bez papildu protokola pārveides.

Ieteikumi

Uzticamiem tālsatiksmes savienojumiem izmantojiet atbilstošu vītā pāra kabeli ar pareizu terminēšanu un zemējumu. Izvietojot vairākus centrmezglus, plānojiet mezglu adresāciju un kabeļu izkārtojumu, lai ievērotu RS-485 tīkla ierobežojumus, un skatiet ATEN dokumentāciju detalizētiem elektroinstalācijas un uzstādīšanas norādījumiem.
