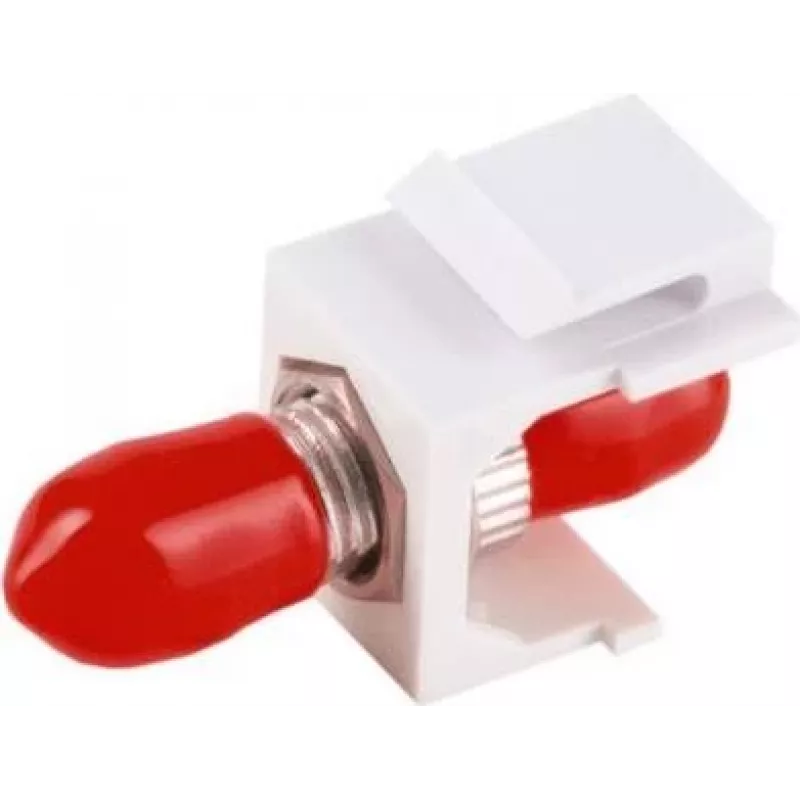

Šķiedru optikas Keystone savienotājs ShiverPeaks 08-10221 ST–ST vienkāršais daudzmodu (MM) sarkans

ShiverPeaks šķiedru optikas Keystone savienotājs 08-10221 ir ST–ST vienkāršais daudzmodu (MM) iestrādes savienotājs sarkanā krāsā, paredzēts ievietošanai Keystone sienas plāksnēs vai komutācijas paneļos. Tas nodrošina ST feruļu termināļus abos galos, lai izveidotu vienas šķiedras simplex savienojumu, ļaujot ērti savienot ar iekārtām vai savienotājkabeļiem, kas izmanto ST interfeisu. Šis Keystone tipa korpuss vienkāršo montāžu standarta Keystone atverēs un atbalsta daudzmodu LAN, telekomunikāciju komutāciju un īsa attāluma datu vai audio/video pārraidi, kur nepieciešams ST savienotājs un Keystone formas faktors.

Priekšrocības

Keystone formāts nodrošina vienkāršu iespraužamu uzstādīšanu sienas plāksnēs un komutācijas paneļos bez papildu adapteriem. ST–ST simplex ferules piedāvā tiešu, ar atslēgu vadāmu bajonetes savienojumu, kas ir plaši savietojams ar mantotajām un pašreizējām daudzmodu šķiedru komutācijas iekārtām. Sarkanā krāsa nodrošina skaidru vizuālo identifikāciju šķiedru tipu vai tīklu segmentēšanai un palīdz samazināt savienojuma kļūdas vairāku līniju instalācijās. Iestrādes konstrukcija samazina kabeļa apjomu savienojuma punktā un saglabā šķiedras izlīdzinājumu uzticamai signāla pārraidei īsos daudzmodu savienojumos.

Piemērots

• Daudzmodu LAN komutācijai un ēku pamattīkla sadalei
• Īsa attāluma telekomunikāciju un tīkla iekārtu starpsavienojumiem
• Audio/video pārraidei vietējiem AV statīviem un studijām
• Keystone sienas plākšņu vai komutācijas paneļu instalācijām, kurām nepieciešami ST interfeisi

Galvenās specifikācijas

• Savienotāja tips: ST uz ST dupleksa stila simplex iestrādes (vienas šķiedras simplex)
• Šķiedras režīms: Daudzmodu (MM)
• Montāžas formas faktors: Keystone tipa korpuss iespraužamai montāžai sienas plāksnē vai komutācijas panelī
• Pulējums/tips: Keramiskās ferules izlīdzinājums ST savienojumam (ST bajonete)
• Krāsa: Sarkana vizuālai identifikācijai
• Lietojuma diapazons: Īsa attāluma komutācija un starpsavienojumi ēku iekšienē

Kā lietot

Iespiediet Keystone tipa savienotāju saderīgā Keystone atverē, līdz tas nofiksējas; pārliecinieties, ka modulis ir droši ievietots plāksnē vai panelī. Savienojiet ar ST terminētu daudzmodu savienotājkabeli vai iekārtas adapteri, izlīdzinot ar atslēgu vadāmo bajonetes feruli un veicot pagriežamas fiksācijas darbību, līdz ferule iegulstas. Iestrādes lietošanai novadiet pievienoto šķiedru tikai ar viegliem izliekumiem, izvairoties no stingiem rādiusiem; uzturiet pareizu stiepes samazinājumu abos galos, lai novērstu mehānisku slodzi uz šķiedru. Pirms savienošanas pārbaudiet gala virsmas un tīriet ar piemērotiem šķiedru tīrīšanas instrumentiem, lai samazinātu ievades zudumus un atstarojumus.

Ieteikumi

Izmantojiet šo ST–ST daudzmodu Keystone savienotāju īsa diapazona daudzmodu saitēm un komutācijai; pārbaudiet savienotāju tīrību un izmantojiet atbilstošus daudzmodu šķiedru tipus (piem., OM1/OM2/OM3), lai uzturētu gaidīto veiktspēju. Izvairieties no pārmērīgas mehāniskas slodzes un aizsargājiet uzstādītos savienotājus putekļu necaurlaidīgās Keystone plāksnēs vai pārklātos paneļos, kad tie netiek izmantoti.
