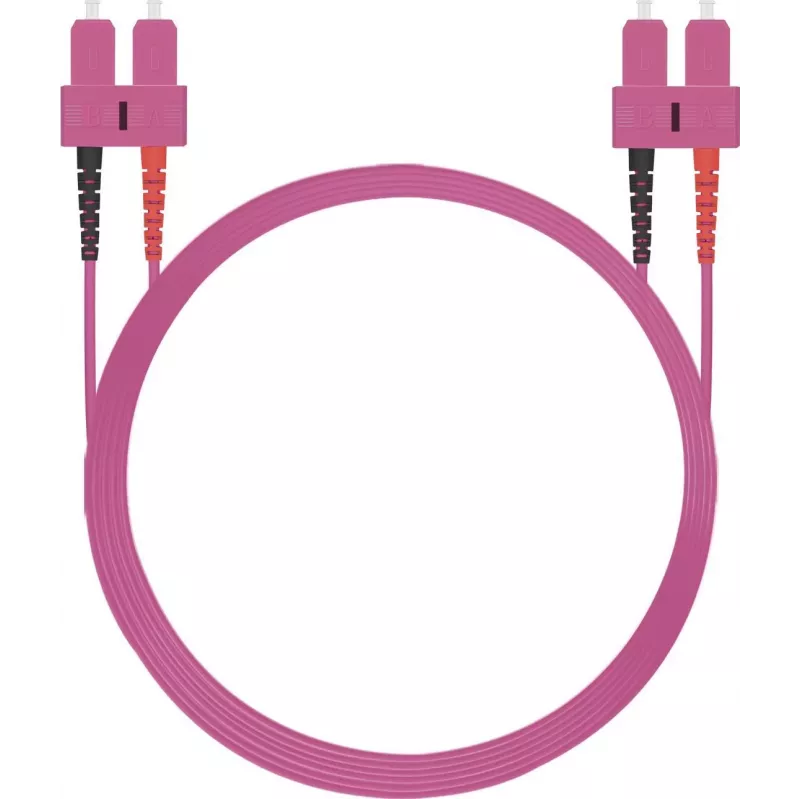

Šķiedru optikas komutācijas kabelis helos 50/125µm OM4 SC-SC Duplex 0,5 m

helos 50/125µm OM4 SC-SC Duplex 0,5 m šķiedru optikas komutācijas kabelis ir daudzmodu dupleksais kabelis, kas paredzēts īsiem ātrdarbīgiem savienojumiem datu centros un tīkla plauktos. Izgatavots ar 50/125 µm serdes/apvalka daudzmodu šķiedrām, kas klasificētas kā OM4, šis 0,5 m SC-SC kabelis nodrošina uzticamus dupleksos savienojumus starp serveriem, komutatoriem un ielāpu paneļiem, vienlaikus saglabājot zemu ievades zudumu un stabilu optisko veiktspēju.

Priekšrocības

OM4 klasifikācija piedāvā uzlabotu joslas platumu un sasniedzamību daudzmodu lietojumiem salīdzinājumā ar zemākām OM klasēm, ļaujot sasniegt lielākus datu pārraides ātrumus īsos attālumos. SC-SC dupleksie savienotāji nodrošina vienkāršu savienošanu un stabilu mehānisko izlīdzināšanu. Īsais 0,5 m garums samazina lieko kabeļa brīvkustību blīvā plauktu vidē un palīdz uzturēt kārtīgu kabeļu pārvaldību. Kabeļa uzbūve ir vērsta uz zemu ievades zudumu un konsekventu vājinājumu, lai nodrošinātu drošu tīkla veiktspēju.

Piemērots

• Īsa attāluma mugurkaula un ielāpu savienojumi datu centros un serveru telpās
• Starpsavienojumi starp komutatoriem, maršrutētājiem un ielāpu paneļiem plauktos
• Augsta blīvuma tīkla korpusi, kur nepieciešami īsi dupleksie savienojumi
• Daudzmodu optiskie savienojumi, izmantojot OM4 šķiedras 10GbE, 40GbE vai 100GbE īsos attālumos

Galvenās specifikācijas

• Šķiedras tips: daudzmodu, 50/125 µm serde/apvalks
• Daudzmodu klase: OM4
• Savienotāja tips: SC uz SC duplekss
• Garums: 0,5 m
• Pulējums/tips: dupleksi pārī savienoti savienotāji ar atslēgas orientāciju raidīšanas/saņemšanas izlīdzināšanai
• Tipisks lietojums: īsa attāluma ātrdarbīgi savienojumi plauktos un ielāpu paneļos

Lietošanas instrukcija

Uzstādiet helos OM4 SC-SC duplekso ielāpu kabeli, izlīdzinot SC savienotājus ar atbilstošajiem SC portiem iekārtās, vajadzības gadījumā nodrošinot pareizu TX/RX orientāciju. Viegli ievietojiet savienotājus, līdz tie nofiksējas, un pārbaudiet savienojuma statusu pieslēgtajās ierīcēs. Izvairieties no kabeļa locīšanas ārpus ieteiktā liekuma rādiusa un nostipriniet lieko garumu, lai uzturētu kārtīgu maršrutēšanu un samazinātu spriedzi uz savienotājiem. Testēšanai izmantojiet piemērotus optiskos jaudas mērītājus vai gaismas avotus un ievērojiet standarta daudzmodu šķiedru testēšanas procedūras.

Ieteikumi

Uzglabājiet un rīkojieties ar kabeli tīrā vidē, lai novērstu savienotāju gala virsmu piesārņošanu. Pirms savienošanas pārbaudiet un, ja nepieciešams, notīriet savienotāju gala virsmas. Izvairieties no pārmērīgas locīšanas un vilkšanas; ievērojiet ražotāja norādītos liekuma rādiusa un stiepes ierobežojumus. Izmantojiet šo 0,5 m duplekso ielāpu kabeli iekšējai plauktu un īsai starpplauktu savienošanai, kur nepieciešama OM4 daudzmodu veiktspēja.
