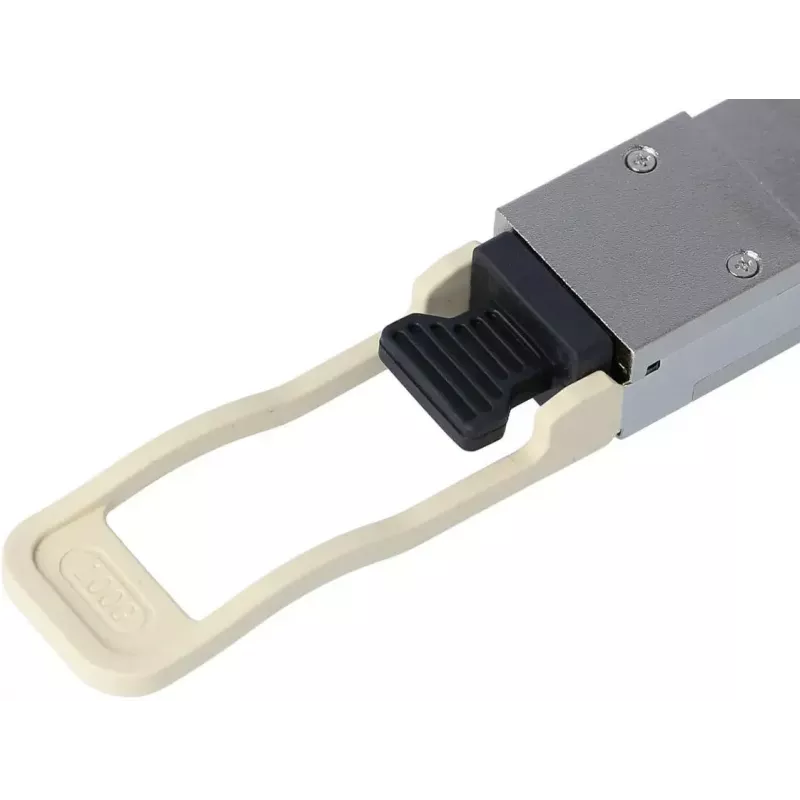

Šķiedru optikas raiduztvērēja modulis BlueOptics ACM761-BO QSFP28 MTP/MPO

BlueOptics ACM761-BO QSFP28 MTP/MPO ir šķiedru optikas raiduztvērēja modulis, kas paredzēts 100G ātrgaitas datu pārraidei datu centros un uzņēmumu tīklos. Izgatavots QSFP28 formas faktorā, tas izmanto MTP/MPO daudzšķiedru savienotāju un atbalsta 100GBASE-SR4 daudzmodu pārraidi ar 850 nm lāzeriem un uztvērējiem. Modulis ir ievietots alumīnija korpusā un sver aptuveni 40 g, piedāvājot kompaktu risinājumu komutatoriem, maršrutētājiem un citām tīkla iekārtām, kas pieņem QSFP28 optiskos moduļus.

Priekšrocības

Modulis atbilst MSA saderīgām QSFP28 specifikācijām, lai nodrošinātu savietojamību ar aparatūras platformām, kas atbalsta 100GBASE-SR4 optiku. Augstas kvalitātes optisko un elektronisko komponentu izmantošana nodrošina ilgstošu darbību un ilgu kalpošanas laiku. MTP/MPO savienotājs ļauj veikt paralēlu daudzšķiedru pārraidi apkopotām 100 Gbit/s saitēm un nodrošina vienkāršu kabeļu savienošanu ar MPO maģistrālajiem kabeļiem vai MPO iespējotu ielāpu paneļiem. Alumīnija korpuss nodrošina uzticamu mehānisko aizsardzību, vienlaikus saglabājot zemu svaru.

Piemērots

• Datu centru augšupsaitēm un mugurkaula-lapu savienojumiem
• Augstas veiktspējas komutatoru-komutatoru starpsavienojumiem
• Tīkla agregācijai un kodola sadalei
• Glabāšanas tīkliem un serveru fermu starpsavienojumiem

Galvenās specifikācijas

• Formas faktors: QSFP28
• Datu pārraides ātrums: 100 Gbps (100GBASE-SR4)
• Savienotājs: MTP / MPO daudzšķiedru
• Viļņa garums: 850 nm (raidītājs un uztvērējs)
• Saderīgs šķiedras tips: Daudzmodu šķiedra (MMF)
• Maksimālais tipiskais sasniedzamības attālums: līdz 100 m pa piemērotu daudzmodu šķiedru (OM3/OM4, ja piemērojams)
• Korpusa materiāls: alumīnijs
• Svars: aptuveni 0,04 kg

Kā lietot

Uzstādiet BlueOptics ACM761-BO, ievietojot to saderīgā QSFP28 slotā komutatorā, maršrutētājā vai citā tīkla ierīcē, kamēr ierīce ir izslēgta vai saskaņā ar iekārtas piegādātāja atļauto. Pievienojiet MPO/MTP daudzšķiedru ielāpa kabeli starp raiduztvērēju un atbilstošo MPO ielāpu paneli vai tieši citam MPO iespējotam raiduztvērējam, ievērojot pareizu polaritāti un šķiedru kartējumu. Pārbaudiet saites statusu un, ja pieejams, iespējojiet vai pārbaudiet digitālo diagnostiku (DDM/DOM), izmantojot resursdatora ierīci, lai uzraudzītu tādus parametrus kā optiskā jauda un temperatūra.

Ieteikumi

Pārliecinieties, ka resursdatora aparatūra atbalsta 100GBASE-SR4 QSFP28 moduļus un MPO/MTP savienojamību. Izmantojiet sertificētu OM3/OM4 daudzmodu šķiedru un atbilstošus MPO/MTP ielāpu vadus, lai sasniegtu norādīto sasniedzamību un veiktspēju. Ievērojiet ESD piesardzības pasākumus apstrādes laikā un izvairieties no savienotāju gala virsmu piesārņošanas; pirms savienošanas pārbaudiet un notīriet MPO ferulas ar piemērotiem instrumentiem. Apstipriniet DDM/DOM savietojamību mērķa ierīcē, ja nepieciešama attālināta uzraudzība.
