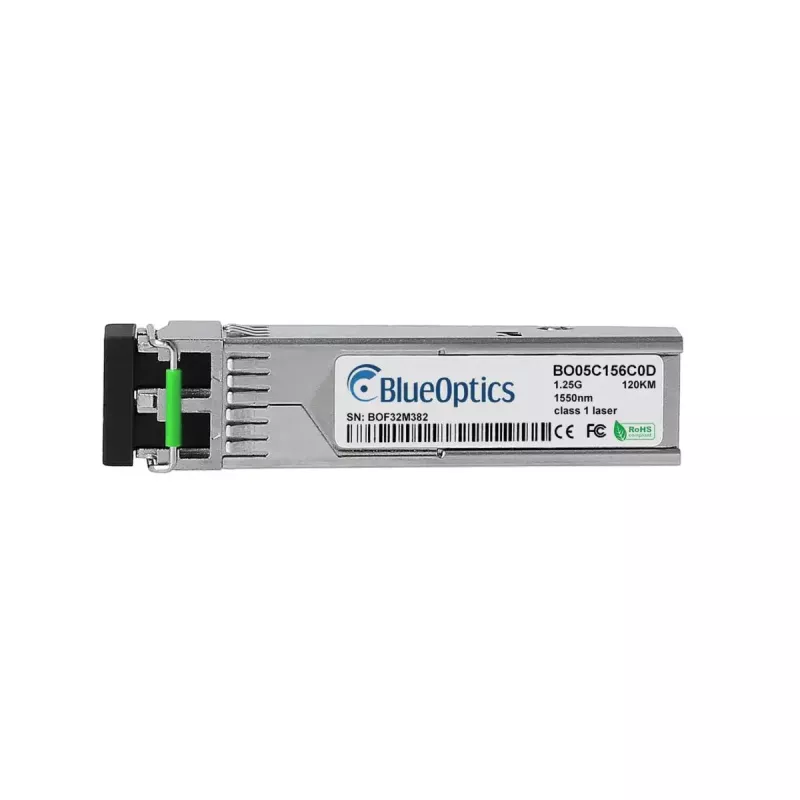

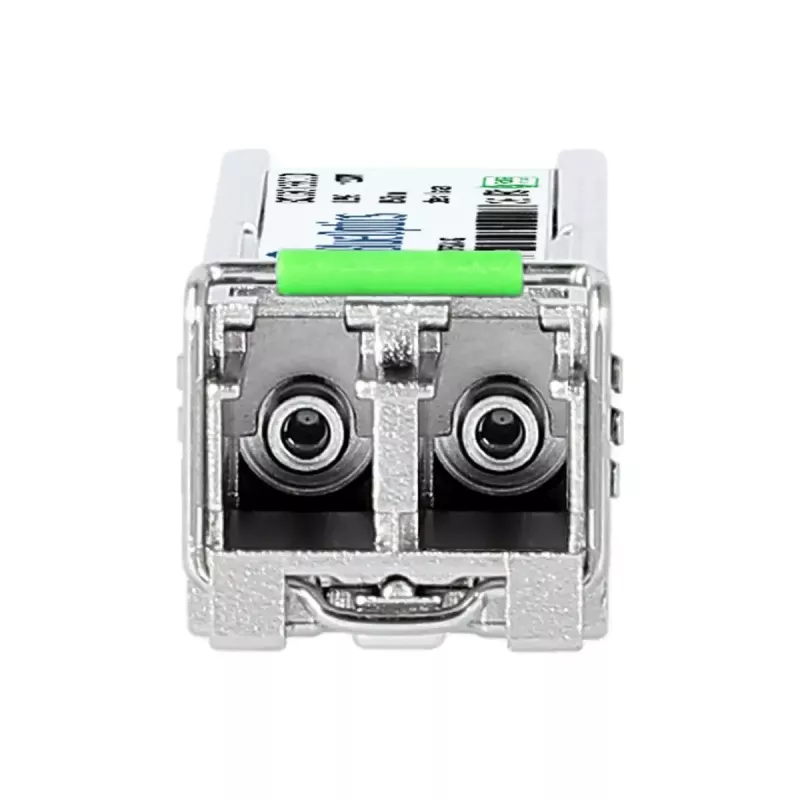

Šķiedru optikas raiduztvērēja modulis BlueOptics GLC-ZX-SMD-120-BO 120000 m

BlueOptics GLC-ZX-SMD-120-BO ir vienmoda SFP šķiedru optikas raiduztvērēja modulis, kas paredzēts datu pārraidei lielos attālumos līdz 120 000 m (120 km). Alumīnija korpusā ievietotais un aptuveni 20 g smagais 1000BASE‑ZX modulis izmanto LC duplekso savienojamību un darbojas 1550 nm viļņa garumā gan raidīšanai, gan uztveršanai, nodrošinot atbalstu 1,25 Gbit/s optiskajiem kanāliem pa vienmodas šķiedru. Modulis atbilst MSA SFP formas faktora standartiem un ir paredzēts lietošanai tīkla iekārtās, kas pieņem standarta SFP 1000BASE‑ZX raiduztvērējus.

Priekšrocības

Kompaktais alumīnija korpuss piedāvā vieglu, bet izturīgu risinājumu liela attāluma šķiedru kanāliem, vienlaikus ierobežojot elektromagnētiskos traucējumus. Izstrādāts saskaņā ar SFP un MSA specifikācijām, modulis atbalsta parastos ātrdarbīgos protokolus, piemēram, Ethernet un Fibre Channel over Ethernet gigabitu ātrumā. Izgatavots ar optiku un IC komponentēm, kas iegūtas, lai atbilstu nozares kvalitātes prasībām, modulis nodrošina stabilu optisko veiktspēju ilgākam darbības mūžam un samazinātai apkopei.

Piemērots

Galvenās specifikācijas

Lietošana

Ievietojiet SFP raiduztvērēju saderīgā SFP slotā slēdžos, maršrutētājos vai glabāšanas ierīcēs, kamēr galvenā ierīce ir izslēgta, vai ievērojot ražotāja karstās pievienošanas instrukcijas. Pievienojiet LC dupleksās vienmodas šķiedras savienojošos vadus raiduztvērējam, nodrošinot pareizu raidīšanas/uztveršanas orientāciju. Pārbaudiet kanāla statusu un sarunāto ātrumu galvenās ierīces pārvaldības saskarnē. Ja tas ir pieejams un galvenā ierīce to atbalsta, iespējojiet digitālo diagnostisko uzraudzību (DDM/DOM), lai skatītu reāllaika moduļa parametrus, piemēram, optisko jaudu, temperatūru un barošanas spriegumu, attālinātai diagnostikai.

Ieteikumi

Izmantojiet augstas kvalitātes vienmodas LC savienojošos vadus un uzturiet tīras savienotāju gala virsmas, lai sasniegtu norādīto diapazonu un optimālu signāla kvalitāti. Pārliecinieties, ka mērķa aparatūra atbalsta 1000BASE‑ZX SFP moduļus un, ja nepieciešams, DDM/DOM funkcijas. Gariem posmiem ņemiet vērā kopējo jaudas budžetu un vājinājumu (savienojumi, savienotāji, šķiedras veids), lai nodrošinātu uzticamu darbību visā attālumā.
