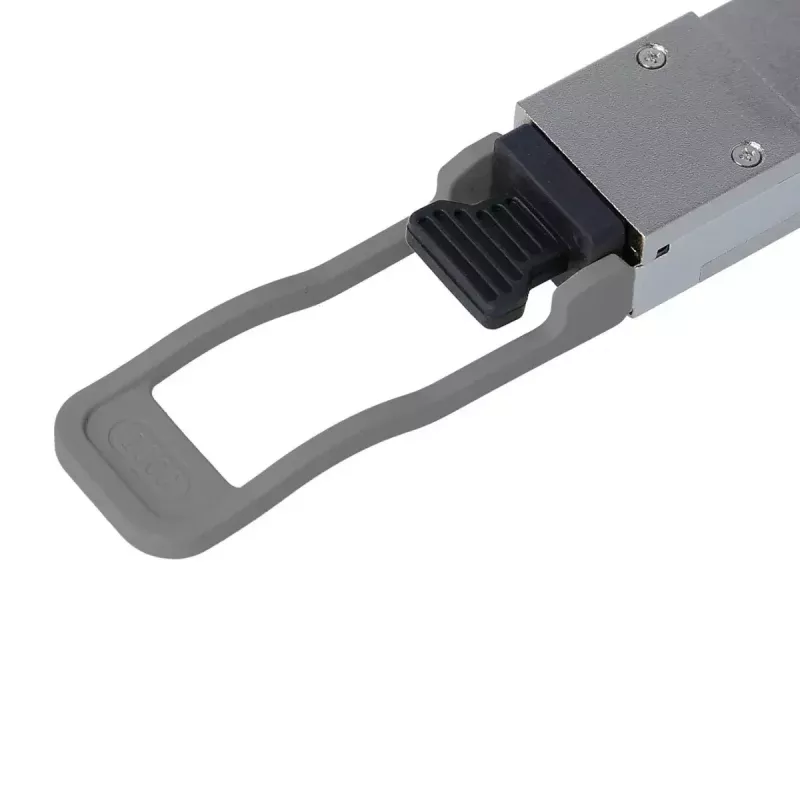

Šķiedru optikas raiduztvērēja modulis BlueOptics QSB-512-BO 100000 Mbit/s QSFP28

BlueOptics QSB-512-BO ir QSFP28 šķiedru optikas raiduztvērēja modulis, kas paredzēts 100000 Mbit/s optiskajiem savienojumiem pa daudzmodu šķiedru. Tas atbalsta divvirzienu 100GBASE-SR2-Bidi darbību ar LC Duplex savienotājiem un atbilst MSA standartam QSFP28 formātā. Modulis darbojas viļņu garuma diapazonā 832–918 nm, nodrošina digitālo diagnostikas uzraudzību (DDM/DOM) reāllaika sprieguma, temperatūras un optiskās jaudas statusam, un ir izgatavots atbilstoši CE, FCC un RoHS prasībām. Ar deklarēto MTBF 3 000 000 stundu un kompaktu sudraba korpusu tas ir piemērots augsta blīvuma slēdžu, maršrutētāju un uzglabāšanas saskarnēm, kas atbalsta QSFP28 raiduztvērējus.

Priekšrocības

Modulis piedāvā augstu datu pārraides ātrumu 100000 Mbit/s QSFP28 formātā, vienlaikus saglabājot MSA saderību plašai savietojamībai. Integrētais DDM/DOM ļauj attālināti uzraudzīt galvenos parametrus, piemēram, barošanas spriegumu, lāzera strāvu, raidīšanas/uztveršanas jaudu un temperatūru, kas vienkāršo apkopi un kļūdu atrašanu. Izmantojot rūpnieciskas kvalitātes optiskās sastāvdaļas un IC, raiduztvērējs ir izstrādāts ilgam darbības mūžam un stabilai optiskajai veiktspējai. Tā divvirzienu SR2 Bidi dizains samazina šķiedru kabeļu prasības, ļaujot raidīt un uztvert signālus pa atsevišķām šķiedrām, kas savienotas LC dupleksā savienotājā.

Piemērots

Galvenās specifikācijas

Kā lietot

Uzstādiet raiduztvērēju QSFP28 slotā saderīgā slēdžā, maršrutētājā, uzglabāšanas masīvā vai ierīcē saskaņā ar resursdatora ražotāja uzstādīšanas instrukcijām. Pievienojiet LC dupleksās daudzmodu šķiedras plākstera kabeļus LC portiem, nodrošinot pareizu savienošanu divvirzienu SR2 darbībai. Ja nepieciešama attālināta uzraudzība, iespējojiet DDM/DOM atbalstu resursdatora sistēmā un nolasiet diagnostikas parametrus, izmantojot ierīces pārvaldības saskarni. Apstrādājiet moduli aiz korpusa un aizsargājiet optiskās saskarnes ar putekļu vāciņiem, kad tās netiek lietotas.

Ieteikumi

Pirms izvietošanas pārbaudiet saderību ar jūsu konkrēto aparatūras platformu un programmaparatūras versiju. Izmantojiet daudzmodu šķiedru, kas paredzēta 100G SR2 darbībai, un turiet šķiedru savienotājus tīrus, lai saglabātu signāla kvalitāti. Pārliecinieties, ka resursdators atbalsta DDM/DOM, lai piekļūtu diagnostikas datiem. Ievērojiet ESD piesardzības pasākumus apstrādes laikā un ievērojiet ražotāja temperatūras un mitruma ierobežojumus, lai nodrošinātu uzticamu ilgtermiņa darbību.
