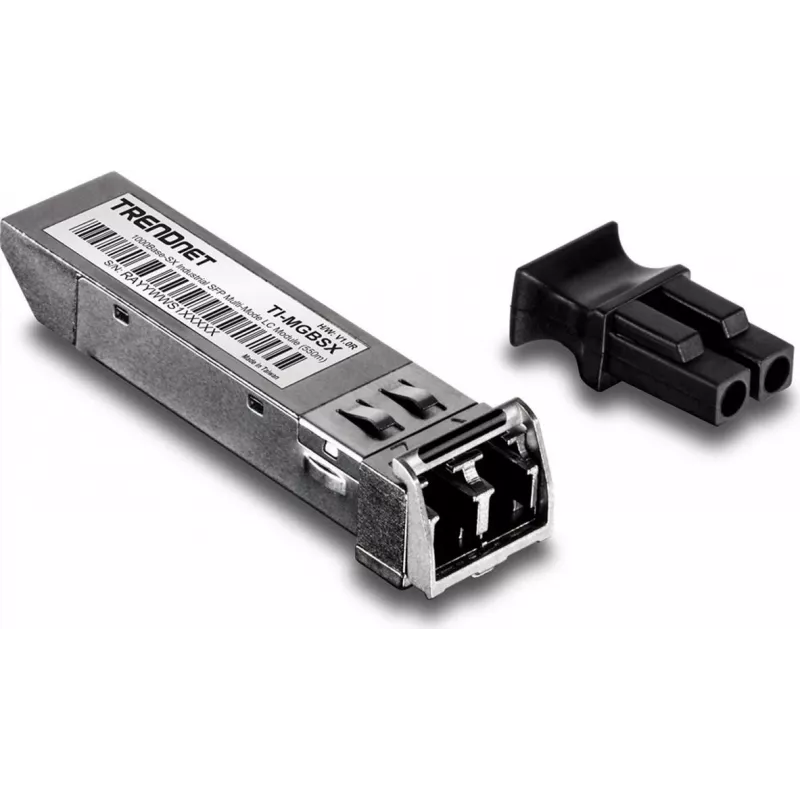

Šķiedru optikas raiduztvērēja modulis Trendnet TI-MGBSX

Trendnet TI-MGBSX ir 1000Base-SX rūpnieciskais SFP daudzmodu LC raiduztvērēja modulis, kas paredzēts lietošanai rūpnieciskajā tīkla iekārtā. Tas atbalsta gigabitu daudzmodu šķiedru savienojumus, izmantojot divvirzienu LC savienotāju, darbojas ar 850 nm viļņa garumu un nodrošina savienojuma attālumu līdz 550 m (1804 pēdas). Kompaktais metāla korpuss un MSA atbilstošā formas faktors ļauj uzstādīt standarta SFP portos rūpnieciskajos slēdžos un šķiedru pārveidotājos, vienlaikus nodrošinot zemu enerģijas patēriņu (1 W), kas piemērots ierobežotām vidēm.

Priekšrocības

TI-MGBSX piedāvā metāla korpusu uzlabotai izturībai, nozares standarta SFP formas faktoru plašai saderībai un atbalstu gigabitu ātrumiem uz daudzmodu šķiedras līdz 550 m. Tā 850 nm optiskais viļņa garums un divvirzienu LC savienotājs nodrošina saderību ar parastajiem daudzmodu šķiedru kabeļiem, savukārt zemais enerģijas patēriņš (1 W) un MSA sertifikācija vienkāršo uzstādīšanu un apkopi rūpnieciskajos apstākļos.

Piemērots

• Rūpnieciskajiem Ethernet slēdžiem un mediju pārveidotājiem ar SFP slotiem
• Īsiem un vidēja attāluma šķiedru savienojumiem iekārtās, teritorijās un rūpnieciskajos objektos (līdz 550 m)
• Vara portu nomaiņai uz šķiedru gigabitu savienojumam daudzmodu tīklos

Galvenās specifikācijas

• Modelis: TI-MGBSX
• Standarts: 1000Base-SX (gigabitu daudzmodu)
• Saskarnes tips: SFP, divvirzienu LC savienotājs
• Viļņa garums: 850 nm
• Maks. attālums: līdz 550 m (1804 pēdas) uz daudzmodu šķiedras
• Maks. datu pārraides ātrums: 1250 Mbit/s
• Enerģijas patēriņš: 1 W
• Korpuss: metāls
• Izmēri (P×D×A): 13 × 57 × 8,5 mm
• Svars: 0,017 kg
• Atbilstība: MSA saderīgs

Kā lietot

Ievietojiet TI-MGBSX moduli saderīgā SFP slotā rūpnieciskajā slēdžā vai mediju pārveidotājā, līdz tas droši nofiksējas. Pievienojiet daudzmodu šķiedras kabeļus ar divvirzienu LC savienotāju moduļa portiem, ievērojot pareizu raidīšanas/uztveršanas orientāciju. Ieslēdziet ierīci un pārbaudiet savienojuma/aktivitātes LED indikatorus vai pārvaldības saskarni, lai apstiprinātu optisko savienojumu. Lai iegūtu vislabāko veiktspēju, izmantojiet atbilstošu daudzmodu šķiedru (OM1/OM2/OM3, kā atbalsta jūsu tīkla dizains) un uzturiet tīrus savienotāju galus.

Ieteikumi

Izmantojiet TI-MGBSX iekštelpu rūpnieciskajās vidēs un tā norādītā optiskā budžeta un attāluma robežās. Pirms savienošanas notīriet šķiedru savienotājus, izvairieties no šķiedras liekšanas ārpus ražotāja norādītā liekuma rādiusa un izmantojiet saderīgus SFP resursdatorus, lai nodrošinātu pareizu darbību. Nomainiet moduli, ja rodas fiziski bojājumi vai pastāvīgas savienojuma kļūmes.
