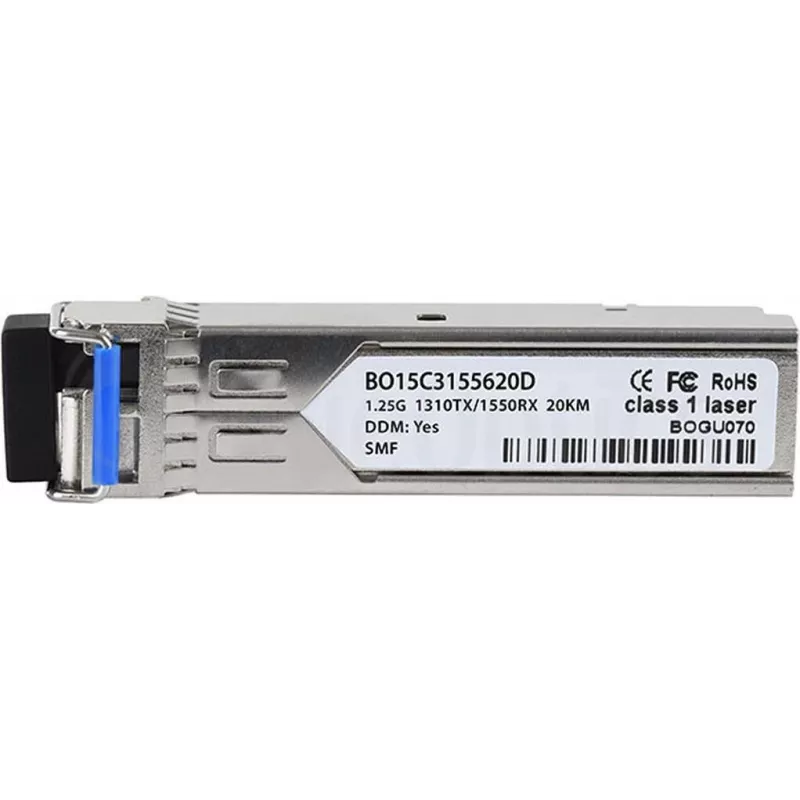

Šķiedru optikas raiduztvērējs CBO GSLC20-BiDi-A-DDM 1,25G 1310/1550nm vienkanāla divvirzienu

BlueOptics šķiedru optikas raiduztvērējs CBO GSLC20-BiDi-A-DDM 1,25G 1310/1550nm vienkanāla divvirzienu ir kompakts SFP modulis, kas paredzēts vienkanāla divvirzienu šķiedru optikas savienojumiem. Tas atbalsta 1,25 Gbps datu pārraides ātrumu un raida un uztver divos atsevišķos viļņu garumos (1310 nm un 1550 nm) pa vienu šķiedru, nodrošinot liela attāluma savienojumus, vienlaikus aizņemot standarta SFP slotu. Modulis ietver digitālo diagnostikas uzraudzību (DDM), lai ziņotu par reāllaika darbības parametriem, piemēram, temperatūru, optisko jaudu un barošanas spriegumu.

Priekšrocības

Šis raiduztvērējs nodrošina divvirzienu pārraidi pa vienu šķiedru, samazinot kabeļu ievilkšanas prasības un uzstādīšanas sarežģītību punkts-punkts savienojumiem. Tā SFP formas faktors piedāvā karstās pieslēgšanas ērtību un savietojamību ar plašu slēdžu un maršrutētāju klāstu, kas pieņem standarta SFP moduļus. Integrētā DDM nodrošina proaktīvu moduļa veselības un savienojuma veiktspējas uzraudzību, kas ir noderīga apkopei un problēmu novēršanai. Modulis ir piemērots liela attāluma vienkanāla lietojumiem, saglabājot kompaktu izmēru.

Piemērots

• Punkts-punkts šķiedru optikas savienojumiem starp ēkām vai attālinātām vietām
• ISP piekļuves saitēm un uzņēmumu augšupsaitēm, kur nepieciešama vienas šķiedras BiDi pārraide
• Tīkla iekārtu ar standarta SFP slotiem modernizēšanai vai paplašināšanai
• Šķiedru optikas infrastruktūrai, kur vēlams samazināt kabeļu skaitu

Galvenās specifikācijas

• Datu pārraides ātrums: 1,25 Gbps
• Viļņu garumi: 1310 nm / 1550 nm (divvirzienu pa vienu šķiedru)
• Formas faktors: SFP (karstās pieslēgšanas)
• Sasniedzamība: paredzēts liela attāluma vienkanāla saitēm (tipiskie attālumi ir atkarīgi no šķiedras tipa un savienojuma budžeta)
• Uzraudzība: digitālā diagnostikas uzraudzība (DDM) temperatūras, optiskās jaudas un sprieguma kontrolei
• Savienotāja tips: savietojams ar standarta vienas šķiedras savienotājiem (LC tipa vienas šķiedras adapteri ir tipiski BiDi moduļiem)
• Enerģijas patēriņš: zemas jaudas SFP klases modulis (konkrētais patēriņš ir atkarīgs no resursdatora iekārtas realizācijas)

Kā lietot

Uzstādiet moduli pieejamā SFP slotā saderīgā tīkla iekārtā, kamēr resursdatora iekārta ir ieslēgta vai izslēgta, jo SFP formas faktors atbalsta karsto pieslēgšanu. Pievienojiet vienu šķiedru, izmantojot atbilstošu vienas šķiedras LC adapteri vai ielāpu vadu, ievērojot pareizo orientāciju raidīšanas un uztveršanas viļņu garumiem, kā to prasa saite (vienā galā raida 1310 nm un uztver 1550 nm, otrā galā otrādi). Pārbaudiet saites statusu un izmantojiet DDM nolasījumus, izmantojot resursdatora iekārtas pārvaldības saskarni, lai uzraudzītu optiskās jaudas līmeņus, temperatūru un barošanas spriegumu.

Ieteikumi

Izmantojiet tīrus savienotājus un ievērojiet standarta šķiedru apstrādes procedūras, lai izvairītos no signāla zudumiem. Saskaņojiet moduļa viļņu garuma orientāciju starp saites galapunktiem un apstipriniet savietojamību ar resursdatora iekārtas programmaparatūru. Pēc uzstādīšanas uzraugiet DDM parametrus, lai nodrošinātu, ka saite darbojas sagaidāmo robežu ietvaros, un veiciet periodiskas šķiedru savienojumu pārbaudes.
