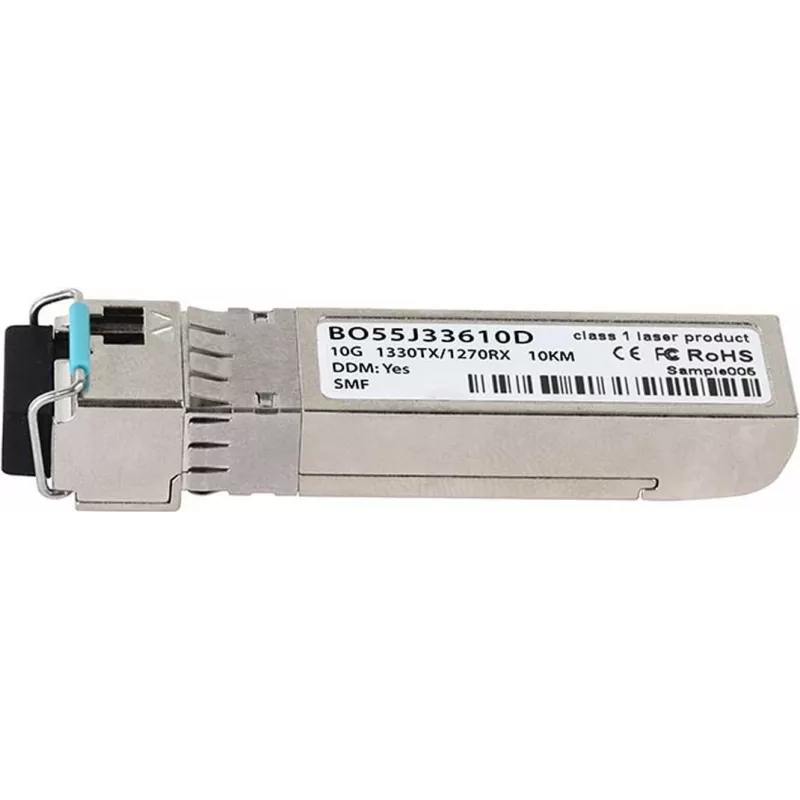

Šķiedru optiskais raiduztvērējs CBO SFP-10G-BX-D 10G vienmoda BiDi SFP+

BlueOptics šķiedru optiskais raiduztvērējs CBO SFP-10G-BX-D 10G vienmoda BiDi SFP+ ir kompakts optiskais modulis, kas paredzēts 10 Gigabit Ethernet savienojumiem pa vienmoda šķiedru, izmantojot divvirzienu (BiDi) pārraidi. Modulis atbalsta vienu viļņa garumu katrā virzienā, lai pārraidītu un saņemtu signālus pa vienu šķiedru pāri, nodrošinot augsta blīvuma šķiedru savienojumus tīkla augšupsaitēm, datu centru starpsavienojumiem un metro Ethernet posmiem. Tas atbilst standarta SFP+ pieslēgvietām un ir paredzēts vidēm, kur nepieciešami kompakti raiduztvērēju formas faktori un efektīva šķiedru izmantošana.

Priekšrocības

Šis SFP+ raiduztvērējs nodrošina 10 Gbit/s veiktspēju mazā formas faktorā, kas ir saderīgs ar SFP+ pieslēgvietām, samazinot vietas prasības un ļaujot izveidot blīvākas optiskās augšupsaites. Divvirzienu darbība pa vienmoda šķiedru samazina nepieciešamo šķiedru skaitu uz pusi, salīdzinot ar atsevišķām pārraides un uztveršanas šķiedrām, samazinot kabeļu izvietojuma sarežģītību un uzstādīšanas izmaksas. Modulis ir piemērots liela attāluma vienmoda savienojumiem un ir izstrādāts, lai to integrētu standarta tīkla aprīkojumā, kas atbalsta SFP+ optiku, piedāvājot vienkāršu pievienošanas un darbības sākšanas nomaiņu un sadarbspēju ar nozares standarta saskarnēm.

Piemērots

• 10 Gigabit Ethernet augšupsaitēm starp komutatoriem un maršrutētājiem
• Datu centru starpsavienojumiem, kur šķiedru blīvums ir kritisks
• Metro Ethernet posmiem un mobilo sakaru tīkliem, kam nepieciešama vienmoda optika
• Serveru vai komutatoru pieslēgvietu jaunināšanai līdz 10 Gbit/s, izmantojot SFP+ moduļus

Galvenās specifikācijas

• Datu pārraides ātrums: 10 Gbit/s (saderīgs ar SFP+)
• Šķiedras tips: vienmoda šķiedra (SMF)
• Pārraides metode: divvirzienu (BiDi), viens viļņa garums katrā virzienā
• Formas faktors: SFP+ karsti pievienojams modulis
• Tipisks pielietojums: 10 Gigabit Ethernet savienojumi, augšupsaites, datu centru starpsavienojumi

Lietošanas instrukcija

Uzstādiet raiduztvērēju saderīgā SFP+ pieslēgvietā komutatorā, maršrutētājā vai tīkla interfeisa kartē, kamēr resursdators ir ieslēgts, ievērojot aprīkojuma ražotāja norādījumus. Pievienojiet vienmoda šķiedras savienotāju ar atbilstošiem LC konektoriem, pārliecinoties, ka pārraides un uztveršanas orientācijas atbilst aprīkojuma pieslēgvietām. Pēc fiziskās uzstādīšanas pārbaudiet savienojuma statusu, izmantojot tīkla ierīces pārvaldības saskarni, un apstipriniet 10 Gbit/s darbību. Ja nepieciešams, skatiet tīkla aprīkojuma rokasgrāmatu, lai konfigurētu nepieciešamos saskarnes iestatījumus vai apstiprinātu saderību ar SFP+ optiskajiem moduļiem.

Ieteikumi

Izmantojiet kvalitatīvu vienmoda šķiedru un LC konektorus, lai saglabātu signāla integritāti. Uzturiet raiduztvērēja programmaparatūru un ierīču draiverus atjauninātus, ja tas ir iespējams, un ievērojiet ESD apstrādes piesardzības pasākumus uzstādīšanas laikā. Lai iegūtu vislabākos rezultātus liela attāluma vai pilsētas izvietojumos, pirms izvietošanas pārbaudiet savienojuma budžetu un viļņa garuma saderību ar attālo galu.
