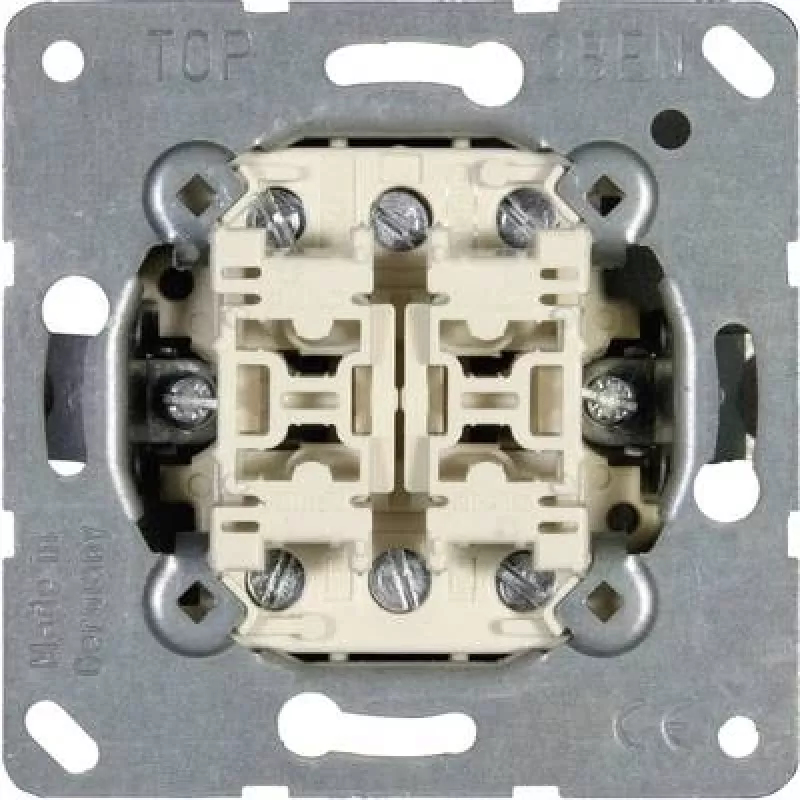

Slēdža izpildmehānisma modulis JUNG 509 U — mehānisks sienā iebūvējams slēdža ieliktnis

JUNG 509 U ir mehānisks sienā iebūvējams slēdža ieliktnis, kas paredzēts pamata ieslēgšanas/izslēgšanas vadībai apgaismojuma ķēdēm un vienkāršām elektriskajām slodzēm. Kompaktais modulis iekļaujas aiz standarta dekoratīvajiem rāmjiem un priekšējām plāksnēm no JUNG klāsta un ir paredzēts lietošanai dzīvojamos un komerciālos interjeros, kur nepieciešams uzticams, vienkāršs pārslēgšanas elements.

Priekšrocības

Slēdža izpildmehānismam ir skrūvju spailes cietajiem un elastīgajiem vadiem līdz 2,5 mm², nodrošinot drošus elektriskos savienojumus un vienkāršu vadu pievienošanu uzstādīšanas laikā. Tā mehāniskais dizains nodrošina savietojamību ar izplatītiem JUNG rāmjiem un priekšējām plāksnēm, savukārt ieliktņa formāts ļauj diskrēti integrēt aiz dekoratīvajiem pārklājumiem. Ierīce ir konstruēta, lai nodrošinātu uzticamu pārslēgšanas veiktspēju ikdienas apgaismojuma un slodzes vadības uzdevumiem.

Piemērots

• Apgaismojuma ķēžu ieslēgšanas/izslēgšanas vadībai mājās un dzīvokļos
• Vienkāršu rezistīvo vai zemas sarežģītības elektrisko slodžu pārslēgšanai
• Integrēšanai aiz JUNG dekoratīvajiem rāmjiem un priekšējām plāksnēm
• Jaunām instalācijām un renovācijas projektiem, kur nepieciešami standarta sienā iebūvējami slēdžu ieliktņi

Galvenās specifikācijas

• Skrūvju spailes cietajiem un elastīgajiem vadiem līdz 2,5 mm²
• Mehānisks ieslēgšanas/izslēgšanas slēdža izpildmehānisms
• Kompakts ieliktņa formāts montāžai aiz rāmjiem un priekšējām plāksnēm
• Paredzēts sienā iebūvējamām elektroinstalācijām dzīvojamos un komerciālos interjeros

Lietošana

Ievietojiet ieliktni sagatavotajā sienas kārbā un nostipriniet to aiz izvēlētā JUNG rāmja vai priekšējās plāksnes saskaņā ar rāmja ražotāja sniegtajām uzstādīšanas norādēm. Pievienojiet barošanas un slodzes vadus pie skrūvju spailēm, nodrošinot pareizu pievilkšanu un vadu polaritāti, ja nepieciešams. Pārbaudiet mehānisko darbību un atjaunojiet strāvas padevi, lai pārbaudītu pievienotās ķēdes pārslēgšanu.

Ieteikumi

Izmantojiet piemērotus kabeļu šķērsgriezumus līdz 2,5 mm² un ievērojiet vietējos elektriskos kodus. Pirms pievienošanas vai vadu regulēšanas pārliecinieties, ka strāvas padeve ir atvienota. Slodzēm ar īpašām prasībām (elektroniskie balasti, dimmeri, motori) pārbaudiet savietojamību ar mehānisko ieslēgšanas/izslēgšanas slēdža izpildmehānismu vai konsultējieties ar tehnisko dokumentāciju.
