Šļūtenes savienotājs Alphacool 12994 Acetal Melns 78mm

Alphacool ES sadales plāksnes organizē ūdens dzesēšanas izkārtojumus un vienkāršo komponentu nomaiņu, ja tās izmanto kopā ar ātrās atvienošanas stiprinājumiem. Tās piedāvā vairākas montāžas iespējas un kalpo kā modulāra bāze sistēmām – īpaši kompaktiem vai servera tipa korpusiem –, kur nepieciešama kārtīga ūdens dzesēšanas instalācija.

Priekšrocības

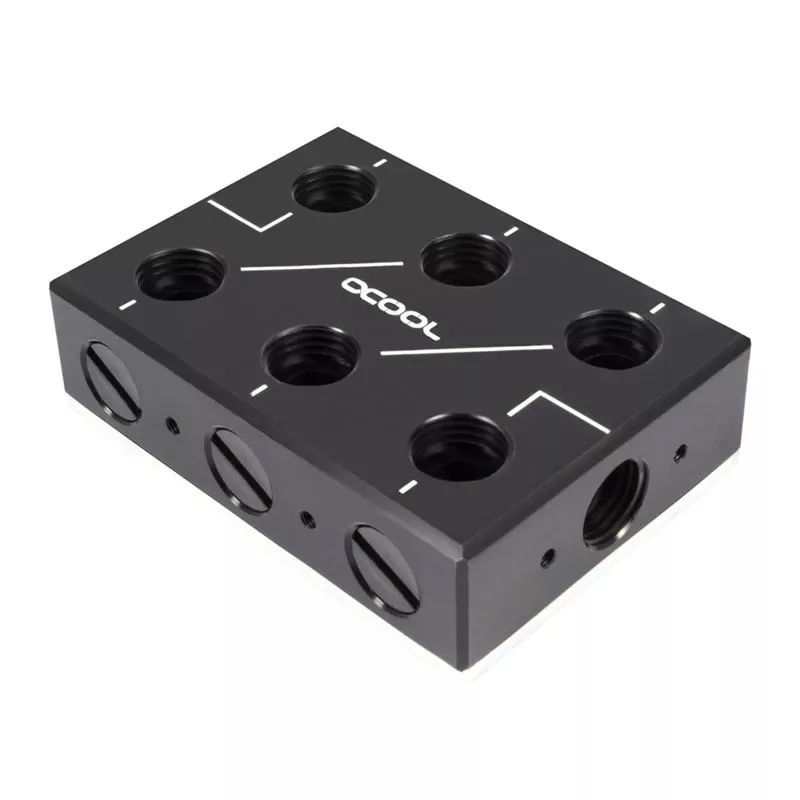

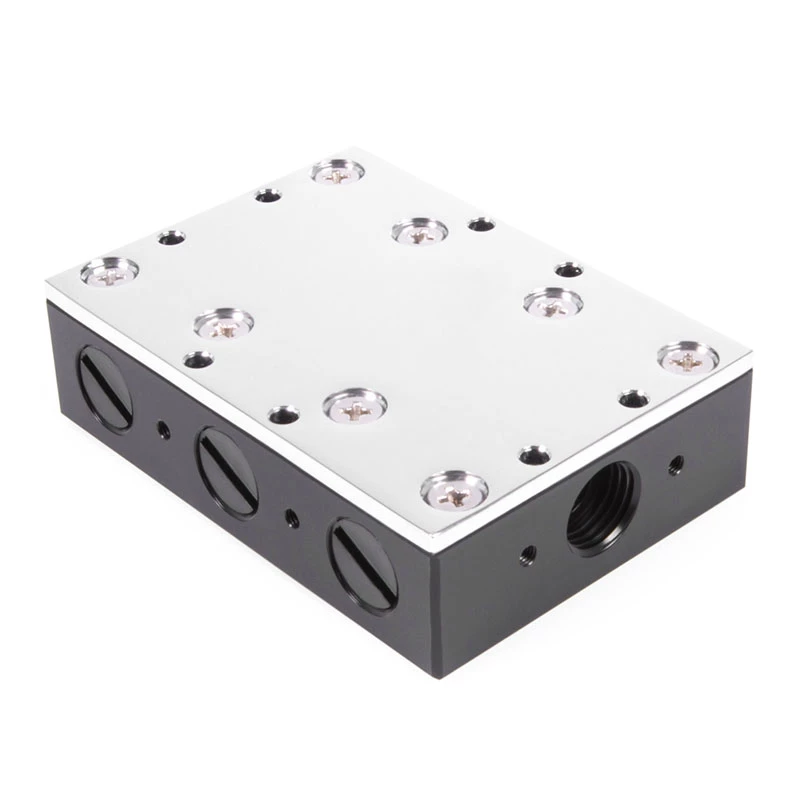

ES sadales plāksnes piedāvā elastīgas montāžas iespējas, tostarp pašlīmējošu Velcro, piegādātās kājiņas un montāžas rāmjus, kas iederas 120 mm un 140 mm ventilatoru vietās. Vairāki vītņoti caurumi sānos un aizmugurē ļauj veikt tiešu montāžu un integrāciju ar Alphacool serveru plauktu sliedēm. C3 versija nodrošina 14 G1/4 savienojuma vītnes (5 mm dziļas), kas izkārtotas, lai vienkāršotu ieplūdes un izplūdes maršrutēšanu un ļautu viegli sērijveidā savienot vairākas plāksnes. Apvienojumā ar Alphacool ES ātrajiem savienotājiem (ārējā vītne) atsevišķus komponentus, piemēram, radiatorus, var ātri nomainīt, neizjaucot visu kontūru.

Piemērots

• Pielāgotas datora ūdens dzesēšanas sistēmas kompaktos vai servera korpusos
• Konfigurācijām, kurām nepieciešami modulāri, viegli apkopjami kontūru izkārtojumi
• Iestatījumiem, kas izmanto 120 mm vai 140 mm ventilatoru montāžas vietas sadales plāksnes novietošanai

Galvenās specifikācijas

• Savienojuma veids: G1/4 vītņotas pieslēgvietas (kopā 14, vītnes dziļums 5 mm)

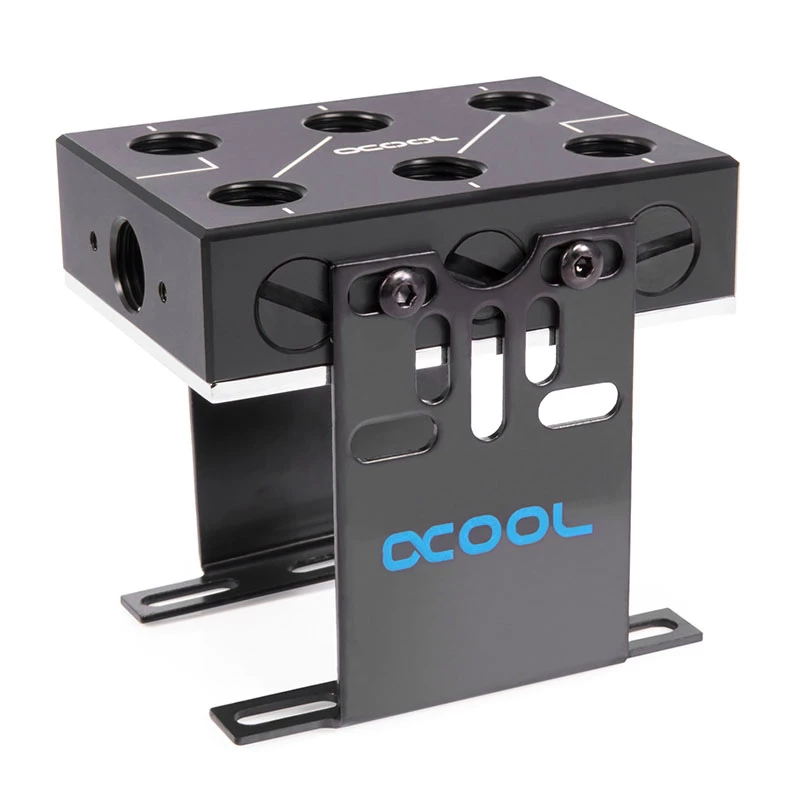

• Montāžas iespējas: līmējošs Velcro, montāžas kājiņas, montāžas rāmji, vairāki vītņoti caurumi tiešai montāžai
• Saderība: iederas 120 mm un 140 mm ventilatoru vietās; atbalsta vairāku sadales plākšņu sērijveida savienošanu

Lietošana

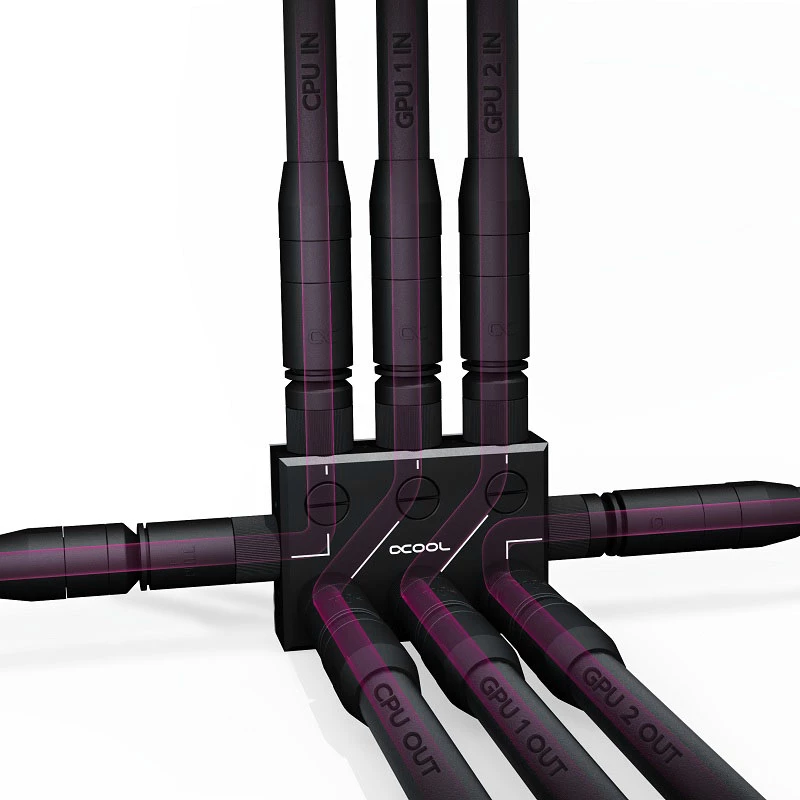

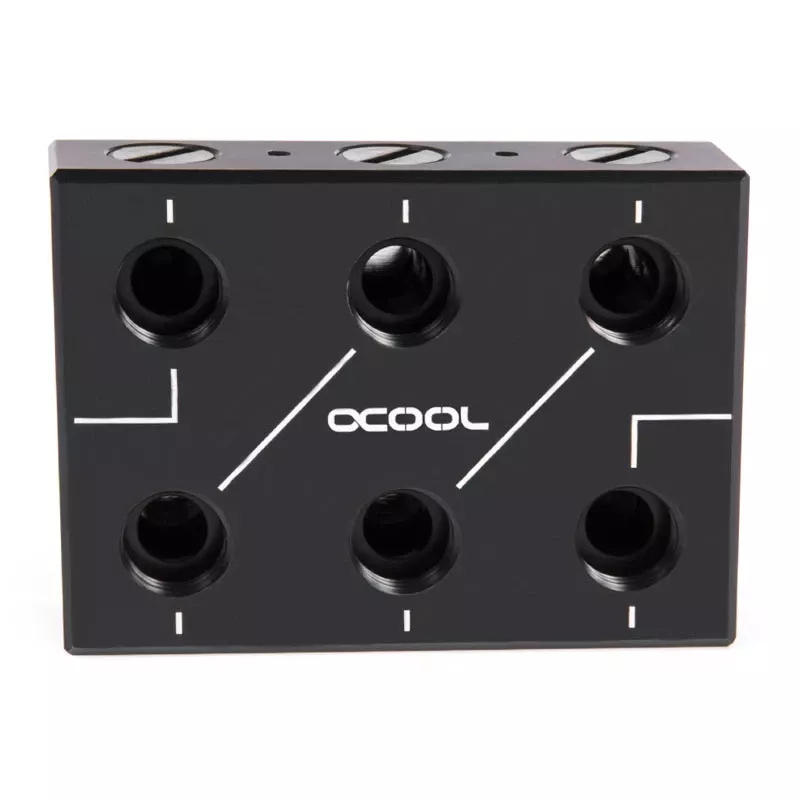

Izvēlieties vietu, kur šļūtenes var izvadīt ar minimālu locīšanu un kur sadales plāksne nodrošinās iespējami taisnākos šļūteņu ceļus. Piestipriniet plāksni, izmantojot komplektā iekļauto Velcro, pielīmējot vienu pusi pie plāksnes un otru pusi pie korpusa, vai izmantojiet piegādātās kājiņas vai montāžas rāmjus, lai nostiprinātu plāksni 120 mm vai 140 mm ventilatora vietā. Pievienojiet komponentus plāksnei, izmantojot G1/4 savienotājelementus; ņemiet vērā, ka lielākā daļa savienojumu ir pārī, tāpēc jums jāizmanto augšējās vai sānu pieslēgvietas atbilstoši izkārtojumam, kas parādīts izstrādājuma instrukcijās. Ja nepieciešams, vairākas ES sadales plāksnes var savienot sērijveidā.

Ieteikumi

Plānojiet dzesēšanas kontūru pirms sadales plāksnes uzstādīšanas, lai samazinātu asus līkumus un noteiktu labāko augšējo, sānu vai priekšējo pieslēgvietu kombināciju. Izmantojiet Alphacool ES ātros savienotājus ar ārējām vītnēm ātrai komponentu nomaiņai un vieglākai apkopei.
