SMA presējamais spraudnis DELOCK 91780 RG-174 / RG-316 koaksiālajam kabelim ar termorukuma uzmavu

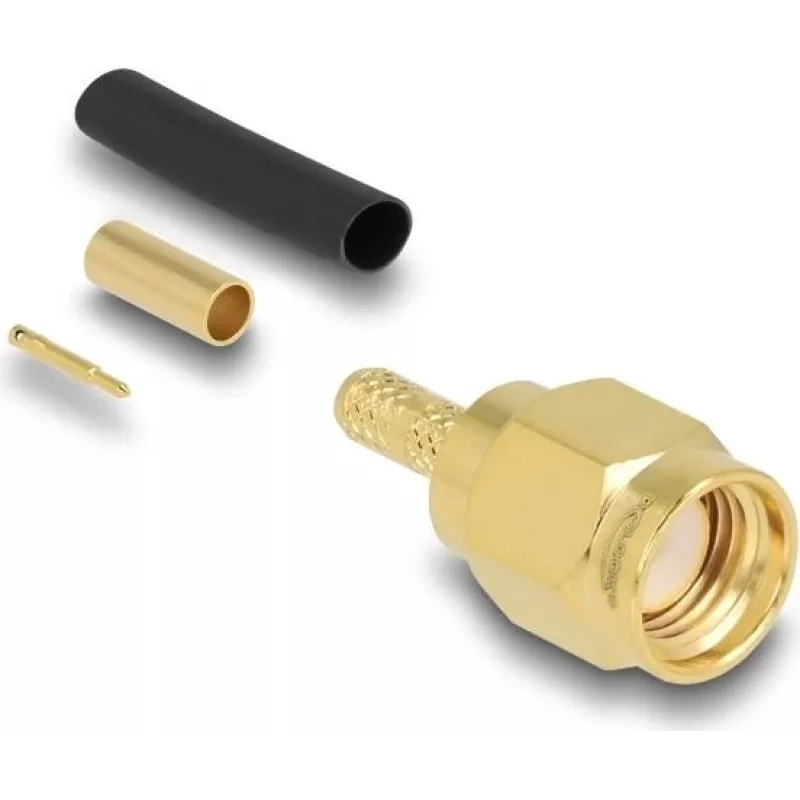

DELOCK SMA presējamais spraudnis 91780 ir kompakts SMA vīrišķais savienotājs, kas paredzēts RG-174 un RG-316 koaksiālajiem kabeļiem. Tam ir presējama noslēgšana, un komplektā ietilpst termorukuma uzmava, lai nodrošinātu mehānisku stiepes atslodzi un uzlabotu aizsardzību pret apkārtējo vidi RF un antenu savienojumos. Savienotājs piedāvā uzticamu saskarni signālu pārraidei remontos, individuālu kabeļu montāžā un instalācijās, kur nepieciešamas precīzas koaksiālās noslēgšanas.

Priekšrocības

Savienotājs nodrošina kompaktu SMA vīrišķo saskarni, kas piemērota šaurām vietām un miniatūriem mezgliem. Presējamā noslēgšana nodrošina konsekventu mehānisko stabilitāti un atkārtojamu elektrisko kontaktu, ja tiek izmantots atbilstošs presēšanas instruments. Iekļautā termorukuma uzmava papildina izolāciju un stiepes atslodzi, samazinot īssavienojumu risku un uzlabojot ilgmūžību lauka vai darbnīcas apstākļos. Izstrādāts plaši izmantotiem plāniem koaksiālajiem kabeļiem, tas atbalsta vienkāršu kabeļa sagatavošanu un noslēgšanu.

Piemērots

Galvenās specifikācijas

Lietošana

Koaksiālo kabeli sagatavo, noņemot ārējo apvalku, pinumu un dielektriķi līdz izmēriem, kas atbilst savienotājam. Pirms montāžas uzvelciet termorukuma uzmavu uz kabeļa. Ievietojiet centrālo vadītāju tapā un nopresējiet tapu, izmantojot pareizā izmēra presēšanas instrumentu. Atlociet pinumu pār savienotāja korpusu, novietojiet presējamo gredzenu un nopresējiet gredzenu, lai nostiprinātu ārējo vadītāju. Uzvelciet termorukuma uzmavu pāri savienojumam un karsējiet to, lai saruktu, nodrošinot papildu izolāciju un stiepes atslodzi. Pirms kabeļa nodošanas ekspluatācijā pārbaudiet elektrisko nepārtrauktību un mehānisko stabilitāti.

Ieteikumi

Izmantojiet kalibrētu presēšanas instrumentu, kas norādīts savienotāja gredzenam un centra tapai, lai nodrošinātu uzticamu elektrisko veiktspēju. Ievērojiet standarta RF montāžas praksi: saglabājiet pareizus atdalīšanas garumus, izvairieties no centrālā vadītāja ievainojumiem un vizuāli pārbaudiet presējumus, kā arī ar nepārtrauktības testeri. Izmantojiet termorukuma uzmavu, lai aizsargātu noslēgumu no mitruma un mehāniskā nodiluma lauka instalācijās.
