SMB spraudnis gofrēšanai RG-174 / RG-316 DeLOCK 90040

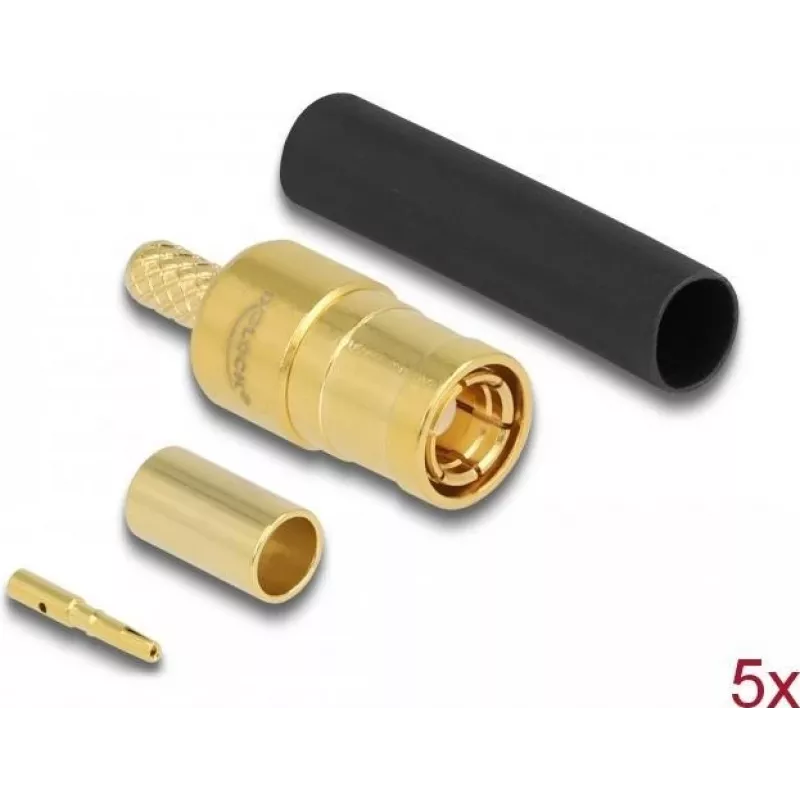

DeLOCK SMB spraudnis gofrēšanai RG-174 un RG-316 kabeļiem ir vīrišķā tipa radiofrekvences savienotājs, kas tiek piegādāts piecu gabalu iepakojumā. Tā platums ir 7 mm, dziļums 18,2 mm un augstums 7 mm. Komplektā iekļauta atbilstoša termorūkoša caurulīte, lai aizsargātu un pabeigtu kabeļa galu, padarot to piemērotu uzticamu RF savienojumu izveidei mazās koaksiālajās instalācijās.

Priekšrocības

Savienotājs ir saderīgs ar gan RG-174, gan RG-316 kabeļa tipiem un tiek piegādāts ar termorūkošu caurulīti, lai uzlabotu stiepes slodzes samazināšanu un izolāciju. Tā kompaktie izmēri ļauj to izmantot šaurās vietās, un gofrēšanas konstrukcija nodrošina vienmērīgu mehānisko un elektrisko kontaktu, ja tas uzstādīts pareizi. Piegādāts piecu gabalu iepakojumā, lai nosegtu vairākus kabeļu galus.

Piemērots

Galvenās specifikācijas

Kā lietot

Sagatavojiet RG-174 vai RG-316 kabeli, noņemot ārējo apvalku, pinumu un dielektriķi līdz ieteicamajiem garumiem SMB gofrēšanas uzmavām. Pirms montāžas uzvelciet komplektā iekļauto termorūkošo caurulīti uz kabeļa. Ievietojiet sagatavoto kabeli SMB spraudnī un veiciet gofrēšanas darbību ar atbilstošu gofrēšanas instrumentu, kas piemērots savienotājam un kabeļa izmēram. Pēc gofrēšanas novietojiet termorūkošo caurulīti virs savienojuma un pielietojiet siltumu, lai to sarautu, nodrošinot izolāciju un stiepes slodzes samazināšanu.

Ieteikumi

Izmantojiet pareiza izmēra gofrēšanas instrumentu un ievērojiet ražotāja noņemšanas/gofrēšanas izmērus RG-174 un RG-316, lai nodrošinātu uzticamu elektrisko kontaktu. Vienmērīgi pielietojiet siltumu termorūkošajai caurulītei un izvairieties no pārmērīga spēka uz gatavo savienotāju uzstādīšanas laikā.
