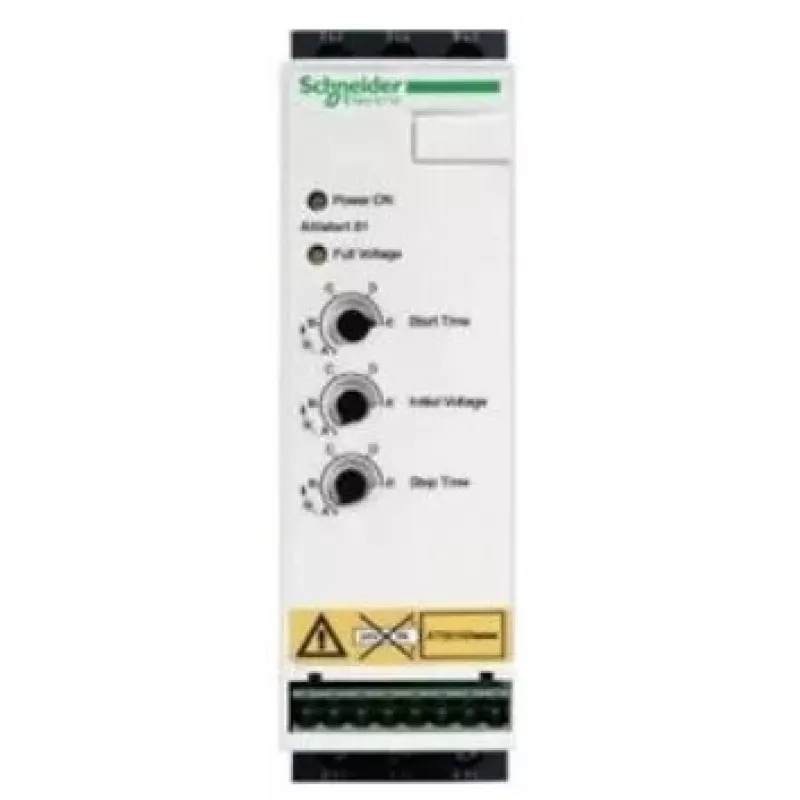

Softstarter Schneider Electric Altistart ATS01N222QN 3-fāžu 380–415VAC 22A motoriem 7,5–11 kW

Schneider Electric Altistart ATS01N222QN ir 3-fāžu mīkstās palaides ierīce, kas paredzēta 380–415 V maiņstrāvas sistēmām un ar nominālo strāvu 22 A. Piemērota motoriem no 7,5 līdz 11 kW (400 V), šī mīkstās palaides ierīce nodrošina kontrolētu motora griezes momenta palielināšanu un samazināšanu, lai ierobežotu ieslēgšanās strāvu un samazinātu mehānisko slodzi uz piedziņas mehānismiem. Ierīce atbalsta uzticamu konveijeru, sūkņu un kompresoru palaišanu, vienlaikus palīdzot pagarināt aprīkojuma kalpošanas laiku un stabilizēt procesus rūpnieciskās un komerciālās iekārtās.

Priekšrocības

Altistart ATS01N222QN samazina maksimālās palaišanas strāvas un izlīdzina griezes momenta pārvadi palaišanas un apturēšanas secību laikā, tādējādi samazinot savienojumu, siksnu un pārnesumkārbu nodilumu. Tā kompaktais trīsfāžu dizains vienkāršo uzstādīšanu vadības paneļos un piedāvā vienkāršu integrāciju ar motora ķēdēm standarta lietojumiem. Pārvaldot palaišanas profilus un apturēšanas uzvedību, tā palīdz uzturēt konsekventāku procesa veiktspēju un samazina pārejošu traucējumu iespējamību barošanas tīklā.

Piemērota

• Trīsfāžu asinhrono motoru palaišanai un apturēšanai ar nominālo jaudu 7,5–11 kW pie 400 V
• Konveijeriem un materiālu apstrādes iekārtām ar vidējām palaišanas griezes momenta prasībām
• Sūkņiem un ventilatoriem, kur vēlams samazināt ūdens triecienu vai mehānisko triecienu palaišanas/apturēšanas laikā
• Kompresoriem un HVAC sistēmām, kurām noder kontrolētas palaišanas secības

Kad tā var nebūt piemērota

Šī mīkstās palaides ierīce nav paredzēta vienfāzes motoriem vai trīsfāžu motoriem ārpus norādītā jaudas diapazona; motoriem ar augstākām palaišanas griezes momenta prasībām vai iekārtām, kurām nepieciešama pilnīga elektroniskā motora aizsardzība un uzlaboti sakari, var būt nepieciešams cits modelis. Lietojumiem, kuros nepieciešama precīza ātruma kontrole darbības laikā (maināma ātruma piedziņas funkcijas), labāk piemērots maināmas frekvences piedziņas (VFD) risinājums, nevis mīkstās palaides ierīce.

Galvenās specifikācijas

• Barošanas spriegums: trīsfāžu 380–415 V maiņstrāva
• Nominālā strāva: 22 A
• Saderīgo motoru jaudas diapazons (pie 400 V): 7,5–11 kW
• Funkcija: mīkstā palaišana un mīkstā apturēšana (kontrolēta griezes momenta palielināšana/samazināšana)
• Tipiski lietojumi: konveijeri, sūkņi, kompresori, ventilatori
• Formas faktors: kompakta trīsfāžu mīkstās palaides ierīce uzstādīšanai panelī

Kā lietot

Uzstādiet Altistart ATS01N222QN piemērotā vadības skapī, ievērojot vietējos elektriskos noteikumus un Schneider Electric uzstādīšanas norādījumus. Pievienojiet ieejošo trīsfāžu barošanu un motora vadus attiecīgajiem spailēm un konfigurējiet palaišanas/apturēšanas vadības ieejas un pamata palielināšanas iestatījumus atbilstoši motora datu plāksnītei un slodzes prasībām. Pielāgojiet palielināšanas laiku un sākotnējā griezes momenta iestatījumus, lai sasniegtu vēlamo līdzsvaru starp samazinātu ieslēgšanās strāvu un pietiekamu palaišanas griezes momentu. Pārbaudiet, vai aizsargierīces, piemēram, drošinātāji vai automātiskie slēdži, ir izvēlēti atbilstoši samazinātajām palaišanas īpašībām un mīkstās palaides ierīces nominālajai strāvai.

Kas jāņem vērā pirms iegādes

• Pārliecinieties, ka motora jauda un nominālais spriegums ir diapazonā 7,5–11 kW pie 400 V un 380–415 V maiņstrāvas barošanas diapazonā
• Novērtējiet piedziņas iekārtas palaišanas griezes momenta prasības, lai pārliecinātos, ka mīkstās palaides ierīce ir piemērota
• Pārbaudiet, vai papildus pamata mīkstajai palaišanai ir nepieciešamas papildu motora aizsardzības vai sakaru funkcijas
• Pārbaudiet paneļa telpu un dzesēšanas apstākļus kompaktas trīsfāžu mīkstās palaides ierīces uzstādīšanai

Ieteikumi

Lai sasniegtu labākos rezultātus, iestatiet palielināšanas laikus uz minimālo nepieciešamo, lai ierobežotu ieslēgšanās strāvu, vienlaikus saglabājot uzticamu palaišanu. Periodiski pārbaudiet elektriskos savienojumus un dzesēšanas apstākļus, un ievērojiet Schneider Electric apkopes norādījumus, lai nodrošinātu konsekventu veiktspēju un ilgu kalpošanas laiku.
