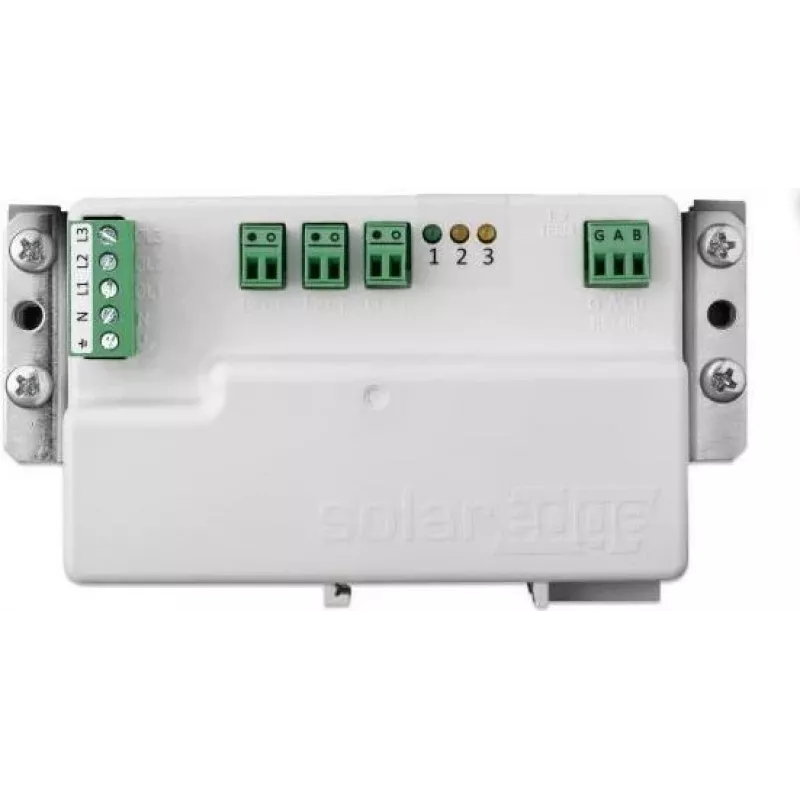

SolarEdge SE-MTR-3Y-400V-A trīsfāžu enerģijas skaitītājs ar Modbus RTU, DIN sliedes stiprinājumu, CT 5A, 1. klase

Precīza enerģijas uzraudzība ir ļoti svarīga, lai optimizētu saules PV sistēmas un pārvaldītu patēriņu, tomēr daudzās instalācijās trūkst uzticamu trīsfāžu mērījumu. SolarEdge SE-MTR-3Y-400V-A enerģijas skaitītājs aizpilda šo robu, nodrošinot precīzus datus par aktīvo, reaktīvo un šķietamo enerģiju, kā arī spriegumu, strāvu un jaudas koeficientu. Izstrādāts nevainojamai integrācijai ar SolarEdge invertoriem un uzraudzības platformu, tas nodrošina reāllaika pārskatāmību par ražošanu un patēriņu, atbalstot eksporta ierobežošanas un pašpatēriņa stratēģijas.

Kam tas paredzēts

Šis skaitītājs ir ideāli piemērots saules enerģijas uzstādītājiem, sistēmu integratoriem un objektu pārvaldītājiem, kuriem nepieciešama robusta trīsfāžu enerģijas uzraudzība dzīvojamo, komerciālo vai rūpniecisko PV instalāciju vidē. Tas ir piemērots projektiem, kuros nepieciešams DIN sliedes stiprinājums un netiešs strāvas mērījums, izmantojot ārējos CT ar 5A sekundāro tinumu, nodrošinot saderību ar plašu elektrisko paneļu klāstu.

Galvenās iezīmes

• Trīsfāžu enerģijas mērīšana 230/400V AC tīkliem, 50/60 Hz
• Netiešs mērījums, izmantojot strāvas transformatorus (CT) ar 5A sekundāro tinumu
• Modbus RTU komunikācija pa RS485 uzticamai datu pārraidei
• Aktīvās enerģijas precizitāte 1. klase (IEC 62053-21/22) un reaktīvās enerģijas 2. klase (IEC 62053-23)
• Mēra aktīvo, reaktīvo un šķietamo jaudu, spriegumu, strāvu, frekvenci, jaudas koeficientu un enerģiju (imports/eksports)
• Kompakts DIN sliedes korpuss (3 moduļi) ar IP20 korpusu un IP51 spaiļu aizsardzību
• Plašs darba temperatūras diapazons no -25°C līdz +55°C
• Zems enerģijas patēriņš: mazāk nekā 10 VA uz fāzi

Specifikācijas

• Nominālais spriegums: 3x230/400V AC
• Nominālā frekvence: 50/60 Hz
• Strāvas mērījums: netiešs, izmantojot CT, sekundārais 5A
• Komunikācija: Modbus RTU, RS485 saskarne
• Aktīvās enerģijas precizitāte: 1. klase (IEC 62053-21/22)
• Reaktīvās enerģijas precizitāte: 2. klase (IEC 62053-23)
• Mērītie parametri: aktīvā/reaktīvā/šķietamā jauda, spriegums, strāva, frekvence, jaudas koeficients, aktīvā/reaktīvā enerģija (imports/eksports)
• Stiprinājums: DIN sliede, 3 moduļu platums
• Darba temperatūra: -25°C līdz +55°C
• Uzglabāšanas temperatūra: -40°C līdz +85°C
• Relatīvais mitrums: līdz 95% bez kondensācijas
• Korpusa aizsardzība: IP20; spailes: IP51
• Enerģijas patēriņš: <10 VA uz fāzi
• Saderība: SolarEdge invertori un uzraudzības platforma

Padomi

Lai nodrošinātu precīzus rādījumus, pārliecinieties, ka CT ir pareizi izvēlēti un uzstādīti atbilstoši fāžu orientācijai. RS485 savienojumiem izmantojiet ekranētu vīto pāri un pareizi terminējiet kopni, lai izvairītos no komunikācijas kļūdām. Pirms nodošanas ekspluatācijā konfigurējiet skaitītāja adresi, izmantojot Modbus, lai integrētu to SolarEdge uzraudzības portālā.
