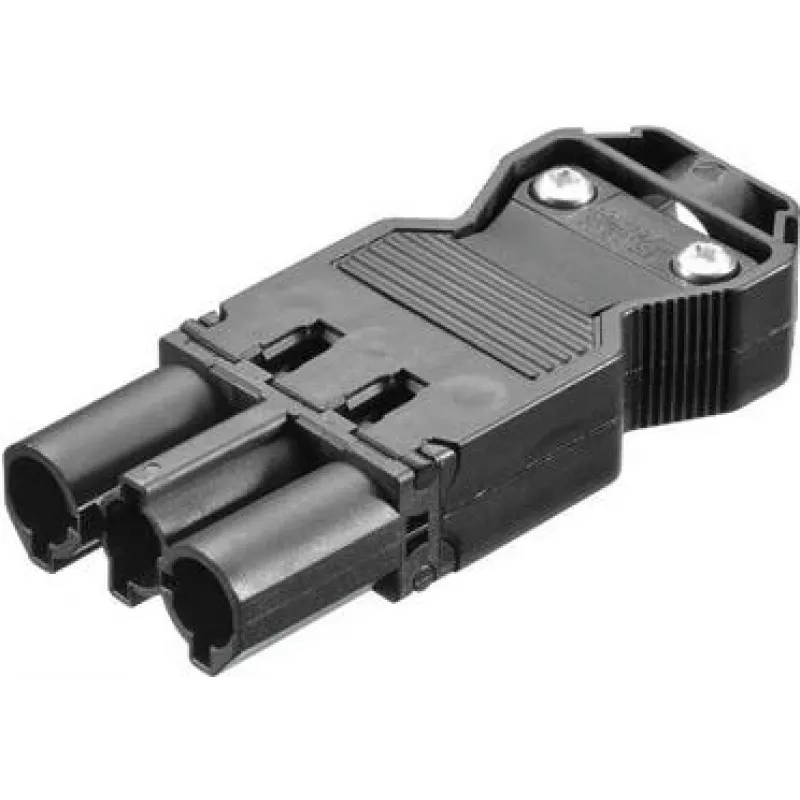

Spraudnis Bachmann 375.517

Bachmann 375.517 spraudnis ir gatavs pievienojams elektriskais savienotājs ar integrētu stiepes slodzes mazināšanu, piemērots dažādiem vadu pieslēgšanas lietojumiem. Tas pieņem cietus un lokanus vadus bez uzmavu izmantošanas un tiek piegādāts kā viens gab. iepakojumā vienkāršai uzstādīšanai iekārtās un instalācijās.

Priekšrocības

Šis spraudnis atbalsta vadu šķērsgriezumu no 0,75 līdz 2,5 mm² un pieņem kabeļu diametru no 6,5 līdz 10,5 mm (saderīgs ar H05VV un NYM kabeļiem). Ārējais apvalks ir jānoņem 31 mm garumā, bet izolācija jānoņem 7 mm garumā, nodrošinot uzticamus, atkārtojamus savienojumus ar mehānisku stiepes slodzes mazināšanu.

Piemērots

• Elektriskajām ierīcēm un iekārtām, kurām nepieciešams noņemams spraudņa savienojums
• Instalācijām, kurās tiek izmantoti H05VV vai NYM kabeļi noteiktajā diametra diapazonā
• Profesionāliem elektriskajiem darbiem un pašdarināšanas vadu projektiem

Tehniskie dati

• Zīmols: Bachmann
• Modelis / MPN: 375.517
• EAN: 4016514023813
• vadu šķērsgriezums: 0,75–2,5 mm²
• kabeļa diametrs: 6,5–10,5 mm (H05VV, NYM)
• ārējā apvalka noņemšanas garums: 31 mm
• izolācijas noņemšanas garums: 7 mm

Lietošana

Sagatavojiet kabeli, noņemot ārējo apvalku 31 mm garumā un vadu izolāciju 7 mm garumā. Ievietojiet cietus vai lokanus vadus tieši spaiļu kontaktos; uzmavas nav nepieciešamas. Pārliecinieties, ka kabelis pareizi atrodas stiepes slodzes mazinātājā, pirms pievelkat skrūves vai aizverat korpusu. Ievērojiet standarta elektrodrošības procedūras un atvienojiet barošanu pirms darba ar strāvu vadošām ķēdēm.

Ieteikumi

Izmantojiet kabeļus, kas atbilst noteiktajam diametra un šķērsgriezuma diapazonam, un pirms barošanas pieslēgšanas pārbaudiet savienojumu drošību. Pastāvīgām vai augstas vibrācijas instalācijām periodiski pārbaudiet savienojumu un stiepes slodzes mazināšanu.
