Spriegošanas mērīšanas skava ALLNET ALL369X-A800 Melna 3 cm

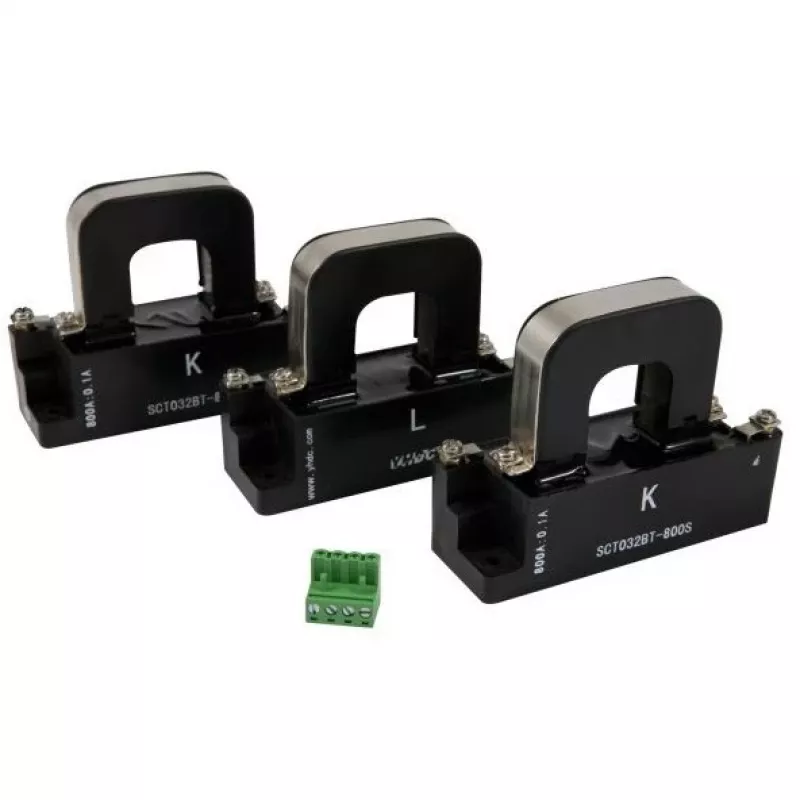

Trīs induktīvo (strāvas) spriegošanas mērīšanas spaiļu komplekts, kas paredzēts lietošanai ar ALLNET ALL3690 un ALL3691 jaudas mērītājiem. Katras skavas iekšējais diametrs ir 30 mm, un tā ir paredzēta strāvām līdz 800 A fāzē. Komplekts tiek piegādāts melnā krāsā, un tajā ir trīs skavas, kas ļauj vienlaicīgi mērīt visas trīs fāzes. Piezīme: šīs strāvas spailes nedrīkst pievienot bez slodzes.

Priekšrocības

ALLNET ALL369X-A800 skavām ir kompakts 30 mm atvērums, kas atbilst komerciālajās un dzīvojamās elektroinstalācijās izplatītajiem vadu izmēriem. Tās atbalsta mērījumus līdz 800 A fāzē un tiek piegādātas kā saskaņots trīs gabalu komplekts vienlaicīgai trīsfāžu uzraudzībai. Skavas ir saderīgas ar ALLNET ALL3690 un ALL3691 jaudas mērītājiem, un tās ir izstrādātas atkārtojamiem un uzticamiem mērījumiem.

Piemērots

• Trīsfāžu strāvas mērīšanai sadales paneļos
• Elektrisko sistēmu uzstādīšanai un pārbaudei komerciālajās vai dzīvojamās ēkās
• Lietošanai ar ALLNET ALL3690 un ALL3691 jaudas mērītājiem enerģijas uzraudzībai un diagnostikai

Galvenās specifikācijas

• Modelis: ALLNET ALL369X-A800 (ALL369x-A800)
• Daudzums: 3 skavas (pa vienai fāzei)
• Iekšējais diametrs (skavas atvērums): 30 mm
• Maksimālā strāva fāzē: 800 A
• Krāsa: Melna
• Saderīgs ar: ALLNET ALL3690, ALL3691 jaudas mērītājiem
• Svars (komplekts): 1,88 kg
• EAN: 4038816000101

Lietošana

Uzstādiet katru skavu ap attiecīgās fāzes vadu, neatvienojot vadu. Pievienojiet skavu izejas ALLNET ALL3690 vai ALL3691 jaudas mērītāja ieejas spailēm saskaņā ar mērītāja elektroinstalācijas shēmu. Pārliecinieties, ka skavas ir pilnībā aizvērtas ap vadu un ka ķēdē ir slodze pirms mērījumu veikšanas, jo strāvas spailes nedrīkst pievienot bez slodzes. Mērījumu konfigurācijai un mērogošanai sekojiet jaudas mērītāja lietotāja rokasgrāmatai.

Ieteikumi

Nepievienojiet strāvas skavas mērītājam, ja mērītā ķēde ir atvērta (nav slodzes). Pārbaudiet, vai vadu izmērs atbilst 30 mm skavas atvērumam, un ievērojiet pareizās drošības procedūras, strādājot ar zemsprieguma elektroiekārtām.
