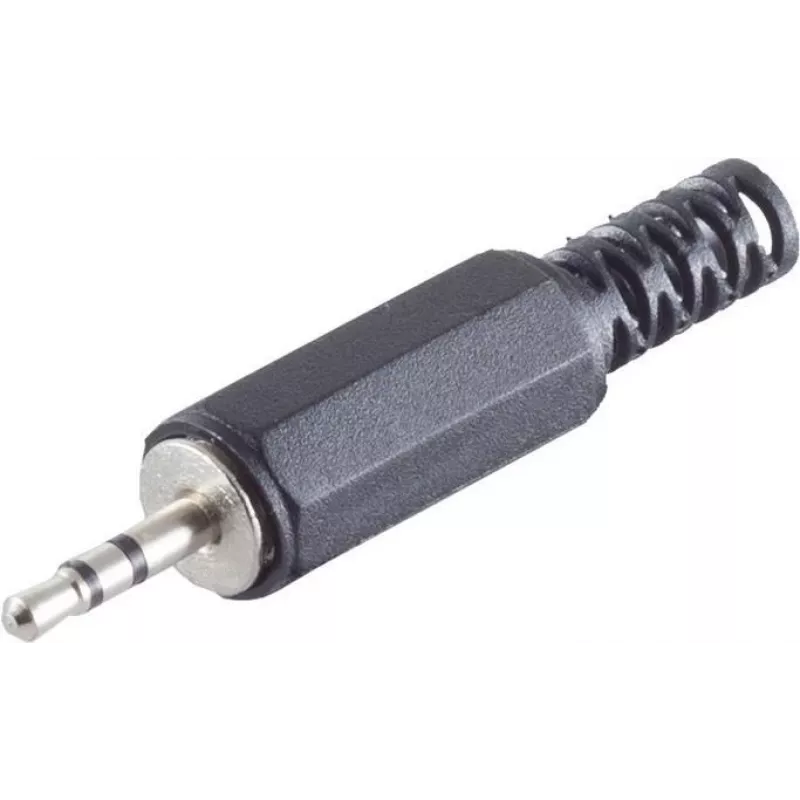

Stereo spraudnis 2,5 mm ShiverPeaks 51301 — 2,5 mm stereo audio savienotājs

ShiverPeaks 51301 ir 2,5 mm stereo spraudnis, kas paredzēts portatīvo audio ierīču, austiņu un audio aprīkojuma savienošanai, kuri izmanto 2,5 mm TRS saskarni. Metāla korpusa savienotājs nodrošina kompaktu, standartizētu savienojumu kreisajam un labajam audio kanālam un zemei, padarot to piemērotu remontiem, kabeļu montāžai un pielāgotiem audio vadiem gan patērētāju, gan profesionālajā vidē.

Priekšrocības

Metāla korpuss nodrošina mehānisku izturību un uzticamu kontaktu nepārtrauktību. Tā kompaktais 2,5 mm TRS formas faktors atbalsta stereo signālus, vienlaikus aizņemot minimālu vietu, ļaujot to izmantot plānās vai vietas ziņā ierobežotās ierīcēs. Standartizēta uzgaļa-gredzena-uzmavas konfigurācija nodrošina saderību ar aprīkojumu, kas pieņem 2,5 mm stereo spraudņus, un vienkāršā konstrukcija atvieglo lodēšanu un kabeļa galu apstrādi remonta vai montāžas darbu laikā.

Piemērots

• Nolietotu 2,5 mm audio spraudņu remontam vai nomaiņai portatīvajos atskaņotājos un austiņās
• Pielāgotu audio kabeļu un pagarinātāju izgatavošanai
• Maza formāta audio aprīkojuma un sakaru ierīču savienošanai
• Prototipēšanai un DIY elektronikas projektiem, kur nepieciešams kompakts stereo savienotājs

Galvenās specifikācijas

• Savienotāja tips: 2,5 mm TRS (stereo uzgalis-gredzens-uzmava)
• Korpusa materiāls: metāla korpuss paaugstinātai izturībai
• Atbalstītais signāls: stereo audio (kreisais, labais, zeme)
• Montāža: iebūvējams kabeļa spraudnis kabeļu montāžai un remontiem
• Lietošanas vide: patērētāju un profesionālas audio sistēmas

Kā lietot

Sagatavojiet audio kabeli, noņemot ārējo apvalku un atdalot kreiso, labo un zemes vadītājus. Alvojiet vadītāju galus un savienotāja lodēšanas laukumus, lai nodrošinātu uzticamu lodējuma savienojumu. Pirms lodēšanas uzvelciet uz kabeļa jebkādu spriegojuma mazināšanas elementu vai aizsargapvalku. Pielodējiet kreiso (uzgalis), labo (gredzens) un zemes (uzmava) vadītājus pie atbilstošajiem spraudņa kontaktiem, uzmanoties, lai nerastos lodējuma tiltiņi. Pēc lodēšanas pārbaudiet nepārtrauktību un pareizu vadu savienojumu ar multimetru, pēc tam salieciet korpusu un nostipriniet spriegojuma mazināšanas elementu.

Ieteikumi

Izmantojiet atbilstošus kabeļu tipus un ekranētus vadītājus, lai samazinātu trokšņus audio signālos. Nepakļaujiet spraudni pārmērīgai mehāniskai slodzei pēc uzstādīšanas un izmantojiet spriegojuma mazināšanas elementus, lai pagarinātu savienotāja kalpošanas laiku. Profesionālām audio lietojumprogrammām pirms galīgās instalācijas pārbaudiet savienotāja saderību ar mērķa ierīci un pārbaudiet signāla maršrutēšanu.
