Stieples savienotājs D-Sub 2 Harting 09 69 201 5072 Zaļš Metālisks

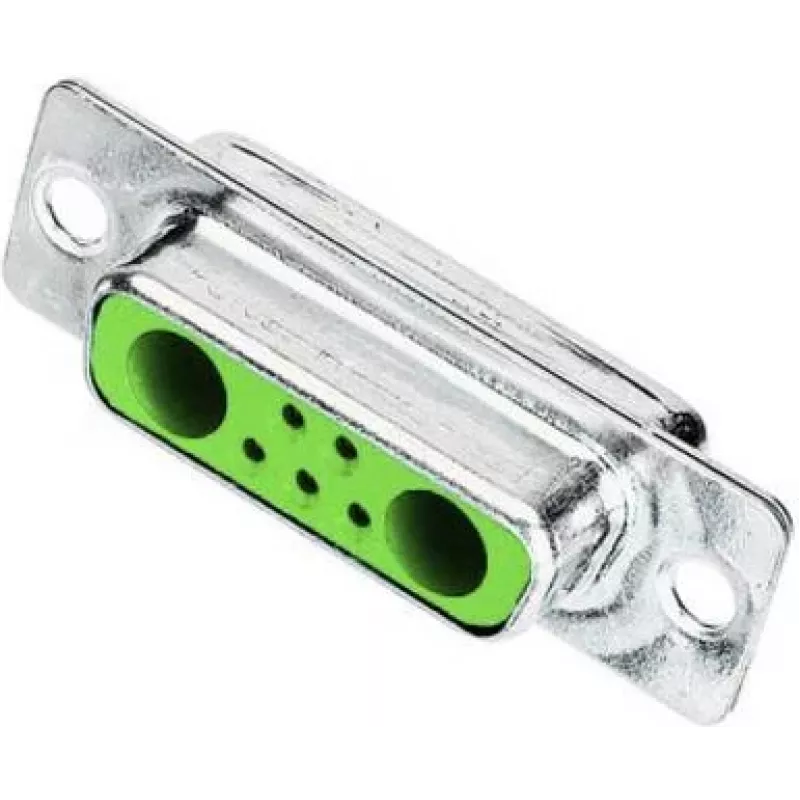

Harting 09 69 201 5072 ir D-Sub 2 sievišķais stieples savienotājs ar lodēšanas kontaktligzdu noslēgumu, nominālā strāva 5 A. Tam ir pieci galvenie kontakti plus divi papildu īpašie kontakti un zaļa metāliska apdare. Korpuss apvieno termoplastisku poliesteri (ar stikla šķiedru pildītu) un tēraudu ar alvotiem kontaktiem, kas izgatavoti no vara sakausējuma. Savienotājs atbilst RoHS prasībām un ir viegls, aptuveni 7,75 g, piemērots uzticamiem signālu un mazjaudas strāvas savienojumiem kompaktos mezglos.

Priekšrocības

Šis D-Sub 2 savienotājs nodrošina kompaktu sievišķo saskarni ar lodēšanas kontaktligzdu noslēgumu, kas atvieglo drošu stieples pievienošanu un uzticamu elektrisko kontaktu līdz 5 A. Ar stikla šķiedru pildītais poliestera korpuss piedāvā mehānisko izturību un temperatūras noturību, savukārt alvotie vara sakausējuma kontakti uzlabo vadītspēju un korozijas izturību. Papildu divi īpašie kontakti palielina vadu savienojuma elastību palīgsignāliem vai zemējumam.

Piemērots

• Signālu pārraidei un mazjaudas strāvas savienojumiem līdz 5 A
• Kompaktiem elektroniskiem mezgliem un instrumentu paneļiem
• Pielāgotiem kabeļiem un instalācijām, kur nepieciešami lodēšanas kontaktligzdu noslēgumi
• Lietojumiem, kur nepieciešams mazs D-Sub sievišķais savienotājs ar palīgkontaktiem

Galvenās specifikācijas

• Ražotājs: Harting
• Ražotāja daļas numurs (MPN): 09 69 201 5072
• EAN: 2050006145272
• Savienotāja tips: D-Sub 2, sievišķais
• Noslēgums: Lodēšanas kontaktligzda
• Nominālā strāva: 5 A
• Kontakti: 5 galvenie + 2 īpašie kontakti
• Kontaktu materiāls: Vara sakausējums, alvots
• Korpusa materiāls: Termoplastiska sveķi (ar stikla šķiedru pildīts poliesteris) un tērauds
• Krāsa/apdare: Zaļa metāliska
• Atbilstība: RoHS
• Svars: ~7,75 g

Kā lietot

Sagatavojiet vadus, noņemot izolāciju līdz ieteicamajam garumam lodēšanas kontaktligzdām. Ievietojiet katru vadu tā lodēšanas kontaktligzdā un uzklājiet lodmetālu, lai izveidotu drošu elektrisko savienojumu. Nodrošiniet pareizu sievišķā D-Sub apvalka orientāciju, montējot panelī vai savienojot ar spraudni. Pēc lodēšanas pārbaudiet savienojumus, vai nav aukstās lodēšanas vai tiltiņu, un nostipriniet korpusu saskaņā ar ierīces montāžas instrukcijām.

Ieteikumi

Izmantojiet piemērotu lodēšanas temperatūru un kušņus alvotiem vara kontaktiem, izvairieties no pārmērīgas mehāniskās slodzes uz vadiem pēc lodēšanas un pārbaudiet, vai ķēdes strāva nepārsniedz 5 A nominālu. Ilgtermiņa uzticamībai aizsargājiet savienojumus no kodīgas vides un ievērojiet Harting norādījumus par D-Sub savienotāju apiešanos.
