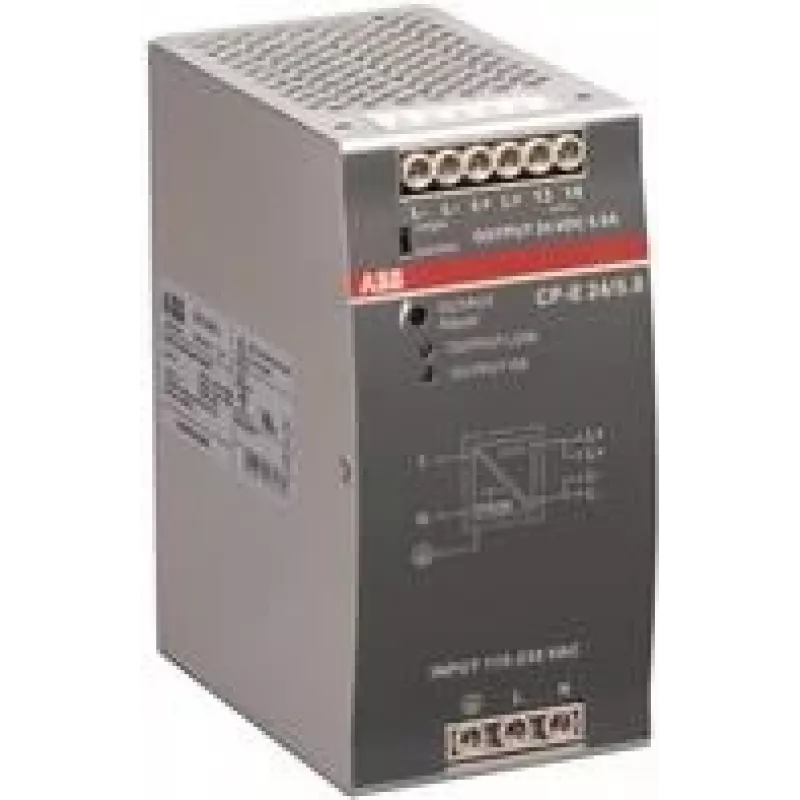

Strāvas adapteris/invertors ABB CP-E 24/5.0 Indoor 120 W 115/230 V

CP-E 24/5.0 ir iekštelpu primārais komutācijas režīma barošanas avots no ABB CP-E sērijas. Tas nodrošina nominālo izejas jaudu 120 W un nominālo izeju 24 V DC pie 5 A. Ierīce pieņem plašu ieejas sprieguma diapazonu (90–132 V AC, 180–264 V AC un 210–375 V DC) ar nominālo ieejas spriegumu 115 vai 230 V AC (automātiska izvēle). Izejas spriegums ir regulējams no 22,5 līdz 28,5 V DC, un barošanas avotam ir U/I izejas raksturlīkne; jaudas palielināšanai var paralēli pieslēgt līdz trim ierīcēm. Kā piederums ir pieejams atsevišķs redundances modulis.

Priekšrocības

CP-E 24/5.0 piedāvā kompaktu iekštelpu dizainu ar plaša diapazona ieeju un izvēles nominālo ieeju (115/230 V AC), regulējamu izejas spriegumu un U/I raksturlīkni stabilai jaudas piegādei. Līdz trīs ierīču paralēla darbība nodrošina vieglu jaudas paplašināšanu, un speciāla redundances moduļa pieejamība atbalsta paaugstinātu sistēmas uzticamību. Atbilstība CE un RoHS nodrošina atbilstību attiecīgajiem drošības un vides standartiem.

Piemērots

• Rūpnieciskās vadības skapjiem un automatizācijas iekārtām
• Instrumentācijas un monitoringa sistēmām
• Telekomunikāciju un tīkla ierīcēm, kurām nepieciešams 24 V DC
• Lietojumiem, kuros nepieciešama paralēla redundance vai palielināta jaudas kapacitāte

Galvenās specifikācijas

• Zīmols: ABB
• Modelis: CP-E 24/5.0 (MPN: 1SVR427034R0000, EAN: 4016779669689)
• Izeja: 24 V DC nominālā, regulējama 22,5–28,5 V DC
• Nominālā izejas strāva: 5 A
• Nominālā izejas jauda: 120 W
• Ieejas spriegums: plašs diapazons 90–132 V AC, 180–264 V AC, 210–375 V DC (nominālais 115/230 V AC automātiskā izvēle)
• Frekvenču diapazons: 47–63 Hz
• Montāža: izmantošanai iekštelpās (parasti piemērots DIN sliedei CP-E sērijā)
• Standarti: CE, RoHS

Lietošana

Uzstādiet CP-E 24/5.0 piemērotā elektriskajā skapī vai korpusā, ievērojot vietējos elektroinstalācijas noteikumus. Pievienojiet maiņstrāvas vai līdzstrāvas ieeju saskaņā ar nominālo barošanu un nodrošiniet pareizu zemējumu. Ja nepieciešama precīza regulēšana, iestatiet izejas spriegumu 22,5–28,5 V DC diapazonā. Lai iegūtu lielāku kopējo izejas strāvu, savienojiet līdz trīs ierīcēm paralēli saskaņā ar ABB instrukcijām un izmantojiet papildu redundances moduli, ja nepieciešama pārņemšanas iespēja. Pirms barojamās iekārtas ekspluatācijas uzsākšanas pārbaudiet savienojumus un veiciet funkcionālās pārbaudes.

Ieteikumi

Izmantojiet ierīci labi vēdināmās iekštelpās un ievērojiet noteiktos ieejas un izejas diapazonus. Paralēlai savienošanai un redundances moduļa uzstādīšanai ievērojiet ABB uzstādīšanas rokasgrāmatu. Regulāri pārbaudiet savienojumus un nodrošiniet, ka ierīce ir uzstādīta uz piemērotas DIN sliedes vai montāžas virsmas saskaņā ar ražotāja norādījumiem.
