Strāvas adapteris/invertors MEAN WELL NID100-24, 100 W, 24 V izeja, 30–53 V ieeja

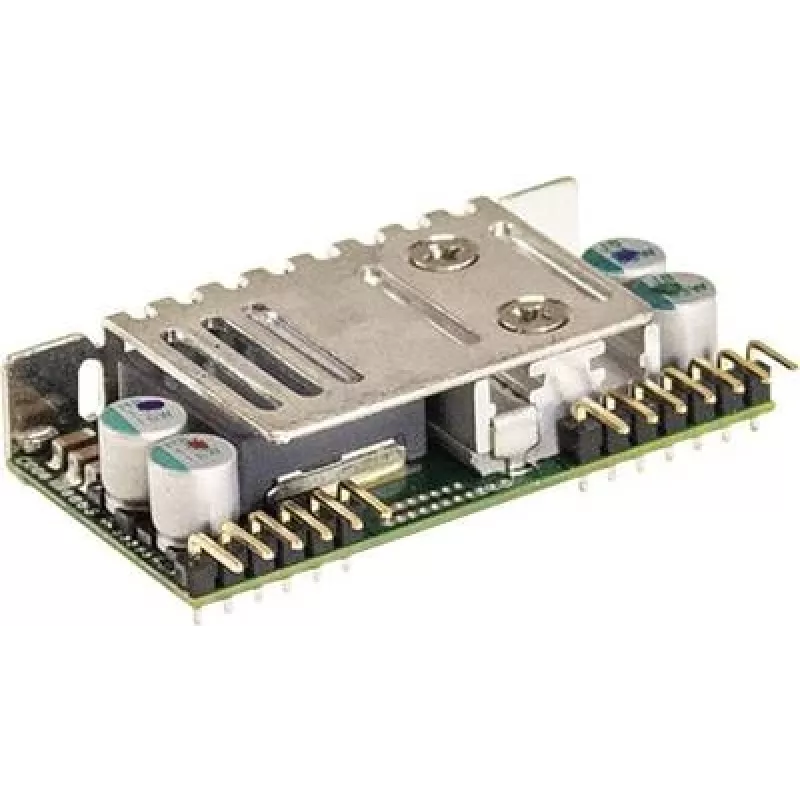

MEAN WELL NID100-24 ir kompakts līdzstrāvas-līdzstrāvas neizolēts pārveidotājs, kas paredzēts plates līmeņa jaudas pārveidošanai, kur nepieciešama stabila 24 V izeja no augstākas līdzstrāvas kopnes. Nodrošinot līdz 100 W ar 24 VDC izeju pie 4,2 A un pieņemot plašu ieejas diapazonu 30–53 VDC, modulis tiek piegādāts atvērta rāmja SIP iepakojumā, kas piemērots montāžai uz PCB. Tā mazais nospiedums un zemais profils (50,8 mm dziļums, 12 mm augstums) padara to piemērotu vietas ierobežotām rūpnieciskām un telekomunikāciju barošanas sistēmām, kur nepieciešams uzticams līdzstrāvas pazeminošs risinājums.

Priekšrocības

Pārveidotājs nodrošina regulētu 24 V izeju līdz 4,2 A ar ieejas diapazonu, kas aptver izplatītus starpposma līdzstrāvas kopnes spriegumus. Tā SIP atvērtā rāmja iepakojums ļauj tiešu montāžu uz PCB un integrāciju pielāgotos barošanas blokos. Attālināta IESLĒGT/IZSLĒGT vadība nodrošina sistēmas līmeņa jaudas secīgu ieslēgšanu un attālinātu pārvaldību. Ierīce ir viegla, atbilst RoHS prasībām un paredzēta nepārtrauktai darbībai iekārtās, kur nepieciešama kompakta līdzstrāvas-līdzstrāvas pārveidošana.

Piemērots

• Rūpnieciskās vadības sistēmas un automatizācijas elektronika
• Telekomunikāciju iekārtas un bāzes staciju moduļi
• Sadales barošanas sistēmas un starpposma kopnes pārveidošana
• Iegultas sistēmas un kompakti barošanas plaukti

Galvenās specifikācijas

• Izejas spriegums: 24 VDC
• Maksimālā izejas strāva: 4,2 A
• Maksimālā izejas jauda: 100 W
• Ieejas sprieguma diapazons: 30–53 VDC
• Topoloģija: neizolēts līdzstrāvas-līdzstrāvas pārveidotājs
• Iepakojums: SIP atvērts rāmis montāžai uz PCB
• Vadība: attālināta IESLĒGT/IZSLĒGT funkcija
• Izmēri (aptuveni): 50,8 mm dziļums, 12 mm augstums
• Svars (aptuveni): 35 g

Lietošana

Uzstādiet pārveidotāju uz saderīgas PCB, ievērojot standarta izkārtojuma praksi līdzstrāvas-līdzstrāvas jaudas moduļiem, nodrošinot atbilstošus vara laukumus siltuma izkliedēšanai un pareizu ieejas/izejas polaritāti. Pievienojiet ieeju stabilam 30–53 V līdzstrāvas avotam un pārbaudiet izeju ar piemērotu slodzi, kas nepārsniedz 4,2 A. Izmantojiet attālināto IESLĒGT/IZSLĒGT vadību, lai ieslēgtu vai izslēgtu izeju atbilstoši jūsu sistēmas jaudas secīgai ieslēgšanai. Ievērojiet ražotāja ieteiktos attālumus un iezemēšanas praksi, integrējot rūpnieciskajās vai telekomunikāciju iekārtās.
