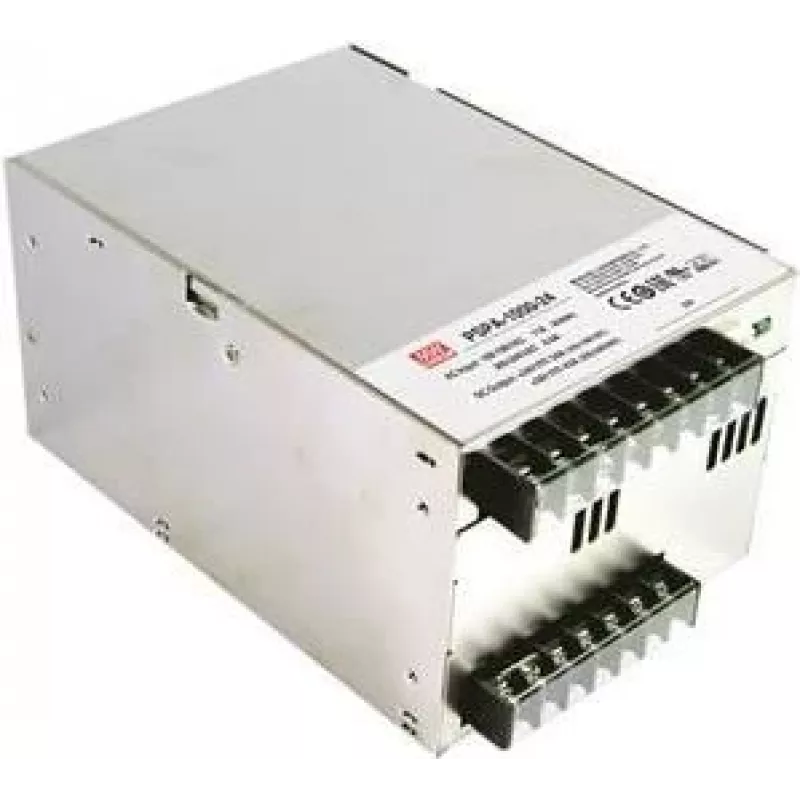

Strāvas adapteris/invertors MEAN WELL PSPA-1000-24, 1000 W, 24 V izeja, 90–264 V ieeja

MEAN WELL PSPA-1000-24 ir kompakts 1000 W strāvas adapteris un invertors, kas nodrošina regulētu 24 V līdzstrāvas izeju no plaša maiņstrāvas ieejas diapazona 90–264 V. Ierīces izmēri ir 120 × 170 × 93 mm, un tā ir paredzēta slēgtai montāžai rūpnieciskās un komerciālās instalācijās, kur nepieciešama stabila 24 V barošana. Ierīcē ir integrēta jaudas koeficienta korekcija, un tā atbalsta paralēlu darbību jaudas paplašināšanai, kā arī attālinātu ieslēgšanu/izslēgšanu un DC OK signālu sistēmas vadībai un uzraudzībai.

Priekšrocības

PSPA-1000-24 piedāvā augstu jaudas blīvumu kompaktā korpusā, ļaujot to uzstādīt šauros vadības skapjos. Iebūvētā jaudas koeficienta korekcija uzlabo maiņstrāvas izmantošanas efektivitāti, savukārt paralēlā funkcija ļauj apvienot vairākas vienības lielākai izejas strāvai vai dublēšanai. Attālināta ieslēgšana/izslēgšana un speciāls DC OK signāls vienkāršo integrāciju ar uzraudzības sistēmām. Atbilstība RoHS un slēgtā konstrukcija samazina uzstādīšanas risku rūpnieciskās vidēs.

Piemērots

• Rūpnieciskiem vadības paneļiem un automatizācijas iekārtām, kam nepieciešama 24 V līdzstrāva
• Komerciālām rezerves barošanas sistēmām un ar UPS saistītām lietojumprogrammām
• Iekārtu testēšanas stendiem un izstrādes laboratorijām
• Invertoru lietojumiem un sadalītām barošanas sistēmām ar paralēlu darbību

Galvenās specifikācijas

• Izejas spriegums: 24 V līdzstrāva
• Nominālā izejas jauda: 1000 W
• Maksimālā izejas strāva: 42 A
• Maiņstrāvas ieejas diapazons: 90–264 V
• Jaudas koeficienta korekcija: integrēta
• Paralēla darbība: atbalstīta strāvas sadalei un dublēšanai
• Vadība un uzraudzība: attālināta ieslēgšana/izslēgšana un DC OK signāls
• Korpusa tips: slēgta konstrukcija, piemērota montāžai
• Izmēri: 120 × 170 × 93 mm
• Atbilstība vides prasībām: RoHS

Kā lietot

Uzstādiet PSPA-1000-24 piemērotā slēgtā skapī vai uz stabilas virsmas ar pietiekamu ventilāciju. Pievienojiet maiņstrāvas padevi norādītajā 90–264 V diapazonā un pārbaudiet pareizu zemējumu. Veiciet līdzstrāvas izejas savienojumus ar slodzi, izmantojot atbilstoša šķērsgriezuma kabeļus maksimālajai 42 A strāvai, un droši nostipriniet spailes, lai novērstu kontaktu pretestību. Izmantojiet attālinātās ieslēgšanas/izslēgšanas spailes integrācijai ar vadības loģiku un pārraugiet DC OK signālu sistēmas statusam. Paralēli savienojot vienības, ievērojiet ražotāja norādījumus par strāvas sadali un izlīdzināšanu, lai nodrošinātu līdzsvarotu darbību.

Ieteikumi

Lai nodrošinātu uzticamu darbību, nodrošiniet pietiekamu ventilācijas atstarpi un izvairieties no montāžas siltuma avotu tuvumā. Izmantojiet atbilstoši nominētus drošinātājus vai automātiskos slēdžus gan maiņstrāvas, gan līdzstrāvas pusē, un izvēlieties kabeļus ar piemērotu temperatūras un strāvas nominālu. Paralēlām konfigurācijām saskaņojiet viena modeļa un specifikāciju vienības un veiciet nodošanas pārbaudes strāvas sadalei un DC OK signāliem pirms sistēmu nodošanas nepārtrauktā darbībā.
