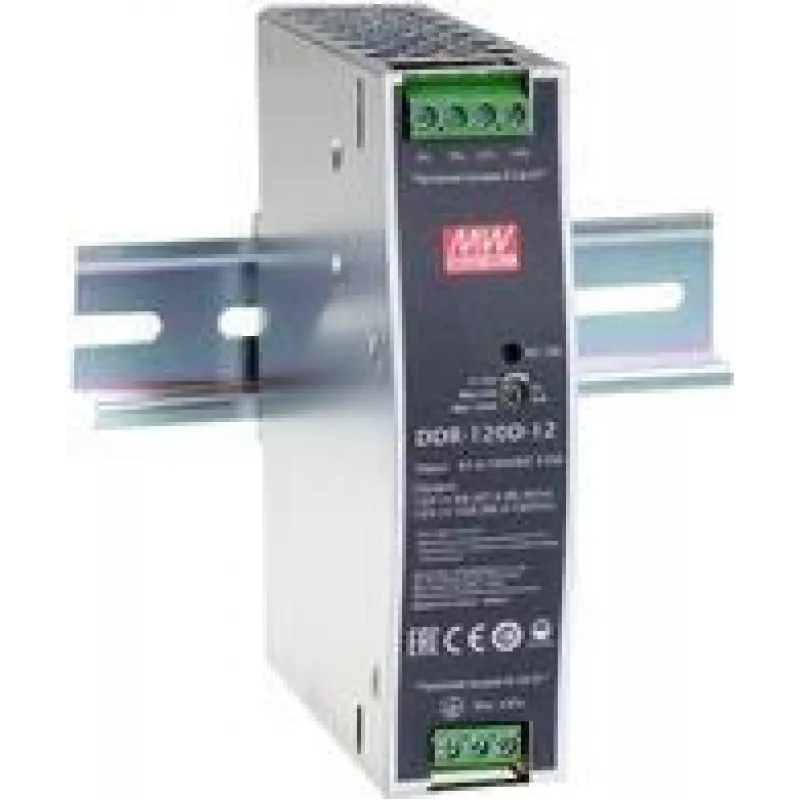

Strāvas adapteris MEAN WELL DDR-120B-12

MEAN WELL DDR-120B-12 ir īpaši plāns līdzstrāvas-līdzstrāvas rūpnieciskais DIN-sliedes pārveidotājs ar plašu ieejas sprieguma diapazonu no 16,8 līdz 33,6 V līdzstrāvas un vienu 12 V līdzstrāvas izeju ar nominālo jaudu 10 A (120 W). Kompaktais metāla korpuss ir 32 mm (P) × 102 mm (D) × 125,2 mm (A), un ierīce atbilst RoHS prasībām, tāpēc tā ir piemērota vietas ziņā ierobežotiem vadības skapjiem un rūpnieciskai jaudas sadalei.

Priekšrocības

DDR-120B-12 nodrošina stabilu 12 V izeju ar strāvu līdz 10 A ļoti šaurā korpusā, kas paredzēts montāžai uz DIN sliedes. Tā plašais ieejas diapazons ir piemērots ar baterijām darbināmām vai mainīga sprieguma sistēmām, savukārt atbilstība RoHS nodrošina vides noteikumu ievērošanu. Pārveidotāja kompaktie izmēri ļauj to uzstādīt blīvos iekārtu statņos vai mazos korpusos.

Piemērots

• Rūpnieciskiem vadības skapjiem un automatizācijas paneļiem
• Uz sliedes montējamai jaudas sadalei PLC un lauka ierīcēm
• Ar baterijām darbināmām sistēmām un sprieguma pārveidei transportlīdzekļos vai mehānismos
• OEM iekārtām, kur ir ierobežota vieta

Galvenās specifikācijas

• Modelis: MEAN WELL DDR-120B-12 (MPN: DDR-120B-12, EAN: 4021087051033)
• Ieejas spriegums: 16,8–33,6 V līdzstrāvas
• Izeja: 12 V līdzstrāvas, 10 A (120 W)
• Izmēri: 32 mm × 102 mm × 125,2 mm (P × D × A)
• Montāža: DIN sliede
• Atbilstība: RoHS
• Daudzums iepakojumā: 28 gab.

Lietošana

Uzstādiet pārveidotāju uz standarta DIN sliedes vadības skapī. Pievienojiet līdzstrāvas ieeju piemērotam 16,8–33,6 V barošanas avotam, ievērojot polaritāti un izmantojot atbilstoši nominālos vadus un drošinātājus. Pievienojiet 12 V līdzstrāvas izeju slodzei, nodrošinot, ka kopējā strāva nepārsniedz 10 A. Nodrošiniet pietiekamu ventilāciju ap ierīci un ievērojiet vietējos elektroinstalācijas noteikumus uzstādīšanas laikā.

Ieteikumi

Lai nodrošinātu drošu darbību, nepārsniedziet noteikto ieejas diapazonu un izejas strāvu; izmantojiet īsus, pareizi nominālus kabeļus un uzstādiet aizsargdrošinātājus ieejas pusē. Ja izmanto ar baterijām darbināmās sistēmās, pārbaudiet pārejas procesus un, ja nepieciešams, pievienojiet papildu filtrēšanu.
