MEAN WELL DDR-15L-24 barošanas avots un sprieguma pārveidotājs, 15 W

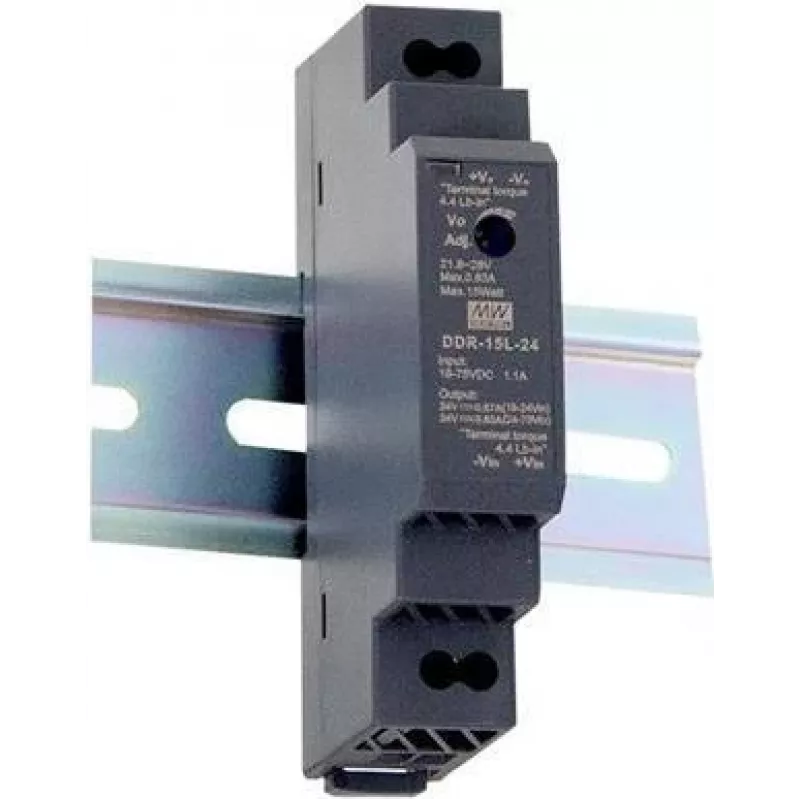

MEAN WELL DDR-15L-24 ir īpaši kompakts DIN sliedes līdzstrāvas–līdzstrāvas pārveidotājs, kas paredzēts rūpnieciskai lietošanai. Tas pieņem plašu ieejas sprieguma diapazonu no 18 līdz 75 V līdzstrāvas un nodrošina regulētu vienu izeju 24 V līdzstrāvas ar kopējo izejas jaudu 15 W. Modulis atbilst RoHS prasībām, ir viegls (68 g) un ar nelielu aizņemto laukumu (54,5 mm dziļums × 90 mm augstums), kas nodrošina vienkāršu integrāciju vadības skapjos un iekārtās.

Priekšrocības

DDR-15L-24 nodrošina stabilu 24 V līdzstrāvas izeju no plaša ieejas sprieguma loga, samazinot vajadzību pēc vairākiem strāvas avotiem. Tā DIN sliedes formas faktors un nelielais dziļums ietaupa vietu panelī, savukārt mazais svars atvieglo montāžu. Atbilstība RoHS nodrošina, ka tas atbilst vides drošības prasībām rūpnieciskiem uzstādījumiem.

Piemērots

• Rūpniecisko vadības moduļu un PLC barošanai, kam nepieciešams 24 V līdzstrāvas
• Iegultajām sistēmām un automatizācijas iekārtām ar plašām ieejas sprieguma variācijām
• Modernizācijai un kompaktiem vadības skapjiem, kur ir ierobežota vieta

Galvenās specifikācijas

• Modelis: MEAN WELL DDR-15L-24 (MPN: DDR-15L-24)
• Ieejas spriegums: 18–75 V līdzstrāvas
• Izeja: 24 V līdzstrāvas, kopējā jauda 15 W
• Izejas strāva: līdz 0,63 A (pie 24 V izejas, kas atbilst 15 W)
• Izmēri (dziļums × augstums): 54,5 mm × 90 mm
• Svars: 0,068 kg
• Atbilstība: RoHS
• Daudzums iepakojumā: 160 gab.
• EAN: 4021087050876

Lietošana

Uzstādiet DDR-15L-24 uz standarta DIN sliedes vadības skapja iekšpusē. Pievienojiet līdzstrāvas ieeju noteiktajā 18–75 V līdzstrāvas diapazonā ieejas spailēm, ievērojot pareizu polaritāti. Pievienojiet 24 V līdzstrāvas izeju slodzei, nodrošinot, ka pievienotā strāva nepārsniedz pārveidotāja nominālo izeju. Nodrošiniet pietiekamu ventilāciju un ievērojiet visus vietējos elektroinstalācijas un drošības noteikumus uzstādīšanas laikā.

Ieteikumi

Ierīci jāuzstāda kvalificētam personālam. Pirms ieslēgšanas pārbaudiet ieejas sprieguma diapazonu un slodzes strāvu. Lai nodrošinātu drošu darbību, izvairieties no uzstādīšanas siltuma avotu tuvumā un atstājiet brīvu vietu gaisa plūsmai.
