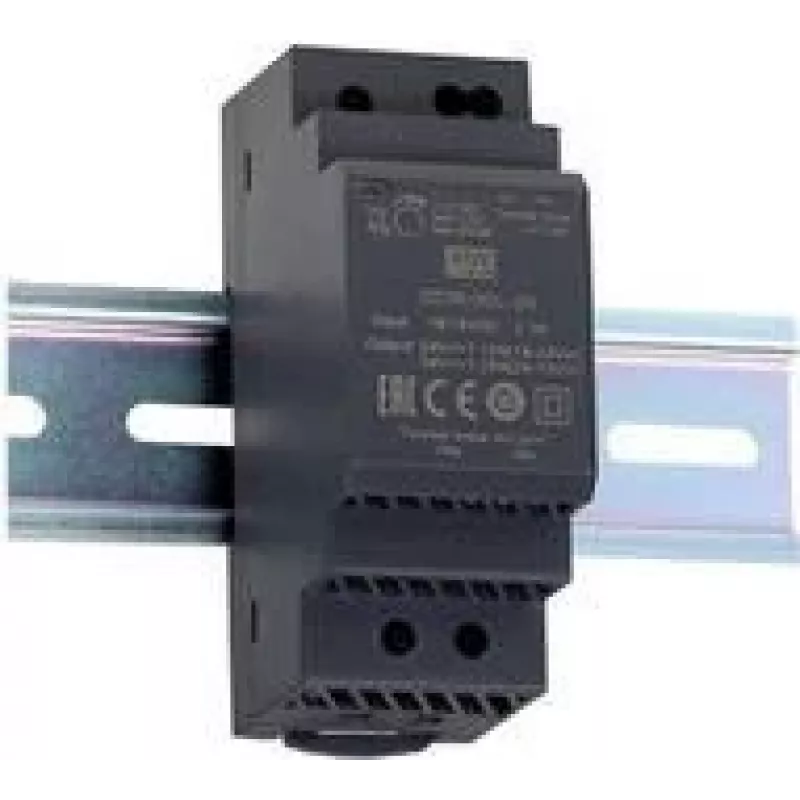

Strāvas adapteris MEAN WELL DDR-30L-12

MEAN WELL DDR-30L-12 ir īpaši plāns DIN sliedes līdzstrāvas-līdzstrāvas pārveidotājs, kas paredzēts rūpniecības un automatizācijas lietojumiem. Tas pieņem plašu ieejas diapazonu no 18 līdz 75 V līdzstrāvas un nodrošina vienu regulētu 12 V līdzstrāvas izeju, kas spēj piegādāt līdz 2,5 A (30 W). Kompaktais korpuss (35 mm x 54,5 mm x 90 mm) un RoHS atbilstība padara to piemērotu vietās, kur svarīga telpas taupīšana un vides standarti.

Priekšrocības

DDR-30L-12 piedāvā plašu ieejas sprieguma diapazonu, kas nodrošina elastību dažādās līdzstrāvas barošanas vidēs, un plānu DIN sliedes formas faktoru, kas ietaupa vietu uzstādīšanā. Tā regulētā 12 V izeja garantē stabilu barošanas avotu pakārtotajām ierīcēm, savukārt kompaktie izmēri ļauj to integrēt pārpildītos vadības paneļos. Atbilstība RoHS atbalsta instalācijas ar materiālu ierobežojumu prasībām.

Piemērots

• Rūpnieciskās vadības skapji un automatizācijas sistēmas
• Uz sliedes montējama jaudas sadale iekārtās
• Signālu kondicionēšanas moduļi un mazie PLC
• Lietojumi, kur nepieciešams kompakts 12 V līdzstrāvas barošanas avots no dažādiem līdzstrāvas avotiem

Galvenās specifikācijas

• Modelis: MEAN WELL DDR-30L-12 (MPN: DDR-30L-12)
• Ieejas spriegums: 18–75 V līdzstrāvas
• Izeja: 12 V līdzstrāvas, 2,5 A (30 W)
• Montāža: DIN sliede
• Izmēri: 35 mm x 54,5 mm x 90 mm
• Atbilst RoHS
• EAN: 4021087050746

Kā lietot

Uzstādiet pārveidotāju uz standarta DIN sliedes vadības paneļa iekšpusē, nodrošinot pietiekamu ventilāciju un atstarpi no siltuma avotiem. Pievienojiet līdzstrāvas ieeju norādītajā 18–75 V līdzstrāvas diapazonā pie ieejas spailēm, ievērojot pareizo polaritāti. Pievienojiet 12 V līdzstrāvas izeju slodzei, pārbaudot, vai kopējais strāvas patēriņš nepārsniedz 2,5 A. Ievērojiet standarta vadu montāžas praksi un droši nostipriniet visus spaiļu savienojumus. Pirms jutīgu iekārtu pieslēgšanas veiciet sākotnējās ieslēgšanas pārbaudes, lai apstiprinātu stabilu izejas spriegumu.

Ieteikumi

Uzticamai darbībai izvairieties no nepārtrauktas darbības ar maksimālo nominālo izeju augstā apkārtējā temperatūrā; atstājiet nelielu rezervi starp paredzamo slodzi un 2,5 A vērtējumu. Nodrošiniet atbilstošu drošinātāja aizsardzību ieejas pusē un ievērojiet elektromagnētiskās saderības/iezemējuma praksi, kas piemērota rūpniecības videi.
