strāvas adapteris Mean Well DKM10E-15 — 10 W, 15 V, 0,33 A

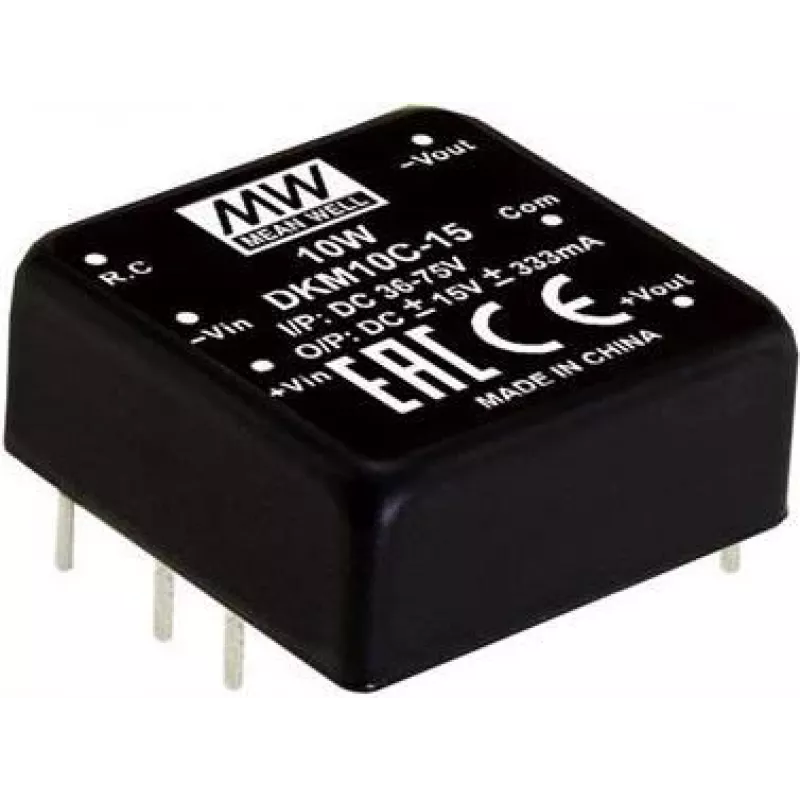

Mean Well DKM10E-15 ir kompakts līdzstrāvas-līdzstrāvas pārveidotājs, kas paredzēts montāžai uz iespiedshēmas plates un DIP caurumu montāžai. Modulis pieņem 4,7–9 V līdzstrāvas ieeju un nodrošina divējādu izeju ±15 V līdzstrāva ar kopējo izejas jaudu 10 W un maksimālo izejas strāvu ±0,33 A katrai līnijai. Ievietots īpaši kompaktā 1" x 1" korpusā un sver aptuveni 30 g, pārveidotājs ir paredzēts mazjaudas elektroniskām ierīcēm, piemēram, sensoriem, maziem vadības moduļiem un pārnēsājamām iekārtām rūpnieciskos un komerciālos lietojumos. Modulis atbilst RoHS prasībām.

Priekšrocības

DKM10E-15 piedāvā nelielu nospiedumu un DIP caurumu formas faktoru, kas vienkāršo integrāciju iespiedshēmas platē un nomaiņu. Tā divējādās ±15 V izejas nodrošina simetriskas līnijas, kas piemērotas analogajām shēmām un operacionālo pastiprinātāju barošanai, savukārt 10 W kopējā jauda atbalsta virkni mazjaudas funkciju. Plašais ieejas diapazons (4,7–9 V līdzstrāva) ļauj izmantot ar parastajiem akumulatoru un stabilizētajiem barošanas spriegumiem. Mazais svars un īpaši kompaktie izmēri padara to piemērotu vietās, kur telpa un svars ir ierobežoti.

Piemērots

• Sensoru un signālu kondicionēšanas moduļu barošanai
• Operacionālo pastiprinātāju un analogo ievades ķēžu, kurām nepieciešams ±15 V, barošanai
• Maziem vadības moduļiem un iegultajai elektronikai uz iespiedshēmas plates
• Pārnēsājamām iekārtām un ar baterijām darbināmām sistēmām ar 4,7–9 V barošanu

Galvenās specifikācijas

• Izejas jauda: 10 W kopā
• Izejas spriegums: ±15 V līdzstrāva divējādas izejas
• Izejas strāva: ±0,33 A katrai līnijai (maksimālā)
• Ieejas sprieguma diapazons: 4,7–9 V līdzstrāva
• Montāža: DIP caurumu montāža iespiedshēmas platei
• Korpusa izmērs: 1" x 1" īpaši kompakts
• Tipiski lietojumi: mazjaudas rūpnieciskā un komerciālā elektronika
• Atbilstība: RoHS

Kā lietot

Uzmontējiet DKM10E-15 uz iespiedshēmas plates, izmantojot DIP caurumu kontaktus, nodrošinot pareizu orientāciju un atbilstošus lodējuma savienojumus. Pievienojiet ieeju stabilizētam 4,7–9 V līdzstrāvas avotam ar pareizu polaritāti. Novadiet ±15 V izejas uz slodzi, pievēršot uzmanību zemējumam un atsaistei jutīgu analogo shēmu tuvumā. Pārbaudiet, vai kopējā slodze nepārsniedz 10 W nominālo jaudu un katra līnija paliek ±0,33 A robežās. Nodrošiniet vietu gaisa plūsmai, ja modulis ir uzstādīts korpusā, lai palīdzētu siltuma izkliedēšanai.

Ieteikumi

Lai nodrošinātu drošu darbību, izmantojiet īsus, zemas pretestības savienojumus starp pārveidotāju un mērķa shēmu, novietojiet atsaistes kondensatorus slodzes tuvumā un nepārsniedziet norādīto ieejas diapazonu. Ja izmanto ar baterijām darbināmās konstrukcijās, pārbaudiet ieejas stabilizāciju paredzamajos akumulatora sprieguma apstākļos. Nodrošiniet brīvus siltuma ceļus un pārbaudiet apkārtējās temperatūras robežas sistēmas projektēšanā.
