Strāvas adapteris MEAN WELL DLC03A-05 3W 5V 0.3A RoHS

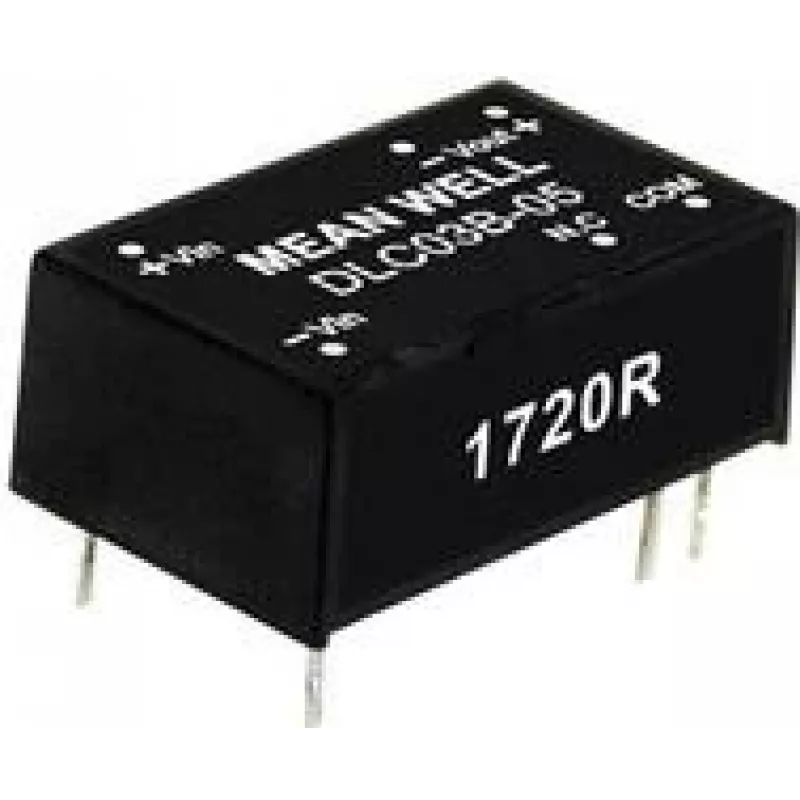

MEAN WELL DLC03A-05 ir kompakts DC-DC pārveidotāja modulis DIP montāžas korpusā, kas paredzēts uzstādīšanai uz iespiedshēmas plates. Tas pieņem ieejas sprieguma diapazonu no 9 līdz 18 V līdzstrāvas un nodrošina divējādu izeju ±5 V līdzstrāva ar maksimālo izejas strāvu ±0,3 A katrai kopnei. Modulis nodrošina 3 W kopējo izejas jaudu un atbilst RoHS prasībām.

Priekšrocības

Šis DLC03A-05 pārveidotājs ir kompakts un piemērots konstrukcijām ar ierobežotu vietu uz iespiedshēmas plates, piedāvājot bipolāras izejas shēmām, kurām nepieciešamas gan pozitīvas, gan negatīvas barošanas kopnes. Tā montāžas DIP konstrukcija vienkāršo montāžu prototipēšanas un ražošanas vidēs, kur izmanto standarta lodēšanas metodes. Atbilstība RoHS nodrošina samazinātu bīstamo vielu līmeni.

Piemērots

• Mazām rūpnieciskām un iegultām elektroniskām sistēmām, kurām nepieciešamas ±5 V kopnes
• Analogās signālu shēmās un operacionālo pastiprinātāju barošanas avotos
• Uz iespiedshēmas plates montējamiem prototipiem un montāžas caurumos ievietojamo komponentu darbplūsmām

Galvenās specifikācijas

• Ražotājs: MEAN WELL
• Modelis (MPN): DLC03A-05
• Ieejas spriegums: 9–18 V līdzstrāva
• Izeja: ±5 V līdzstrāva
• Izejas strāva: ±0,3 A (katrai kopnei)
• Kopējā izejas jauda: 3 W
• Korpuss: DIP montāža (uzstādīšanai uz iespiedshēmas plates)
• RoHS: atbilstošs
• EAN: 4021087047135

Lietošanas veids

Uzstādiet DLC03A-05 tam paredzētajā DIP montāžas vietā uz iespiedshēmas plates un pielodējiet saskaņā ar standarta lodēšanas praksi montāžas komponentiem. Pievadiet līdzstrāvas ieeju norādītajā 9–18 V līdzstrāvas diapazonā ieejas kontaktiem un ievērojiet polaritāti, lai izvairītos no bojājumiem. Izmantojiet ±5 V līdzstrāvas izejas kopnes mērķa shēmas barošanai, nodrošinot, ka kopējā slodze nepārsniedz moduļa nominālo strāvu un kopējo jaudu.

Ieteikumi

Nodrošiniet atbilstošu iespiedshēmas plates izkārtojumu siltuma izkliedēšanai un saglabājiet atstarpi starp moduli un siltumjutīgām sastāvdaļām. Ja tiek izmantotas pret troksni jutīgas analogās shēmas, pievienojiet ieteiktos atsaistes kondensatorus izejas kopnēs un ievērojiet labāko praksi iezemēšanā. Pirms jutīgu slodžu pievienošanas pārbaudiet, vai ieejas barošanas avots 9–18 V līdzstrāvas diapazonā spēj nodrošināt pietiekamu strāvu.
