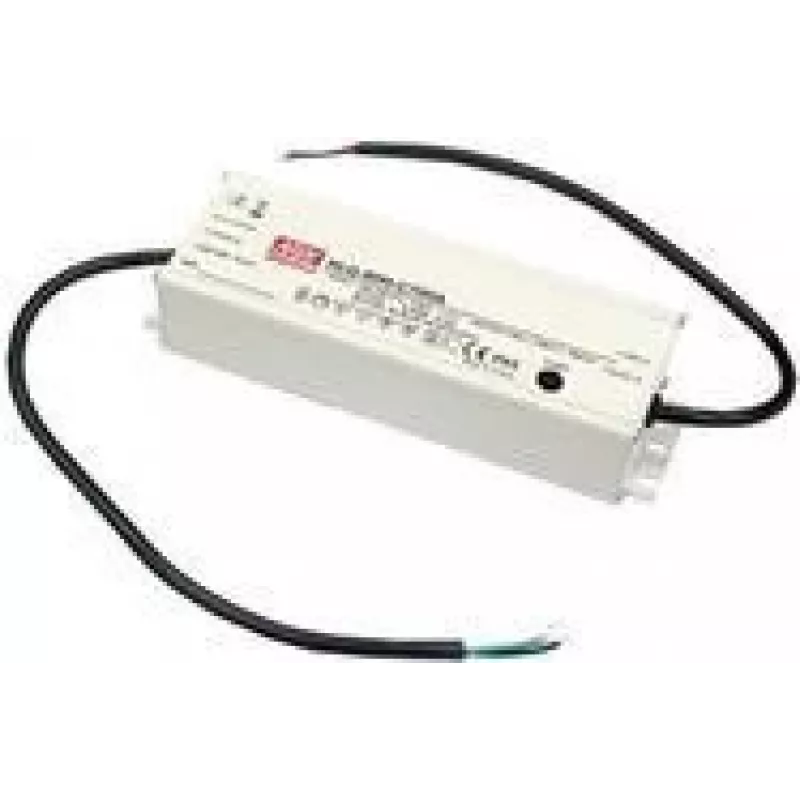

LED draiveris MEAN WELL HLG-80H-C700B 80W IP20 90-305V 0.7A 129V

MEAN WELL HLG-80H-C700B ir pastāvīgas strāvas LED draiveris ar nominālo izejas jaudu 80W. Tas pieņem plašu maiņstrāvas ieejas diapazonu (90–305V) un nodrošina fiksētu izejas strāvu 0.7A ar nominālo izejas spriegumu aptuveni 129V. Ierīce ir aprīkota ar aktīvo jaudas koeficienta korekciju un kabeļa izeju ērtam savienojumam. Tās IP20 aizsardzības līmenis un kompaktais korpuss padara to piemērotu iekštelpu apgaismojuma instalācijām, kur nepieciešama uzticama pastāvīgas strāvas padeve.

Priekšrocības

Šis LED draiveris nodrošina stabilu 0.7A pastāvīgu strāvu visā tā nominālā sprieguma diapazonā, atbalsta plašu ieejas sprieguma diapazonu starptautiskai elektrotīkla saderībai, un ietver iebūvētu jaudas koeficienta korekciju, lai uzlabotu energoefektivitāti. Kompaktie izmēri ļauj to viegli integrēt iekštelpu gaismekļos un apgaismojuma sistēmās. Dimmēšana tiek atbalstīta, izmantojot 1–10V, PWM vai pretestības metodes, piedāvājot elastīgas vadības iespējas.

Piemērots

• Iekštelpu LED gaismekļiem un modernizētiem gaismekļiem
• Lineāriem un paneļu LED moduļiem, kuriem nepieciešama 0.7A pastāvīga strāva
• Komerciālajam un biroja apgaismojumam ar centralizētu dimmēšanas vadību (1–10V vai PWM)

Kad tas var nebūt piemērots

IP20 vērtējums nozīmē, ka šis draiveris nav piemērots āra, mitrām vai ļoti putekļainām vidēm; to drīkst uzstādīt tikai sausās, aizsargātās vietās. Tas nodrošina fiksētu 0.7A izeju, tāpēc tas nav piemērots LED moduļiem, kuriem nepieciešama atšķirīga pastāvīga strāva, vai lietojumiem, kam nepieciešama patiesa pastāvīga sprieguma padeve.

Galvenās specifikācijas

• Izejas jauda: 80 W
• Izejas strāva: 0.7 A (pastāvīga strāva)
• Nominālais izejas spriegums: ~129 V DC
• Ieejas sprieguma diapazons: 90–305 V AC
• Aizsardzības klase: IP20 (lietošanai iekštelpās)
• Dimmēšanas metodes: 1–10 V, PWM, pretestība
• Iebūvēta jaudas koeficienta korekcija (PFC)
• Izejas tips: kabeļa izeja

Lietošana

Uzstādiet draiveri piemērotā iekštelpu gaismeklī vai korpusā ar atbilstošu ventilāciju. Pievienojiet maiņstrāvas tīklu norādītajā 90–305V diapazonā ieejas spailēm un novadiet līdzstrāvas kabeli līdz LED modulim, nodrošinot pareizu polaritāti. Ja nepieciešama dimmēšana, izmantojiet 1–10V vai PWM dimmēšanas spailes vai atbilstošu rezistoru. Ievērojiet vietējos elektroinstalācijas noteikumus un nostipriniet visus vadus; nepakļaujiet draiveri mitrumam un neuzstādiet to āra vietās bez papildu aizsardzības.

Kas jāņem vērā pirms iegādes

• Pārliecinieties, ka LED modulis(-ļi) ir saderīgs(-i) ar 0.7A pastāvīgas strāvas draiveri un ka to tiešais spriegums ietilpst draivera izejas diapazonā (aptuveni 129V nomināli).
• Apstipriniet, ka IP20 aizsardzība ir pieņemama jūsu uzstādīšanas videi (tikai iekštelpām, sausām vietām).
• Pārbaudiet, vai pieejamā dimmēšanas vadības metode (1–10V, PWM vai pretestība) atbilst jūsu apgaismojuma vadības sistēmai.

Ieteikumi

Uzticamai darbībai uzstādiet draiveri ventilējamā iekštelpu korpusā, saskaņojiet LED slodzi ar 0.7A izeju un nominālā sprieguma diapazonu, un izmantojiet saderīgas dimmēšanas vadības ierīces. Izvairieties no mitruma un pārmērīgu putekļu iedarbības.
