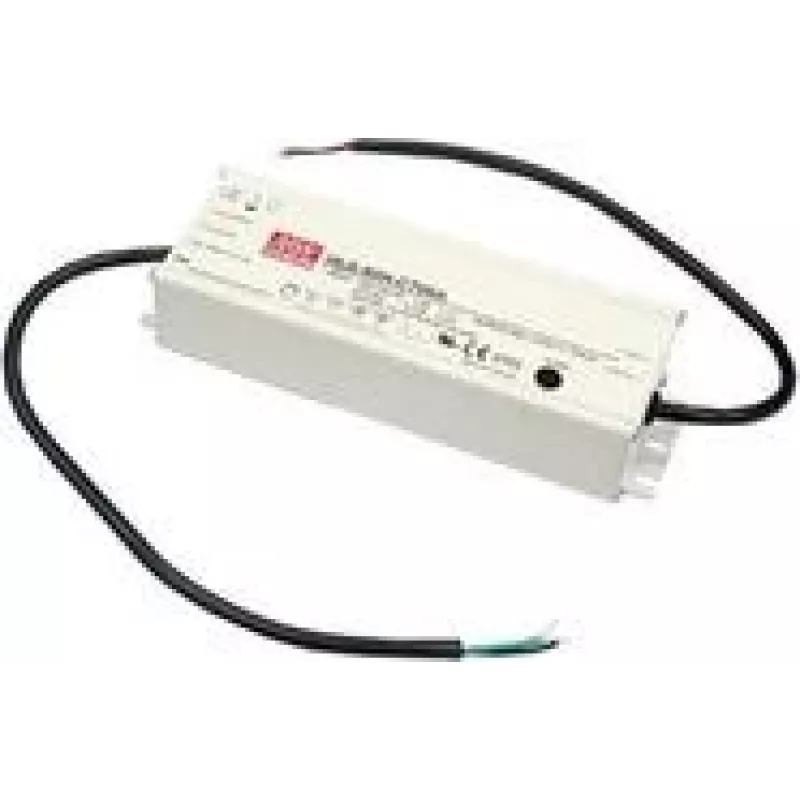

LED draiveris mean well HLG-80H-48B, 80 W jauda, 48 V, maiņstrāvas ieeja 90–305 V, IP20

Mean Well HLG-80H-48B ir pastāvīga sprieguma LED draiveris, kas nodrošina līdz 80 W izejas jaudu pie 48 V līdzstrāvas. Izstrādāts plašam maiņstrāvas ieejas diapazonam no 90 līdz 305 V, šis bloks atbalsta jauktu darbības režīmu (CV+CC) ar iebūvētu jaudas koeficienta korekciju (PFC). Kompaktais metāla korpuss (61,5 × 195,6 × 38,8 mm) un IP20 aizsardzība padara to piemērotu iekštelpu LED apgaismojumam, izkārtnēm un rūpnieciskām instalācijām, kurām nepieciešams stabils 48 V barošanas avots.

Priekšrocības

HLG-80H-48B piedāvā stabilu 48 V izeju ar jauktu CV+CC darbību, palīdzot uzturēt nemainīgu gaismas līmeni un aizsargājot LED slodzi no strāvas svārstībām. Tā plašais maiņstrāvas ieejas diapazons un iebūvētais PFC palielina savietojamību ar dažādiem tīkla barošanas avotiem un samazina harmonikas. Kompaktais metāla korpuss nodrošina uzticamu mehānisko aizsardzību un termisko veiktspēju iekštelpu instalācijām. Kabeļa izeja un atbalsts vairākām aptumšošanas metodēm nodrošina elastīgas integrācijas iespējas ar vadības sistēmām.

Piemērots

• Iekštelpu LED lentes apgaismojumam un lineāriem gaismekļiem, kam nepieciešams 48 V līdzstrāva
• Apgaismotām izkārtnēm un displeju apgaismojumam
• Rūpnieciskiem vadības paneļiem un palīgbarošanas avotiem ar 48 V
• Apgaismojuma instalācijām, kurām nepieciešama jaukta CV/CC izejas uzvedība

Galvenās specifikācijas

• Izejas jauda: 80 W
• Izejas spriegums: 48 V līdzstrāva
• Izejas strāva: 1,7 A
• Maiņstrāvas ieejas sprieguma diapazons: 90–305 V maiņstrāva
• Darbības režīms: jauktais režīms (CV+CC) ar iebūvētu PFC
• Aptumšošanas saskarnes: 1–10 V, PWM, pretestība
• Korpuss: kompakts metāla korpuss, izmēri 61,5 × 195,6 × 38,8 mm
• Aizsardzības pakāpe: IP20 (lietošanai iekštelpās)
• Izejas pieslēgums: kabeļa izeja

Kā lietot

Uzstādiet HLG-80H-48B sausā, vēdināmā iekštelpu vietā, nostipriniet metāla korpusu uz stabilas virsmas un pievienojiet maiņstrāvas tīklam norādītajā 90–305 V diapazonā. Pievienojiet 48 V līdzstrāvas izeju LED slodzei, ievērojot pareizu polaritāti. Ja nepieciešama aptumšošana, izmantojiet atbalstīto 1–10 V saskarni, PWM signālu vai atbilstošu pretestības tīklu, kā norādīts LED sistēmā. Uzstādīšanas laikā nodrošiniet pareizu elektroinstalāciju, pietiekamu dzesēšanu un atdalīšanu no karstumjutīgiem materiāliem.

Ieteikumi

Lai nodrošinātu uzticamu darbību, uzturiet pietiekamu ventilāciju ap draiveri, nepakļaujiet to mitrumam vai putekļiem, kas pārsniedz IP20 robežas, un ievērojiet vietējos elektrotehniskos noteikumus. Saskaņojiet kopējo LED slodzi ar 80 W izejas jaudu un pārbaudiet dimmera savietojamību, izmantojot 1–10 V vai PWM aptumšošanas metodes.
