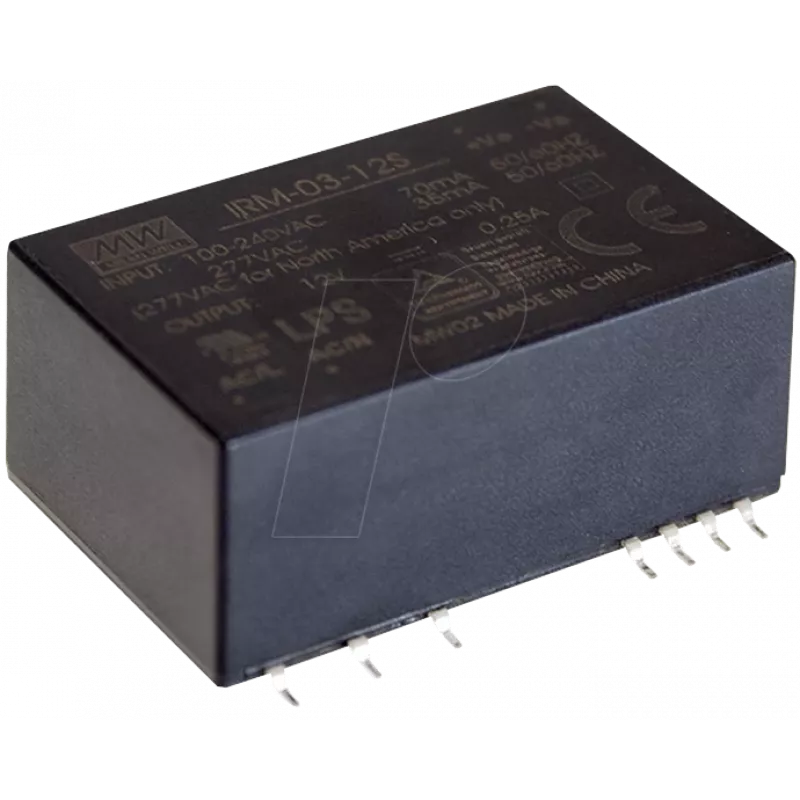

strāvas adapteris Mean Well IRM-03-15S, 3 W, ieeja 85–305 V, izeja 15 V, RoHS, 24×37×16 mm

Mean Well IRM-03-15S ir kompakts 3 W maiņstrāvas-līdzstrāvas vienas izejas iekapsulēts barošanas modulis, kas paredzēts integrācijai plates līmenī. Tam ir plašs ieejas diapazons no 85 līdz 305 V maiņstrāvas un tas nodrošina fiksētu 15 V līdzstrāvas izeju līdz 0,2 A. Ar maziem izmēriem 24 × 37 × 16 mm un atbilstību RoHS šis modulis ir piemērots mazjaudas rūpnieciskiem, iegultiem un plaša patēriņa elektronikas lietojumiem, kur nepieciešams uzticams 15 V barošanas avots kompaktā formā.

Priekšrocības

IRM-03-15S apvieno plašu universālu ieejas diapazonu ar stabilu regulētu izeju iekapsulētā SMD saderīgā korpusā, ļaujot elastīgu montāžu uz iespiedplatēm vai korpusos. Tā mazie izmēri un zemā jauda padara to piemērotu telpas ietilpīgiem dizainiem un mazstrāvas slodzēm. Atbilstība RoHS nodrošina samazinātu bīstamo vielu daudzumu videi draudzīgos projektos.

Piemērots

• Plates līmeņa barošanas avots iegultajām sistēmām un kontrolieriem
• Signālu apstrādes moduļi un sensoru saskarnes
• Mazas elektroniskas ierīces un instrumenti, kam nepieciešams 15 V
• Rūpnieciskās vadības bloki ar zemu enerģijas patēriņu

Galvenās specifikācijas

• Izejas jauda: 3 W
• Izejas spriegums: 15 V līdzstrāva
• Maksimālā izejas strāva: 0,2 A
• Ieejas diapazons: 85–305 V maiņstrāva
• Korpuss: iekapsulēta vienas izejas topoloģija
• Korpusa izmērs: 24 × 37 × 16 mm
• Montāža: plates līmeņa / SMD saderīgs modulis
• Atbilst RoHS

Kā lietot

Uzstādiet moduli uz iespiedplates saskaņā ar ražotāja ieteikto nospiedumu un lodēšanas vadlīnijām. Pārliecinieties, ka ieeja ir savienota ar maiņstrāvas avotu diapazonā no 85 līdz 305 V maiņstrāvas un ievērojiet polaritāti līdzstrāvas izejas spailēs. Plātē nodrošiniet pietiekamu attālumu un siltuma ceļus, lai nodrošinātu siltuma izkliedi pie pastāvīgas slodzes. Pirms galīgās sistēmas integrācijas pārbaudiet izejas spriegumu paredzētajos slodzes apstākļos.

Ieteikumi

Uzticamai darbībai izmantojiet moduli tā norādītajās ieejas sprieguma un izejas strāvas robežās, nodrošiniet pietiekamu ventilāciju un izvairieties no mitruma vai korozīvas vides iedarbības. Izmantojiet atbilstošus ieejas drošinātājus un pārsprieguma aizsardzību, ja to prasa lietojums. Integrējot moduli kritiskās sistēmās, veiciet validācijas testus visā ieejas diapazonā un temperatūras apstākļos.
