Strāvas adapteris MEAN WELL MDD01M-05 1 W ieeja 10,8-13,2 V izeja 5 V

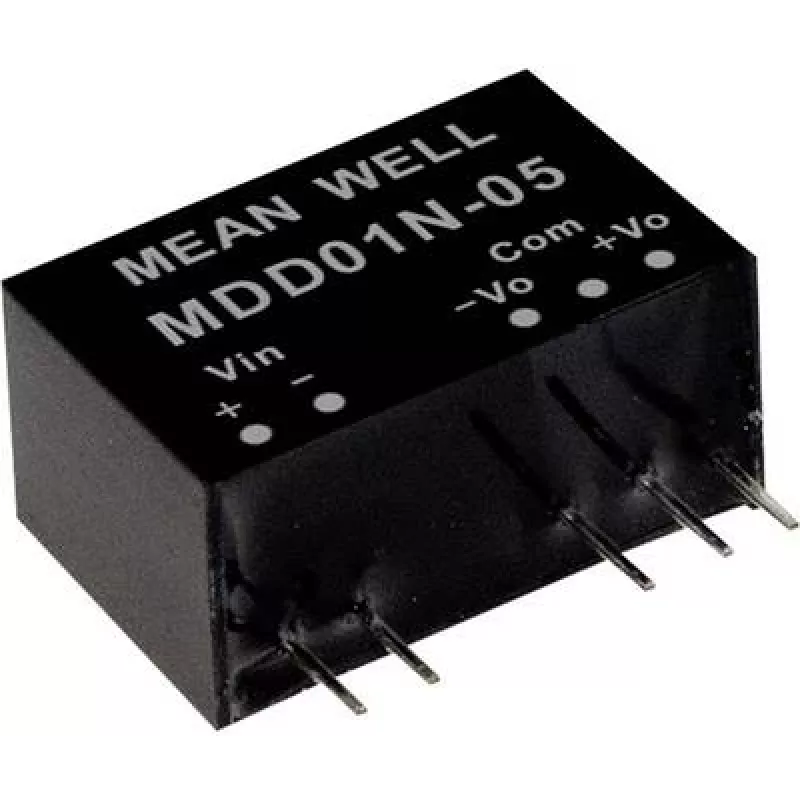

MEAN WELL MDD01M-05 ir kompakts līdzstrāvas-līdzstrāvas medicīniskais pārveidotājs, kas paredzēts montāžai uz iespiedplates. Tam ir plašs līdzstrāvas ieejas diapazons no 10,8 līdz 13,2 V, un tas nodrošina divas izolētas ±5 V izejas ar strāvu ±0,1 A, kopējā izejas jauda līdz 1 W. Modulis ir izgatavots SIP korpusā caurumu montāžai un atbilst 2×MOPP izolācijas prasībām, tāpēc tas ir piemērots mazjaudas medicīniskiem un rūpnieciskiem lietojumiem, kur nepieciešama plates līmeņa izolācija un mazs nospiedums. Komponents atbilst RoHS direktīvai, kas apliecina ražotāja atbilstību vides standartiem.

Priekšrocības

Pārveidotājs apvieno nelielu SIP caurumu montāžas formas faktoru ar divām izolētām izejām, nodrošinot vienkāršu integrāciju iespiedplatē bez papildu korpusa vietas. Tā ieejas diapazons aptver tipiskas 12 V sistēmas, un bipolārās ±5 V izejas vienkāršo konstrukcijas, kurām nepieciešamas gan pozitīvas, gan negatīvas barošanas līnijas. 2×MOPP izolācija uzlabo pacientu un operatora drošību medicīniskos izstrādājumos, savukārt zemā 1 W jaudas nominālvērtība samazina siltuma pārvaldības vajadzības blīvi apdzīvotās platēs.

Piemērots

• Mazjaudas medicīniskām ierīcēm un diagnostikas moduļiem, kam nepieciešama izolācija
• Pārnēsājamām un ar baterijām darbināmām iekārtām ar nominālo 12 V barošanu
• Instrumentu un sensoru interfeisa shēmām, kam vajadzīgas ±5 V līnijas
• Uz iespiedplates montējamiem barošanas risinājumiem kompaktā rūpnieciskā elektronikā

Galvenās specifikācijas

• Ieejas sprieguma diapazons: 10,8–13,2 V līdzstrāva
• Izejas konfigurācija: divas izolētas izejas, ±5 V
• Izejas strāva: ±0,1 A katrai līnijai
• Kopējā izejas jauda: 1 W
• Izolācija: 2×MOPP, piemērota medicīniskiem lietojumiem
• Korpusa tips: SIP caurumu montāžai uz iespiedplates
• Atbilstība: RoHS

Lietošana

Uzmontējiet SIP caurumu montāžas pārveidotāju tieši uz iespiedplates, ievērojot ražotāja ieteikto nospiedumu un atstarpes, lai saglabātu izolācijas attālumus un klīrensu. Pievienojiet līdzstrāvas ieeju norādītajā 10,8–13,2 V diapazonā un novadiet izolētās izejas uz shēmām, kurām nepieciešamas ±5 V līnijas. Ievērojiet polaritāti un medicīniskiem pārveidotājiem atbilstošu zemējuma praksi: turiet primārās un sekundārās ķēdes atdalītas un izmantojiet pienācīgus attālumus un klīrensu uz iespiedplates, lai saglabātu 2×MOPP veiktspēju. Pirms galīgās montāžas pārbaudiet izejas spriegumus pie paredzamās slodzes.

Ieteikumi

Lai nodrošinātu drošu darbību, ievērojiet pietiekamas atstarpes starp pārveidotāju un citiem augsta sprieguma vai siltumu izdalošiem komponentiem, kā arī pārliecinieties par apkārtējās vides temperatūras robežvērtībām jūsu konstrukcijā. Izmantojot medicīniskajās iekārtās, ievērojiet piemērojamos medicīniskās drošības standartus un veiciet nepieciešamo izolācijas un noplūdes testēšanu sistēmas validācijas laikā.
