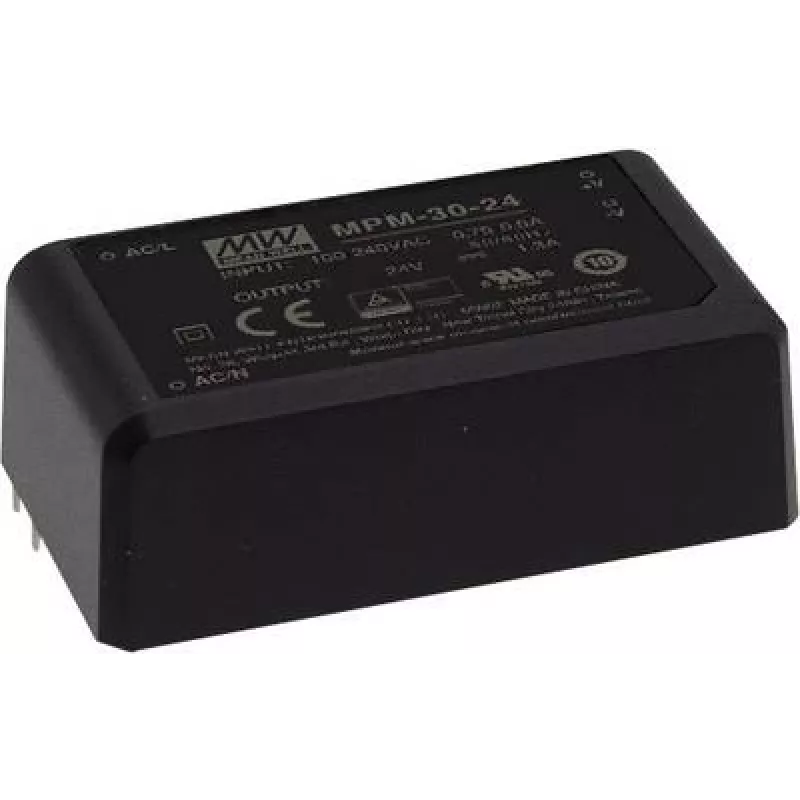

strāvas adapteris Mean Well MPM-30-24, 30 W, 24 V izeja, 80–264 V ieeja

Mean Well MPM-30-24 ir kompakts maiņstrāvas-līdzstrāvas strāvas adapteris, kas nodrošina fiksētu 24 V līdzstrāvas izeju ar nominālo jaudu 30 W. Ierīce pieņem universālu maiņstrāvas ieeju diapazonā no 80 līdz 264 V un nodrošina regulētu 24 V izeju līdz pat 1,3 A. Izstrādāts iespiedshēmas plates caururbuma montāžai un iekapsulētai konstrukcijai, modulis ir piemērots DIN-sliedes vai iebūvējamām instalācijām, kur nepieciešama uzticama mazjaudas 24 V barošana. Konstrukcija ietver pastiprinātu izolācijas līmeni, kas piemērots medicīniskām un rūpnieciskām vadības vidēm, vienlaikus saglabājot nelielu nospiedumu 39 × 69,5 × 24 mm un atbilstību RoHS ilgtspējības prasībām.

Priekšrocības

Adapteris piedāvā plašu ieejas sprieguma diapazonu, kas atbalsta globālos tīkla spriegumus un samazina nepieciešamību pēc atsevišķiem pārveidotājiem. Tā iekapsulētā vienas izejas konstrukcija nodrošina elektrisko izolāciju un iekšējo komponentu aizsardzību, uzlabojot izturību rūpnieciskos un medicīniskos lietojumos. Iespiedshēmas plates caururbuma montāža vienkāršo integrāciju pielāgotos mezglos, savukārt mazie izmēri ļauj uzstādīt iekārtās ar ierobežotu vietu. Produkts nodrošina stabilu 24 V izeju, kas piemērota vadības moduļiem un mazām automatizācijas ierīcēm, ar drošības pasākumiem, piemēram, pastiprinātu izolāciju, lai uzlabotu lietotāja aizsardzību.

Piemērots

• Rūpnieciskām vadības sistēmām un PLC moduļiem, kam nepieciešama stabila 24 V barošana
• Automatizācijas iekārtām un mazai piedziņas elektronikai
• Iebūvējamiem un iespiedshēmas plates līmeņa barošanas risinājumiem kompaktos korpusos
• Medicīniskām ierīcēm un iekārtām, kur nepieciešama pastiprināta izolācija
• Mazjaudas ārējo adapteru nomaiņai vai modernizācijai instalācijās

Galvenās specifikācijas

• Izejas spriegums: 24 V līdzstrāva
• Nominālā izejas jauda: 30 W
• Maksimālā izejas strāva: 1,3 A
• Ieejas sprieguma diapazons: 80–264 V maiņstrāva (universāla tīkla ieeja)
• Montāžas veids: iespiedshēmas plates caururbuma montāža (piemērota iebūvējamiem mezgliem)
• Konstrukcija: iekapsulēts vienas izejas modulis
• Izolācija: pastiprināta izolācija (2xMOPP), kas piemērota augstākām drošības prasībām
• Izmēri: 39 × 69,5 × 24 mm
• Atbilstība: RoHS

Kā lietot

Uzstādiet moduli uz iespiedshēmas plates, izmantojot norādītos caururbuma paliktņus un lodēšanas savienojumus, nodrošinot pareizu polaritāti 24 V izejai. Nodrošiniet pietiekamu klīrensu un siltuma pārvaldību uz plates; lai gan modulis ir iekapsulēts, tam nepieciešama vieta siltuma izkliedēšanai pie nepārtrauktas slodzes. Pievienojiet maiņstrāvas tīklu norādītajā 80–264 V diapazonā un pārbaudiet ieejas vadu savienojumus un aizsargzemējuma savienojumus saskaņā ar vietējiem elektriskajiem noteikumiem. Pārbaudiet izejas spriegumu bezslodzes un pilnas slodzes apstākļos, lai pirms galīgās montāžas apstiprinātu stabilu regulēšanu.

Ieteikumi

Drošai darbībai izvairieties no nepārtrauktas darbības pie maksimālās nominālās strāvas, nepārbaudot plates līmeņa termisko veiktspēju. Izmantojiet atbilstošu ieejas drošinātāju un pārejas procesu aizsardzību maiņstrāvas pusē, kā arī pievienojiet izejas filtrēšanu vai pārejas procesu slāpēšanu, ja pievienotā iekārta ir jutīga pret pārslēgšanās troksni. Lietojot medicīniskās lietojumprogrammās, nodrošiniet, ka pilnīga sistēmas konstrukcija atbilst piemērojamajiem drošības standartiem papildus moduļa pastiprinātās izolācijas novērtējumam.
